法国CA6474接地电阻测量由爱仪器仪表网代理,本产品是具有自动关机电源管理功能的接地电阻测量仪,现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
产品简介:

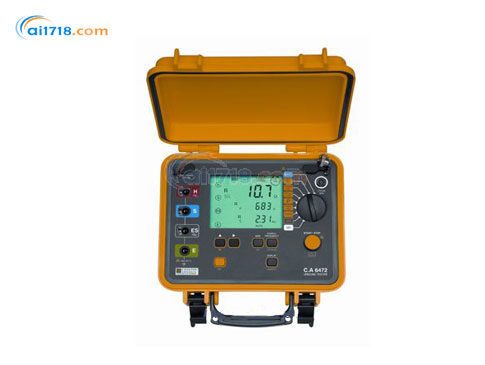

•高压输电铁塔测试套件,包括多功能接地电阻测试仪CA6472 和GroundFlex®铁塔测试箱CA6474。本测试系统是目前市场上*的、能在不断开架空地线的情况下,测量塔杆的每只塔脚的接地电阻,以及塔杆整体性的接地电阻。这与传统的测量方式,即需要断开架空地线才能测量的方法相比,无疑节省了大量的人力物力,同时在测试安全方面也有了极大提高
•本测试系统的主要特点,包括:可测量塔杆塔脚(单独或全部)及架空地线的接地电阻。经由注入测试频率达5KHz的电流信号,并测量流过每个塔脚的该频率信号的电流,可用于了解发生雷击时的整体塔杆的接地电阻特性(冲击接地电阻特性)
产品功能:
•连续性& 2P/4P 电阻测量
•接地测量: 3P, 4P, 4P+夹钳, 2个夹钳
•电阻率
•电位测量
•高压线铁塔接地测量使用C.A 6474
产品特点:
•可用4极(4点)电位降法测量极低接地电阻,并可手动或自动选择测量频率,及自动进行测试导线补偿
•使用3极电位降法测量接地电阻
•使用3极法测量接地耦合
•高电气噪声环境中,可手动选择或自动频率扫描40Hz到513Hz的测试频率,确保测量精度
•可选择测试电压16V或32V ,测量电流可达250mA
•可使用4极法测量土壤电阻率,并自动计算显示Rho(ρ)?值;用户可选择Wenner法或Schlumberger法
•可进行2线或4线法测量直流电阻 (接地回路连接点电阻),具自动电流反向功能
•可用双钳法测量接地电阻 (不需要打辅助地桩)
•配合CA 6474和塔杆接地测试专用的电流钳(GroundFlex®),可测量高压输配电搭杆脚的漏电流和接地电阻,而不需要断开架空地线
•标配DataView® 软件,可用于测量数据导入PC存储、实时显示、分析、生成报告及进行仪器组态设置
•自动关机电源管理功能
•自动识别所有的辅助电极连接及电极电阻
•仪器内存可存储512组完整的测试数据
•使用光口隔离USB 通讯接口
•使用可充电镍氢(NiMH )电池作为电源,可选购车充配件
•强固型防尘防雨外壳设计
产品优势:
•即使在高电阻土地上也可进行测量
•由于能耐高压干扰, 因此能改善测量品质
•具优越的精度与测量分辨率于4P接地测量可达0.001 W 分辨率
•能测量辅助竿电阻与干扰电压
•能以单一仪器执行所有类型的接地测量
•增加了”有选择性的接地测量”功能 =>无须断开接地系统,即可进行测量
•由于具备宽范围41 Hz ~5kHz的频带测量功能, 可分析频率的变化
•能在有保护接地线的高压线铁塔上进行接地测量。使用C.A 6474选购
产品应用:
•使用3极法测量接地极或接地网的接地电阻,通常用于容易断开接地连接导线的场合
•使用4极法测量土壤电阻率,用于定位土壤电阻率*低的位置,使接地工程更为合理、经济
•接触或跨步电位测量。在无法断开接地导线的状况下,且接地故障极有可能发生时,或电气装置与地面接触的面积,与被测接地的大小可比拟时,建议进行电位测量
•使用2线或4线法测量接地回路联结点的导通性(连续性),测试电流为DC 250mA或更高,可用于检测接地系统的所有联结点的电阻
•进行接地耦合测量与显示,用于评估互不相连(独立)的两个接地电阻系统之间的影响
3极法 | 4极法/选择性测量 | 双钳法 | 土壤电阻率 | 接地电位测量 | 直流电阻 测量 | 配合CA6474 测量 |
|
量程 | 0.01Ω- 99.9kΩ | 0.001Ω- 99.9Ω | 0.01Ω- 500Ω | 0.01kΩ- 99.9kΩ | 0.01mV- 65.00V | 0.001Ω- 99.9kΩ | 0.001Ω- 99.99kΩ |
分辨率 | 0.01- 100Ω | 0.001- 10Ω | 0.01- 1Ω | 0.01- 100Ω | 0.01mV- 10mV | 2线法:0.01Ω-100Ω 4线法: 0.001Ω-10Ω | 0.001-10Ω |
精度 | ±(2%+1 计数) | ±(2%+1 计数) | ±(10%+1计数) | ±(2%+1 计数) | ±(5%+1 计数) | ±(2%+2 计数) | ±(5%+1 计数) |
空载电压 | 16或32VRMS | ±16VDC | 16或32VRMS | ||||
测试频率 | 41- 5078Hz | 41- 5078Hz | 自动:1367Hz 手动:1367Hz/ 1611Hz/ 1758Hz | 41- 128Hz | 41- 128Hz | DC | 41-5078Hz |
耦合测量 | 有 | - | - | - | - | - | - |
辅助地桩电阻测试 | 0.1Ω- 100kΩ | 0.01Ω- 100kΩ | - | - | - | - | 0.01Ω- 100kΩ |
干扰电压 | *大60V峰值 |
|
*大60V 峰值 | ||||
测量方法 | - | - | - | Wenner& Schlum berger法 自动计算 | - | - | - |
测量类型 | 3线 | 4线 | - | 4线 | 3线 | 2线或4线 | - |
电流测量 | - | - | - | - | - | >200mA DC | - |
内存容量 | 可存储512组测量结果 | ||||||
通讯接口 | 光口通讯线/USB | ||||||
防护等级 | IP53 | ||||||
电气安规 | CAT IV 50V, 符合IEC 61326-1 / IEC 61010 / IEC61557-1-4-5 | ||||||
尺寸 | 260 x 240 x 120 mm | ||||||
重量 | 3.2 kg |
-
