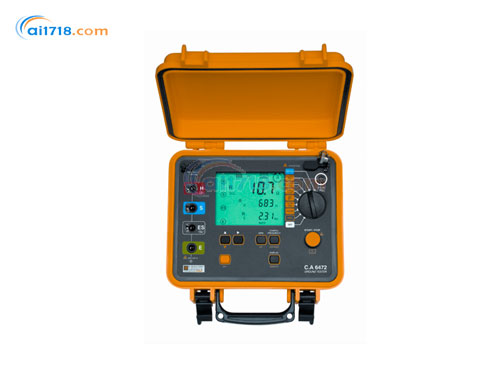

法国CA 6472多功能高压铁塔测试仪由爱仪器仪表网代理,本产品是具有强固型防尘防雨外壳设计的多功能高压铁塔测试仪,现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
产品简介:
•数字式多功能接地电阻测试仪CA6472,可用于测量:接地回路连接点电阻,接地电阻(传统地桩法或钳形法),土壤电阻率,接地耦合,以及跨步电压、接触电位等
•当配合CA6474使用时,可用于测量输配电塔杆或无线通讯塔杆的整体性接地电阻
•CA6472接地电阻的测量范围,为0.01 到 99.99kΩ,自动量程功能,可自动切换至*佳测量量程、并选用*佳测量频率及*佳测量电流。测量频率可从40 到 5078Hz组态设置(手动或自动);由于采用高抗干扰设计,可用于各种复杂恶劣的环境(如存在影响测量精度的大的离散电流)
•CA6472 可存储512组测量结果数据,可直接在仪器上查看,或通过DataView® 软件将数据导入PC,自动生成报告、电位分布图,测试频率/电阻图等等
产品特点:
•可用4极(4点)电位降法测量极低接地电阻,并可手动或自动选择测量频率,及自动进行测试导线补偿
•使用3极电位降法测量接地电阻
•使用3极法测量接地耦合
•高电气噪声环境中,可手动选择或自动频率扫描40Hz到513Hz的测试频率,确保测量精度
•可选择测试电压16V或32V ,测量电流可达250mA
•可使用4极法测量土壤电阻率,并自动计算显示Rho(ρ))值;用户可选择Wenner法或Schlumberger法
•可进行2线或4线法测量直流电阻 (接地回路连接点电阻),具自动电流反向功能
•可用双钳法测量接地电阻 (不需要打辅助地桩)
•配合CA 6474和塔杆接地测试专用的电流钳(GroundFlex®),可测量高压输配电搭杆脚的漏电流和接地电阻,而不需要断开架空地线
•标配DataView® 软件,可用于测量数据导入PC存储、实时显示、分析、生成报告及进行仪器组态设置
•自动关机电源管理功能
•自动识别所有的辅助电极连接及电极电阻
•仪器内存可存储512组完整的测试数据
•使用光口隔离USB 通讯接口
•使用可充电镍氢(NiMH )电池作为电源,可选购车充配件
•强固型防尘防雨外壳设计
产品应用:
•使用3极法测量接地极或接地网的接地电阻,通常用于容易断开接地连接导线的场合
•使用4极法测量土壤电阻率,用于定位土壤电阻率*低的位置,使接地工程更为合理、经济
•接触或跨步电位测量。在无法断开接地导线的状况下,且接地故障极有可能发生时,或电气装置与地面接触的面积,与被测接地的大小可比拟时,建议进行电位测量
•使用2线或4线法测量接地回路联结点的导通性(连续性),测试电流为DC 250mA或更高,可用于检测接地系统的所有联结点的电阻
•进行接地耦合测量与显示,用于评估互不相连(独立)的两个接地电阻系统之间的影响
|
3极法 | 4极法/选择性测量 | 双钳法 | 土壤电阻率 | 接地电位测量 | 直流电阻 测量 | 配合CA6474 测量 | |
量程 | 0.01Ω- 99.9kΩ | 0.001Ω- 99.9Ω | 0.01Ω- 500Ω | 0.01kΩ- 99.9kΩ | 0.01mV- 65.00V | 0.001Ω- 99.9kΩ | 0.001Ω- 99.99kΩ | |
分辨率 | 0.01- 100Ω | 0.001- 10Ω | 0.01- 1Ω | 0.01- 100Ω | 0.01mV- 10mV | 2线法:0.01Ω-100Ω 4线法: 0.001Ω-10Ω | 0.001-10Ω | |
精度 | ±(2%+1 计数) | ±(2%+1 计数) | ±(10%+1计数) | ±(2%+1 计数) | ±(5%+1 计数) | ±(2%+2 计数) | ±(5%+1 计数) | |
空载电压 | 16或32VRMS | ±16VDC | 16或32VRMS | |||||
测试频率 | 41- 5078Hz | 41- 5078Hz | 自动:1367Hz 手动:1367Hz/ 1611Hz/ 1758Hz | 41- 128Hz | 41- 128Hz | DC | 41-5078Hz | |
耦合测量 | 有 | - | - | - | - | - | - | |
辅助地桩电阻测试 | 0.1Ω- 100kΩ | 0.01Ω- 100kΩ | - | - | - | - | 0.01Ω- 100kΩ | |
干扰电压 | *大60V峰值 |
|
*大60V 峰值 | |||||
测量方法 | - | - | - | Wenner& Schlum berger法 自动计算 | - | - | - | |
测量类型 | 3线 | 4线 | - | 4线 | 3线 | 2线或4线 | - | |
电流测量 | - | - | - | - | - | >200mA DC | - | |
内存容量 | 可存储512组测量结果 | |||||||
通讯接口 | 光口通讯线/USB | |||||||
防护等级 | IP53 | |||||||
电气安规 | CAT IV 50V, 符合IEC 61326-1 / IEC 61010 / IEC61557-1-4-5 | |||||||
尺寸 | 260 x 240 x 120 mm | |||||||
重量 | 3.2 kg |
-
