9500b示波器校准器,美国FLUKE(福禄克)-爱仪器仪表网

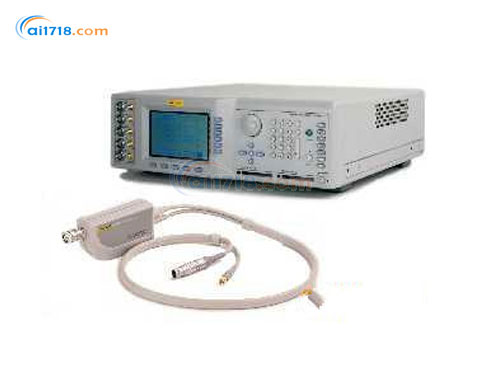

美国fluke 9500b示波器校准器由爱仪器仪表网代理,现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介

·直流和方波电流高达100 mA，可校准电流探头
·合成视频信号测试电视同步隔离功能
·线性斜波可校准触发电平标记，检查数字存储示波器是否丢失数据位
·高准确度的5 V到20 V脉冲，可测试50Ω端接保护
·零偏移*对准脉冲沿，评估多通道示波器的通道延迟
·AUX IN输入可以将外部校准波形切换至信号头的BNC/SMA连接器

·电阻和电容功能，可直接测量示波器的输入阻抗

直流电压测量性能			频率	范围:	10 Hz 至 1 Mhz
幅值		± 1 mV 至 ± 200V，至 1M Ω		准确度:	± 0.25 ppm
幅值		± 1 mV 至 ± 5V，至 50 Ω		调整方式:	1、2、5 或 1、2、2.5、4、5 或连续调整
准确度		± (0.025% + 25 µV)
调整方式		1、2、 5 或 1、 2、2.5、4、5 或连续调整	25ps 快沿 (仅适用于9550有源信号头)
偏差		± 11.2%	幅值	范围:	425 至 575 mV pk-pk in至 50Ω
方波			幅值	准确度:	± 2%
幅值	范围：	40 µV 至 200V pk-pk，至1MΩ	上升/下降时间		25 ps，归零
		40 µV 至 5V pk-pk，至50Ω	占空比		1:09
	极性：	正、负或关于地对称	时标
	准确度 (10 Hz 至 10 kHz):	<1 mV ± (1% + 10 µV)	种类		方波/正弦波、脉冲或窄三角波
		1 mV-21 mV ± (0.10% + 10 µV)	方波/正弦波	周期方波	10 ns 至 55s
	调整方式:	1、2、5 或 1、2、2.5、4、5 或连续调整		周期正弦波	450 ps 至 10ns
	偏差:	± 11.2%			9500/600 = 1ns 至 10ns
上升/下降时间		<100V <150 ns			9560 = 180ps 至 10ns
上升/下降时间		>=100V <200 ns	脉冲	周期：	1 µs 至 55s
畸变		<2% 峰值，对于*个500 ns	脉冲	上升/下降时间：	2.5% 的周期
频率	范围：	10 Hz 至 100 kHz	窄三角波
	准确度：	± 0.25 ppm	调整方式		1、2、5 或 1、2、2.5、4、5 或连续调整
	调整方式:	1、2、5 或 1、2、2.5、4, 5 或连续调整	定时准确度	正常：	± 0.25 ppm
低沿脉冲			定时抖动		10 ps pk-pk
幅值	范围:	5 mV 至 3V pk-pk，至 50Ω	偏差		周期的± 45%
	准确度:	+50 ps 至 -150 ps	幅值		100 mV 至 1V pk-pk
	调整方式:	1、2、5 或 1、2、2.5、4、5 或连续调整	子刻度		对所有周期至1μs的波形，每*0个时标可由用户选择调到一个较高的幅度。
上升/下降时间		500 ps 归零	稳幅正弦波和双正弦波
占空比		1:09	频率	范围:	9500B/600 0.1 Hz 至 600 MHz
畸变 (至 VSWR 1.2:1)		<±2% pk，8Ghz时			9500B/1100 0.1 Hz 至 1.1 GHz
		<± 1.5% pk ，3Ghz时			9500B/3200 0.1 Hz 至 3.2 GHz
		(*个 10ns)			9500B/2200+9560 0.1Hz 至 6.4 GHz
频率	范围:	10 Hz 至 2 Mhz	幅值 (稳幅正弦波，至50Ω)	0.1 Hz - 550 MHz	4.44 mV 至 5.560V pk-pk
	准确度:	± 0.25 ppm		550 MHz - 2.5 GHz	4.44 mV 至 3.336V pk-pk
	范围:	1、2、5 或 1、2、2.5、4、5 或连续调整		2.5 GHz - 3.2 GHz	4.44 mV 至 2.224V pk-pk
高压沿脉冲				3.2 GHz - 6.4 GHz	25mV 至 2 V pk-pk
幅值	范围:	1mV 至 200V pk-pk 至 1 MΩ		准确度:	± 1.5% ，50 kHz时
		1mV 至 5V pk-pk 至 50Ω	平坦度(相对于 50kHz的稳幅正弦波)	0.1 Hz - 300 MHz	± 2%
	准确度:	± 3%		300 MHz - 550 MHz	± 3%
	调整方式:	1、2、5 或 1、2、2.5、4、5 或连续调整		550 MHz - 1.1 GHz	± 4%
上升/下降时间		<100V <150 ns		1.1 GHz - 3.2 GHz	± 5%
上升/下降时间		>=100V <200 ns		3 GHz - 6.0 GHz	± 5%
占空比		1:01	调整方式		1、2、5 或 1、2、2.5、4、5 或连续调整
畸变		<2% 峰值，*个 500ns	正弦波纯度	二次谐波	<-35 dBc
频率	范围:	10 Hz 至 100 kHz		三次谐波	<-40 dBc
	准确度:	± 0.25 ppm		所有其它伪信号	<-40 dBc (典型值)
	调整方式:	1、2、5 或 1、2、2.5、4、5或连续调整	输入阻抗
快沿(仅 9530 有源信号头可以提供)			电阻测量(不适用于9550)	范围:	10Ω - 150Ω 和 50 kΩ - 12 MΩ
幅值	范围:	5 mV 至 3V pk-pk in至 50Ω		准确度:	10 - 40 (W) ± 0.5%
	准确度:	± 3%			40 - 90 ± 0.1%
	调整方式:	1、2、5 或 1、2、2.5、4、5 或连续调整			90 - 150 ± 0.5%
上升/下降时间		150 ps 归零			50k - 800k ± 0.5%
占空比		1:09			800k - 1.2M ± 0.1%
畸变		<3% 峰值，8 Ghz时			1.2M - 12M ± 0.5%
		<2% 峰值，3 Ghz时	电容测量 (不适用于 9550 或 9560 信号头)	范围:	1 pF 至 95 pF
		(First Ins)		准确度:	1 pF - 35 pF 2% ± 0.25 pF
频率	范围:	10 Hz 至 2 Mhz			35 pF - 95 pF 3% ± 0.25 pF
	准确度:	± 0.25 ppm	电流
	调整方式:	1、2、5 或 1、2、2.5、4、5 或连续调整	幅值	直流：	± 100 µA 至 ± 100 mA
70ps 快沿(仅适用于9560有源信号头)			幅值	方波：	100 µA 至 100 mA pk-pk
幅值	范围:	25 mV 至 2V pk-pk	精度		± (0.25% + 0.5 µA)
	准确度:	± 3%	频率		10 Hz 至 100 kHz
	范围:	1、2、5 或 1、2、2.5、4、5 或连续调整		准确度:	± 0.25 ppm
上升/下降时间		70 ps 归零		调整方式：	1、2、5 或 1、2、2.5、4、5 或连续调整
占空比		1:09	符合视频输出
畸变		<± 4% 峰值，20 Ghz时	幅值		1.0V, 0.7V 和 0.3V
		<3% 峰值，8 Ghz时	图案		白、灰或黑
		<1% 峰值，3 Ghz时	同步极性		正或负
		(起始700 ps)	标准		625行 50 Hz 或 525行 60 Hz
