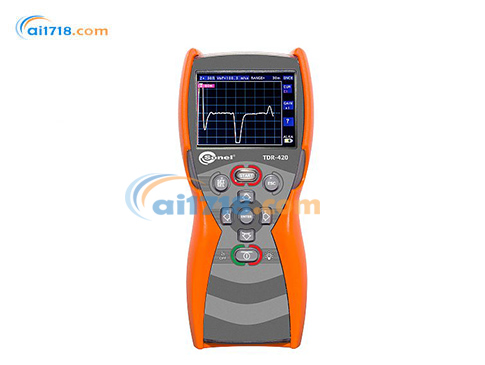

波兰SONEL(索耐)TDR-420时域反射仪由爱仪器仪表网代理,本产品配有彩色显示屏,由于其320 x 240像素分辨率,可以更准确地显示故障位置。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
TDR-420时域反射仪简介:
•TDR-420时域反射仪配有彩色显示屏,由于其320 x 240像素分辨率,可以更准确地显示故障位置。
•SONEL时域反射仪的特点是长达6,000米的工作范围,极低的测量误差范围(大约1%),以及调整传播速度和电缆阻抗的能力。
•TDR-420可以通过使用两个光标,确定两个故障的距离和它们之间的距离。
•在TDR-420中增加了一个方便的帮助功能,以便于解释测量过程中获得的结论。
•由于具备这个功能,用户可以通过将测得的反射率与典型的故障形状进行比较,快速确定正在检查的电缆段中存在的异常类型。
•为满足所有客户的需求,TDR-420设计可用于在恶劣的环境条件下运行。
•TDR-420独特的外壳具有IP67防护等级,确保设备既防水又防尘。
•另一个优点是TDR-420外壳的弹性涂层可防止装置从手中滑出,并在意外掉落时提供一定的保护。
TDR-420时域反射仪特点:

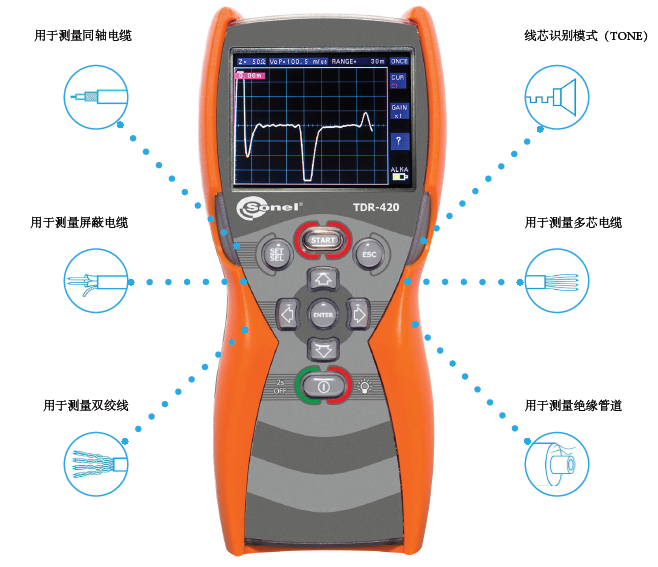

•电力和通信电缆中的故障定位
•两个独立游标指示两个故障位置及它们之间的距离
•同轴电缆中的故障定位
•基础设施电缆的故障定位
•检测断路,短路,湿气引起的各类电缆损坏和其他电缆阻抗变化
•电缆故障图形显示,显示器上指示与故障点的距离
TDR-420时域反射仪应用领域:
TDR-420时域反射仪设计用于检测金属电缆中的故障。
TDR-420专为以下人员设计:
•电气批发商和电缆经销商
•电气安装公司
•制造工厂的维护人员
•施工人员
以及其他需要准确定位故障或得知线端距离的电力电缆或电信电缆从业人员。
TDR-420时域反射仪简介:
•TDR-420时域反射仪配有彩色显示屏,由于其320 x 240像素分辨率,可以更准确地显示故障位置。
•SONEL时域反射仪的特点是长达6,000米的工作范围,极低的测量误差范围(大约1%),以及调整传播速度和电缆阻抗的能力。
•TDR-420可以通过使用两个光标,确定两个故障的距离和它们之间的距离。
•在TDR-420中增加了一个方便的帮助功能,以便于解释测量过程中获得的结论。
•由于具备这个功能,用户可以通过将测得的反射率与典型的故障形状进行比较,快速确定正在检查的电缆段中存在的异常类型。
•为满足所有客户的需求,TDR-420设计可用于在恶劣的环境条件下运行。
•TDR-420独特的外壳具有IP67防护等级,确保设备既防水又防尘。
•另一个优点是TDR-420外壳的弹性涂层可防止装置从手中滑出,并在意外掉落时提供一定的保护。
TDR-420时域反射仪特点:
•电力和通信电缆中的故障定位
•两个独立游标指示两个故障位置及它们之间的距离
•同轴电缆中的故障定位
•基础设施电缆的故障定位
•检测断路,短路,湿气引起的各类电缆损坏和其他电缆阻抗变化
•电缆故障图形显示,显示器上指示与故障点的距离
TDR-420时域反射仪应用领域:
TDR-420时域反射仪设计用于检测金属电缆中的故障。
TDR-420专为以下人员设计:
•电气批发商和电缆经销商
•电气安装公司
•制造工厂的维护人员
•施工人员
以及其他需要准确定位故障或得知线端距离的电力电缆或电信电缆从业人员。
测量范围 |
20, 45, 90, 180, 360, 750, 1500, 3000, 6000, 10000, 20000 [ft] 7 m, 15 m, 30 m, 60 m, 120 m, 250 m, 500 m, 1 km, 2 km, 3 km, 6 km |
精度 | 0.01 |
分辨率 | 约1% |
极小电缆长度 | 4 m |
传播速度 | 在10 ... 99%或15 ... 148.5 m /μs之内 |
输出脉冲 | 5 Vp-p |
输出阻抗 | 25, 50, 75, 100, 125 和200 Ω |
脉冲宽度 | 3 ns ...3μs(取决于范围) |
扫描类型 |
3次扫描/秒 或单次扫描(ONCE模式) |
声信号 | 810...1100 Hz |
电池的工作时间 | 连续扫描长达8小时 |
电池 | 4节碱性电池1.5 V AA型 或4节NiMH AA充电电池 |
自动关机功能 | 1, 5, 10, 15 分钟可选 |
显示 | 彩屏 3.5” LCD TFT, 320 x 240 pixels |
过压保护 | 400 V DC / 250 V AC |
操作温度 | -20...+70°C |
贮存温度 | -30...+80°C |
尺寸 | 220 x 98 x 58 mm |
重量 | 487 g |
电磁兼容标准(EMC) | EN 61326-1 |
防护等级 | IP67 |
