奥地利BAUR shirla电缆外皮检测及故障定位系统由爱仪器仪表网代理，本产品用于进行电缆和电缆护套测试，以及对电缆故障进行预定位和*定位。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

针对棘手情况的坚固解决方案

一台仪器拥有故障预定位和*定位两大功能
通过 USB 接口进行数据输出
市电或电池供电
操作简便，用户界面直观

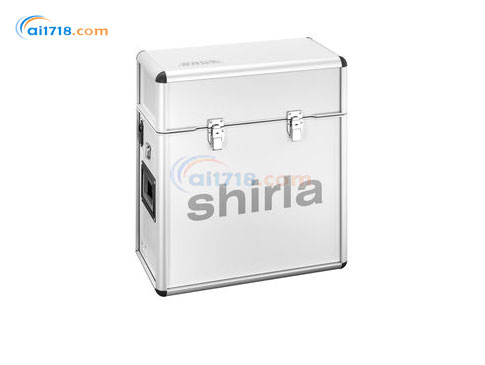

电缆护套测试和故障定位系统 shirla 用于进行电缆和电缆护套测试，以及对电缆护套故障和电缆接地故障进行预定位和*定位。

该故障预定位功能以根据 Murray 和 Glaser 的电桥测量原理为基础。测量电桥专为电力电缆而设计，但也可用于对控制和照明电缆进行预定位。归零和评估均自动完成。故障距离会以米为单位显示出来。可通过输入不同的电缆区段提高测量*度。进行故障*定位时，shirla 将生成脉冲电压，以便使用跨步电压法。借助 protrac® *定位系统的 “跨步电压” 套件，可以快速、准确地定位电缆护套故障和其他接地电缆故障。

功能

电缆和电缆外护套测试，使用*高 10 kV 的直流电压
通过高分辨率的电阻测量电桥实现故障预定位
使用测量电桥预定位电缆护套故障和电缆接地故障
采用跨步电压法*定位电缆护套故障

特征

预定位电缆护套故障和电缆接地故障

带自动归零功能的测量电桥
自动评估功能
通过考虑不同电缆区段的长度、导体横截面积和材料获得高*度

**电缆护套故障*定位**

*高 10 kV 的脉冲电压
4 种脉冲模式可选
可调的接通延迟和接通时长

常规功能

电压可连续调整
可调的电流和电压限制
自动的测量流程和报告生成功能
自动输出报告到 USB 闪存盘
内置放电装置
符合 EN 50191 标准的外部紧急关闭装置接口

技术数据

电缆和电缆外护套测试
直流电压	0 – 10 kV
输出电流	10 mA @ DC 5 kV；5 mA @ DC 10 kV；*度 ±10 µA；分辨率 1 µA
绝缘电阻测量	0.01 MOhm 至 1 GOhm
电压和电流限制	可调

测量电桥 (预定位电缆护套故障和电缆接地故障)
测量方法	根据 Murray 或 Glaser 的 4 相测量电桥
输出电压	DC 100 V – 10 kV
*大输出电流	50 mA
*度	0.5% 基于测量结果
可定义的电缆区段数量	50
电压和电流限制	可调

跨步电压法 (电缆护套故障*定位)
脉冲式直流电压	100 V – 10 kV；4 种脉冲模式可选
*大输出电流	700 mA

一般信息
显示器	带背景灯的 LCD 显示屏，屏幕分辨率 320 x 240 像素，自动亮度调整
报告生成	显示器显示；通过 USB 接口自动输出 (USB 2.0)
数据输出格式	文本文件，双语：英语、德语
电源	电源电压 AC 100 – 240 V,50/60 Hz；蓄电池 DC 12 V;3.4 Ah
*大功率消耗	200 VA
*大放电容量	25 µF
环境温度 (运行)	-20 至 +50 °C
储藏温度	-40 至 +60°C
相对空气湿度	非冷凝
重量和尺寸 (宽 x 高 x 深)	shirla：约 17 kg；440 x 490 x 220 mm；配件运输箱：约 5 kg；约 450 x 355 x 125 mm
防护等级	IP54 (封闭状态下)
安全和电磁兼容性 (EMC)	符合 CE 标准，符合低电压指令 (2014/35/EC)、电磁兼容性指令 (2014/30/EC)、环境影响 EN 60068-2 和后续版本
内置蓄电池	电池类型：铅蓄电池 12 V,3.4 Ah；电池续航时间：大约 45 min (高压模式)；充电时间：约 4 h

供货范围

电缆护套测试和故障定位系统 shirla 包含：
- *定位系统 protrac®，“跨步电压” 套件
- 4.5 m 高压连接电缆；固定安装
- 2.5 m 4 相电桥连接线；固定安装
- 短接电缆 1 m，2 件
- G 字夹 24 mm，4 件
- 放电和接地杆 GDR 20-125
- 使用 UL 30 进行电缆护套故障定位的配件套件
- 带信号灯的外部紧急停止装置，25 m 或 50 m 电缆长度，手动电缆卷筒上
- 3 m 接地电缆，带有接地鳄鱼钳
- 配件运输箱
- USB 闪存盘
- 背带
- 2.5 m 电源连接电缆
- 使用说明书

shirla产品规格
一般信息
*大电阻分压器	*大200 VA
电池供电	内置电池，所有应由都可使用电池运行
报告生成	自动为测试和故障预定位生成测量报告，通过 USB 2.0 接口输出报告
输出电流	10 mA @ 5 kV，5 mA @ 10 kV
分辨率	1 μA
*度	± 0.1%
电阻测量	是
测量方法	4 相测量电桥，根据 Murray 和
测量电流	*大50 mA
测量过程	全自动电桥平衡和测量
可定义的电缆区段	50 个区段
脉冲电流	*大700 mA
脉冲模式	提供 4 个已定义的脉冲模式备选
发射脉冲的脉冲宽度	提供 4 个已定义的脉冲模式备选
损耗因数测量
自动检测和补偿泄漏电流	± 0.1%
电压
输入电压	110 VAC 至 240 VAC，50 Hz / 60 Hz
发射脉冲	0 – 10 kV
电压和电流限制	是
测量电压 / 桥电压	10 kV
脉冲电压	100 V – 10 kV
工作属性
环境温度（运行）	-20 至 +50°C
储藏温度	-40 至 +60°C
相对空气湿度	未凝结的
尺寸 / 重量
尺寸（宽 x 高 x 深）	440 x 490 x 220 mm
重量	< 20 kg (inkl Zubehör)
软件 & 硬件
硬件
显示器	背光数字 LCD 显示器，自动亮度调整，320 x 240 点
