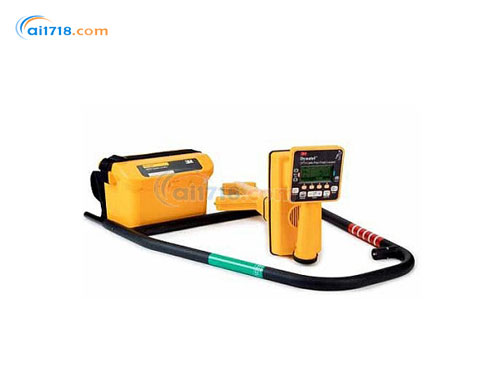

美国3M DYNATEL 2273M-ID地下管线定位仪由爱仪器仪表网代理，本产品是迅速确定电(光)缆外皮绝缘故障点的地下管线定位仪，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
•用于探测地下电(光)缆和管道的走向和深度，迅速确定电(光)缆外皮绝缘故障点
•发射器可分别或同时发射四种不同频率的信号，以适于不同探测距离，电缆/光缆和土质等的要求
•接收器提供三种定位模式，能测量电(光)缆的埋深以及其中的相对信号电流强度，并能检测50或60Hz的电力信号
•能够发射一个单独的信号音用于线对和电缆/光缆的识别
•户外长时间操作设计，防水防震，配备点烟器电源接口
•可探测3M电子标识器（仅2273M-iD）
•*的地下设备定位技术
•定位电缆和管道路径
•点击按钮即可测量电缆或探测器的深度
•数种独特的操作模式可用于任何位置的*定位
•简便易用的系统
•8节AA碱性电池可运行30多个小时
•液晶显示器（LCD）和软键操作功能使其易于理解和使用

产品特点：
•四种可供选择频率，适用各种不同情况
•同步信号便于接收机可电缆进行定位
•电缆故障定位信号准确定位电缆破皮故障点
•同时发出路由跟踪信号和故障定位信号防止操作人员偏离被测路线
•带电压检测功能的欧姆表可探测远端接地情况和缆线外皮是否完好
•自动输出匹配，提供*大输出信号
•正常和高功率电平输出，对长距离电缆提供高电平输出
•危险电压显示，*告操作者有危险情况，保证人员安全
•三种跟踪模式供选择，以确定电缆位置
•方向峰值：定位快速、直观，用于一般的路由定位和深度探测
•方向空值：具有方向罗盘指示功能，非常直观地指向管线位置，主要用于长距离管线的快速跟踪
•特殊峰值：定位精度和灵敏度极高，抗干扰能力强，用于深埋管线探测，支持2dB测深法
•测量电缆中信号电流，用于目标管线的识别，是管线密集区域区分目标管线的*有效方法
•电缆/管道深度测量，提供连续测量、单次测量两种模式和2dB法深度验证，方便用户根据实际需要选择测量模式
•四个用户自定义的辅助频率，用户可自行设定探测频率
•数值显示故障大小，操作者可区别故障轻重
•信号“扩展”功能，提高探测灵敏度和准确度
•防水、防撞设计适合各种恶劣环境下使用

接收机	频率	路由及信号音模式	577Hz, 8kHz, 33kHz, 133kHz
		电力	50L, 50H, 100, 60L, 60H, 120
		其他	CATV 31.5kHz
	深度	0 to 4.5 m
	电源	6 x 5#(AA)碱性电池
	典型电池时间	50小时
发射机	输出频率	路由模式	577Hz, 8kHz, 33kHz, 133kHz
		外皮故障模式	10/20 Hz故障探测；577Hz和33kHz路由
		信号音模式	577Hz和133kHz发送 8Hz 脉冲
		感应模式	33kHz, 133kHz
	输出电压	外皮故障模式	70 Vrms
		路由模式	70 Vrms
		信号音模式	正常10 Vrms，高功率 60 Vrms
	输出功率	正常低于0.5W，高功率低于 3W, 或5W 扩展输出（用外接12V直流电源）
	输出保护	240Vrms
	电源	6 x 2#(C)碱性电池或外部直流9-18V DC (1A)
	典型电池时间	正常50 小时高功率10小时
操作温度	-20° C to 50° C
存储温度	-40° C to 70° C
尺寸	发射器：17.2×28.6×19.7			接收器：26.7×26.1×76.2
重量	发射器：2.4公斤			接收器：273M——1.9公斤

型号	2250M	2250M-iD	2273M	2273M-iD
接收机
地下管线路由及深度探测	√	√	√	√
方向峰值、方向反峰值、特殊峰值定位模式	√	√	√	√
信号电流测量	√	√	√	√
扩展探测模式	√	√	√	√
预置辅助频率	√	√	√	√
用户自定义频率	√	√	√	√
深度测量	√	√	√	√
管道有源探头(ADP)测量	√	√	√	√
电缆/线对辨识	√	√	√	√
预置辅助频率	√	√	√	√
用户自定义频率	√	√	√	√
信号音探测	√	√	√	√
外皮破损/屏蔽接地故障定位			√	√
数字故障强度指示器			√	√
电子标识器定位
探测所有频率的电子标识器		√		√
电子标识器信息管理软件		√		√
电子标识器读写功能		√		√
双电子标识器频率同时搜索		√		√
电子标识器深度测量		√		√
管线路由探测时的电子标识器感应功能		√		√
其他
两级背光高分辨率LCD	√	√	√	√
系统自检功能	√	√	√	√
采用RS232串口的PC接口	√	√	√	√
用户配置接口	√	√	√	√
GPS数据接口	√	√	√	√
蓝牙数据传输接口扩展		√		√
发射机
同时发送所有频率信号	√	√	√	√
内置数字欧姆表	√	√	√	√
危险电压指示及告警	√	√	√	√
三种信号接入方式（直连、耦合、感应）	√	√	√	√
自动输出匹配	√	√	√	√
高/正常输出水平	√	√	√	√
电缆外皮故障信号			√	√
同时发射故障定位和路由跟踪信号			√	√
