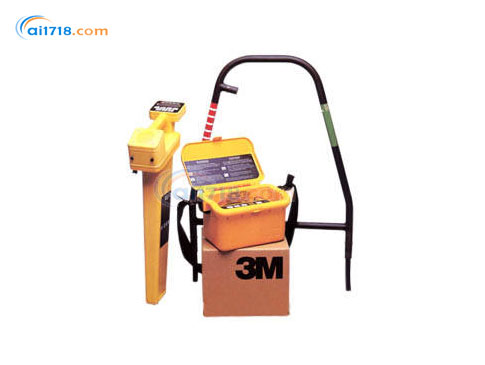

美国3M DYNATEL 2273E管线定位仪由爱仪器仪表网代理，本产品是用于探测地下电(光)缆的走向和深度，迅速确定电(光)缆外皮绝缘故障点的管线定位仪，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
•用于探测地下电(光)缆的走向和深度，迅速确定电(光)缆外皮绝缘故障点
•发射器可分别或同时发射四种不同频率的信号，以适于不同探测距离，电缆/光缆的接地状况要求
•能够发射一个单独的信号音用于线对和电缆/光缆的识别
•接收器提供三种定位模式，接收器还能测量电(光)缆的埋深以及其中的相对信号电流强度，并能检测50或60Hz的电力信号
•户外长时间操作设计，防水防震，配备点烟器电源接口
•探测电缆的信号电流　
•探测外皮故障及电缆的破坏处
•识别电缆外皮故障的轻重程度　
•探测架空电缆的短路或碰地故障　
•确定受潮部分的电缆线对　
•探测电力电缆
•能准确探测出所埋的电子标志器的位置
•同步进行寻找电子标志器及跟踪电缆走向

产品特点：
•四种可供选择频率，适用各种不同情况
•同步信号便于接收机可电缆进行定位
•电缆故障定位信号准确定位电缆破皮故障点
•同时发出路由跟踪信号和故障定位信号防止操作人员偏离被测路线
•带电压检测功能的欧姆表可探测远端接地情况和缆线外皮是否完好
•自动输出匹配，提供*大输出信号
•正常和高功率电平输出，对长距离电缆提供高电平输出
•危险电压显示，*告操作者有危险情况，保证人员安全
•三种跟踪模式供选择，以确定电缆位置
•方向峰值：定位快速、直观，用于一般的路由定位和深度探测
•方向空值：具有方向罗盘指示功能，非常直观地指向管线位置，主要用于长距离管线的快速跟踪
•特殊峰值：定位精度和灵敏度极高，抗干扰能力强，用于深埋管线探测，支持2dB测深法
•测量电缆中信号电流，用于目标管线的识别，是管线密集区域区分目标管线的*有效方法
•电缆/管道深度测量，提供连续测量、单次测量两种模式和2dB法深度验证，方便用户根据实际需要选择测量模式
•四个用户自定义的辅助频率，用户可自行设定探测频率
•数值显示故障大小，操作者可区别故障轻重
•信号“扩展”功能，提高探测灵敏度和准确度
•防水、防撞设计适合各种恶劣环境下使用

性能参数
接收器
跟踪信号	有源：577Hz，8KHz，33KHz，133KHz 无源电力信号－50/60Hz,可供用户选择,低频信号-22Hz
故障定位音信号	577Hz and 133KHz pulsed at 8Hz
深度	范围:0～4.5米精度:±10% ±1-0～1.5米 ±15%-1.5米～4.5米
电源	6节碱性电池(AA)
电池寿命	60小时
发射器
跟踪信号	577Hz，8KHz，33KHz，133KHz
故障信号	4/8Hz为外皮故障; 577Hz和33KHz为跟踪
音信号	577Hz and 133KHz pulsed at 8Hz
感应信号	133KHz
故障点	30伏
跟踪点	30伏
音频点	正常:10伏超常:30伏
输出功率	0.5瓦、3瓦或5瓦
保护电压	240V
电源	6节碱性电池(“C”)
电池寿命	正常:50小时 *大保护电压输出:10小时
尺寸
发射器	17.2cmH × 28.6cmW × 19.7cmD
接收器	64.8cmH × 9.5cmW × 27.3cmD
重量
发射器	2.4kg
接收器	1.8kg
毛重	9.3kg
环境要求
工作温度	－20℃ ～ 50℃
保存温度	－40℃ ～ 70℃
