C-SCAN埋地管线检测系统 C-SCAN埋地管线检测系统

英国Dynalog C-SCAN埋地管线检测系统

型      号:C-SCAN埋地管线检测系统
品      牌:英国Dynalog
会员价格:面议
联系方式: 010-68940148
在线解答: 价格咨询 技术咨询 维修咨询
立即咨询
英国Dynalog
英国Dynalog

Dynalog作为管道勘察技术领域的开拓者,通过施行持续不断的产品改进政策保持着自己的领先地位。C-SCAN 2000系列于1995年问世,经过不断开发,如今的C-SCAN 2010系列产品灵敏度更高,更精确,电池使用寿命更长,重量更轻。并且采用了更坚固的外壳,能满足恶劣环境下的...[查看更多]

浏览过此产品的用户最终购买了

英国Dynalog C-SCAN埋地管线检测系统由爱仪器仪表网代理,本产品是*先进的埋地管线防腐层检测、阴极保护检测、管线立体定位系统。现在热卖中,如需购买,请致电ai1718客服热线:400-962-1718咨询购买!

产品简介:

     · C-CSAN埋地管线检测系统由信号发生器和信号探测器组成,在美国,英国,加拿大,法国及俄罗斯等40多个*有着广泛应用,深受用户的认可与喜爱,其*新产品C扫描2010型代表这一领域的*先进实用技术。C扫描已获美国天然气协会(INGAA)及在国际防腐工程师协会(NACE)的认可和推荐使用。

     该系统已通过中国*质检总局的鉴定。

检测原理
    在管线上加937.5Hz恒流波动电流,沿防腐层正常的管线向远处传递,由于对大地的电流泄漏而产生衰减,其衰减量和电流沿管线传播距离的关系是对数关系。

产品特点

    ◆快捷的检测速度,高精度的检测结果,对操作人员的技术依赖性不大;
    ◆全功能GPS接收功能;
    ◆可用于任何地面下的管道检测;
    ◆独特的对数衰减输出,表明了检测点之间防腐状况的平均情况,所以不需对管道进行连续检测,检测点之间的距离可达数公里,有疑问的管道段再进行*检测,大大提高了检测效率;
    ◆*检测出防腐缺陷、漏点,检测管道埋深可达15米以上(深度读数可达9米);
    ◆自动记录,处理和存储检测数据,打印检测报告;并可与GPS相连自动采集管道位置信息,输出有用的结果;
    ◆抗干扰能力强,信号选择了纯正弦波,避免谐波产生,避开了常见的干扰源;
    ◆探测读数是6秒钟内400次测量的平均值,彻底消除瞬间干扰;
    ◆六组垂直分布的阵列天线,大大提高系统灵敏度与检测精度。
    ◆直接检测防腐层绝缘电阻率。
    ◆不需下载,现场显示各种检测曲线。

应用领域
    ◆管线的定期巡检:监测外涂层的变化
    ◆测量管线立体地图:检测管线位置,覆盖土层情况,支线管位置,管线跨接,牺牲阳极等 ;检测管线是否与其它埋地金属物搭接;
    ◆新管线交工前验收或者预购旧管线前的检测:检测新装管线的质量,或旧管线的状况以便定价;
    ◆巡检无法靠近的管线:确定河流、烂泥,植被或庄稼地下面的管线位置
    ◆检测位置变化状况:检测由于强水流冲击造成的管线位置改变
    ◆检测浅海水下管线埋深情况:防止管线悬空;
    ◆检测管线是否与其它埋地金属物 “接触”

产品组成

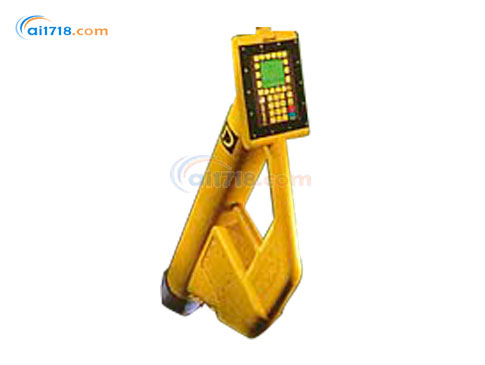

1.信号探测器
探测器探测管道中信号电流强度,并可换算成平均对数衰减及防腐层绝缘电阻值。


重量:8kg

探测精度: ±2.5%, 深 度小于3米; ±5.0%, 深 度大于9米

尺寸:18 x 47 x 120 cm

可充电电池:镍镉电池

结构: PE 聚合物外壳

每次充电测量时间:13小时

密封: IP65标准

操作温度: -20 ~+40 oC

内置天线: 高精度对称6轴

接口:并行/串行接口、GPS 接口、外部电源

*大探测深度: 大于9米,可达15米

屏幕显示:深度,水平坐标,检测曲线



2.信号发生器
     信号发生器有两个接线端子,一端与被测管道相连(通常通过阴极保护测试桩等),另一端通过随机所提供的地钉或地床接地,形成回路。
     信号发生器产生937.5Hz 的纯正弦波信号,信号强度*大可达750mA,人工或自动设置。一旦设置好后,其内部计算机可使信号保持恒定值。

信号发生器参数如下:
   ◆重量:14.5kg
   ◆尺寸:33X26X23CM
   ◆可充电电池:3X12V 7AHr密封铅酸电池
   ◆外部电源:11.5-18V直流电源
   ◆每次充电测量时间:8小时,600mA
   ◆操作温度:-20-40℃
   ◆密封等级:关闭时IP66,打开时IP65

功能用途
    •埋地管线定位:找出管线位置和深度。它在管线上方可探测至下方10米深度(有时甚至达到15米深度)
    •真正的“非接触”测量系统:可以在任何表面完成测量,如公路、水泥、沙漠、烂泥、庄稼地、冰、沼泽、河流和湖面等。
    •显示任意长距离两点之间的防腐层平均状况。
    •即时算出防腐层绝缘电阻率(单位:微西门子/平方米),便于即时评价。
    •“近间距”测量模式:具体点出单个防腐层缺陷点位置,以便开挖和修复。
    •存储和分析全部的巡检数据,利用内置GPS位置坐标打印报告、曲线和地图。
    •利用专利软件,下载数据至计算机作以后的分析和前后比较。
    •无需下载,现场直接显示各种参考曲线。

C-SCAN的优越性
    ◆信号发生器电流设置好后,如遇到环境干扰,其内部计算机将自动调节电压以保证电流值不变。这一特性使系统抗干扰能力大大增强。
    ◆C扫描的探测器却有六根天线,这大大提高了系统的灵敏度。并且,由于六根天线呈垂直分布,探测精度不受探测器与管道的相对姿态影响,这进一步提高了检测精度。
    ◆城市管道的检测,经常遇到诸如高压电信号的干扰,C扫描具有自动识别假信号并即时提示的功能。
    ◆某些管道的防腐层破损点会被环境屏蔽起来,但C扫描可解决这一难题。
    ◆抗干扰能力强,C扫描的信号选择了纯正弦波,避免谐波产生,避开了常见的干扰源,使得所受干扰降到*低。
    ◆可在主AC电流场合工作而不受直流阴极保护系统的余波影响。
    ◆扫描的读数是6秒钟内400次测量的平均值,这大大消除了瞬间干扰,降低了误测率。
    ◆由于采用了直观的电流对数衰减率平均值以及分段搜索测量来探测防腐层有破坏点的位置,大大提高了检测速度,对于长输管线*高可达每天80公里。

    *新的2010型C扫描系统,其探测器本身配有大屏幕显示器,可直接显示检测曲线,而无需下载到便携电脑,实现了检测分析的现场化,大大提高了检测速度。
