美国CANBERRA（堪培拉）iPIX超级的可移动Gamma射线成像系统由爱仪器仪表网代理，本产品是一个独特的 gamma成像器，能够远距离快速定位和识别放射源、同时估算该源的活度和能量范围。现在热卖中，如需购买iPIX超级的可移动Gamma射线成像系统，可通过ai1718.com的客服热线联系我们！

iPIX超级的可移动Gamma射线成像系统简介：

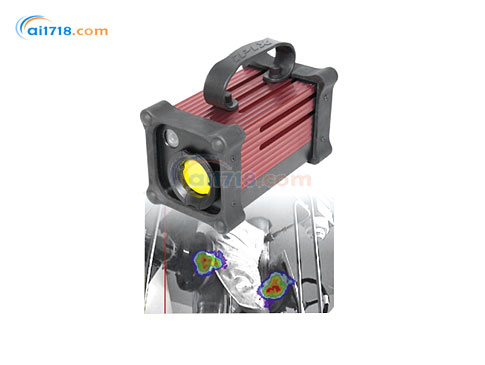

•iPIX 是一个独特的 gamma成像器，能够远距离快速定位和识别放射源、同时估算该源的活度和能量范围
•iPIX是在进入辐射区域前图形显示该区域的理想工具、从而减少标准操作或去污过程中的剂量辐照 (ALARA原则)
•iPIX 是在安全和保卫应用以及应急现场（如 Fukushima）中探测任何可疑放射性的正确仪器

iPIX超级的可移动Gamma射线成像系统技术
•iPIX 集成法国原子能委员会（CEA）开发的 GAMPIX技术。
•iPIX基于一个粘合在一个像素化的CMOS芯片上的一个1 mm CdTe 探测器 – CERN 研究中心开发的 Timepix 传感器 – 一个编码的掩膜和小型光学照相机。
•iPIX编码的掩膜孔径允许借助于称为掩盖/反掩盖相差技术来实现本底噪声扣除。这对缩小gamma成像器的尺寸和重量有巨大的贡献。掩膜根据测量条件（本底和源活度）自动旋转到反掩盖位置。放射性映像自动叠加到感兴趣场景的视觉映像上。

iPIX超级的可移动Gamma射线成像系统应用：
•iPIX 是一个超级可移动的实时gamma-射线成像系统，主要是为现场（in situ） gamma 测量设计的、可用于定位核场点中的放射性。当规划维护或退役操作时，它可以用于提供区域的放射性强度地图。在事变、事故、应急场合或反应堆故障中，iPIX 能够帮助评估放射性热点并快速确定沾污区域的位置。
•iPIX 装备非常有限的屏蔽、以保持*的信号噪声比。这形成一个轻重量的照相机 (2.5 kg / 5 lb) 和紧凑的设计 (9 x 9 x18.8 cm / 3.5 x 3.5 x 7.4in.)，非常容易部署和运输到现场。这一照相机可以安装在标准或者机动三角架上，能够远程扫描感兴趣区域。

iPIX超级的可移动Gamma射线成像系统特点：
•iPIX现场谱学（ in situ）制图完整的工具，节约时间、开支和减少辐照剂量
•iPIX提供实时获取和立即显示功能
•2.5 公斤（5.5 磅）重的照相机
•iPIX提供*的空间分辨率来定位gamma-射线发射物
•iPIX即使在低能区也提供高探测灵敏度
•IP65等级、完全去污
•电池、 POE 或直接加电
•iPIX在平板PC和照相机之间利用单个Ethernet电缆 (*长 80 m ) 联接
•iPIX有三个可编码的掩膜可供使用、实现*佳的响应 (可选的)
•iPIX完全加固可更换的笔记本电脑
•iPIX用户友好的软件

iPIX超级的可移动Gamma射线成像系统优点：
•紧凑的尺寸和轻重量，实现超级的可移动性
•可用于严酷环境的工业设计
•完全可以远程操作、实现符合 ALARA 原则的剂量缩减
•利用按动按钮完成映像获取的用户友好操作
•为非用户提供自动参数设置功能
•具有快速和*定位热点的高性能
•能够估算出热点剂量速率和能量范围
•跟踪低能发射物的*佳工具（用于安全保障、安全防卫和燃料循环)
•遥控遥测应用的理想工具

利用 iPIX 能够实现*的性能：
•空间分辨率范围从2.5° 到 6.0° ，具体依赖于所使用的编码掩膜，允许 iPIX 对两个彼此接近的热点成像。
•提供一个从低能到高能的很高灵敏度 – 使用90秒来成像 90 nSv/h 的 Am-241 、30 秒成像 2.5 μSv/h 的 Cs-137 – 允许实现非常快的成像能力。
•能量范围覆盖16 keV 到 1.5 MeV 或更高、能够成像广泛类型的热点。
•一个 45° 视角允许通过一次拍摄即成像房间的很大部分。

iPIX 是一个真正工业产品。它已经设计成能够承受打击和振动。它是IP65等级的，能够容易地去污。该照相机能够以电池操作、直接或通过POE加电。照相机和PC之间只需要一条Ethernet 电缆 (*多 80 m / 250 ft 长)。因此，很容易从远程操作这一照相机，*大限度地减少在场地上所受的剂量辐照。这允许把 iPIX 应用于*严格的遥测和遥控应用。
所有获取参数都可以根据测量条件（本底和源活度）自动调整，包括自动掩盖/反掩盖旋转周期。
iPIX 软件已经设计成可供非专家方便地获取映像。这一工作是直观的，提供从单一界面实现放大、展平和倾斜控制。在获取过程中显示操作图标、来跟踪操作进程、方便地把人为假象与实际信号区分开、在需要时在获取历史中返回。在完成获取步后，可以作获取后映像分析、来估算热点的剂量速率和能量范围。还有一个专家模式可供使用、来把获取时间设置为更长的时间长度。
iPIX 也提供放射性废物定量 gamma 谱学或现场（insitu ）放射性的定量输入。它提供一个容易解释的记录，说明放射性所在的位置、从而更加*地利用ISOCS™构建它的模型。 iPIX 可以与 MERCURAD®,（CANBERRA 的剂量计算软件）一起使用，它可以从 iPIX 表示放射性位置的输出得到很大的好处。

iPIX 典型的应用
•检测维护和退役操作
•在准备维护或拆卸工作中给出初始剂量速率的地图显示
•适当的管道测量
•在去污前作源定位
•在核反应堆故障过程中作维修规划
•打印映像，把带估算剂量速率的放射性区域显示给工作人员
•观察放射性化学处理的结果 (罐、桶、管道)
•在拆卸前作放射性调查
•维护和定位后处理工厂中的热点
•支持涉及困难核条件(高剂量速率、热室、不可到达的区域）的工业
•应急场合，如：溢出、运输事故、火灾、恐怖“脏弹”等...
•更好和更快给出涉及高活度的结果 (总拥有成本：由于在扫描系统中更快的获取而得到的财务收益和操作收益)
•由于改善工作规划（根据 ALARA 原则) 而减少的辐照
•机器人遥测和遥控
•远程调查放射性条件
•评估防护屏蔽，确定其尺寸
•经济有效地分级核废物

iPIX 现实生活中应用实例
iPIX

iPIX超级的可移动Gamma射线成像系统规格：
性能
•能量范围 – 30 keV 到 1.2 MeV 或更高。
•探测器灵敏度
90 秒成像 90 nSv/h 的 Am-241。
30 秒成像 2.5 μSv/h 的 Cs-137。
•视界
48.8° ，使用 Rank 13 / 2 mm 厚度掩膜。
46.4° ，使用 Rank 7 /4 mm 厚度掩膜。
41.4° ，使用 Rank 7 /8 mm 厚度掩膜。
•空间分辨率
2.5° ，使用 Rank 13 / 2 mm 厚度掩膜。
6.0° ，使用 Rank 7 / 4 mm 厚度掩膜。
5.0° ，使用 Rank 7 / 8 mm 厚度掩膜。
•电池寿命 – *多可达 5 小时。

物理
•环境
打击 – 抗拒 60 cm / 2 ft 垂直下降。
震动 – 在15分钟内10 Hz 和 33 Hz之间2公斤。
操作温度 – -10 °C 到 45 °C (14 °F到 113 °F)。
湿度 – 0 到93% ，在 35 °C。
IP 等级 – IP65。
•尺寸和重量
2.35 kg (5.5 lb) ，没有电池。
2.5 kg (6.2 lb)，带电池。
长度 – 188.5 mm (7.4 in.)。
高度 – 90 mm (3.5 in.)。
宽度 – 90 mm (3.5 in.)。
•供电 – 选择：
直接供电 90-260 V, 47-63 Hz。
电池。
通过 Ethernet (POE)供电。
•通信
10 /100 Mbps Ethernet。

计算机
•处理单元 – Intel ®Core™i7 vPro™技术。
•标准软件 – 基于 Windows ®7 / 64-位操作系统。
•数据记录 – Gamma /视频映像可以存储在磁盘上、打印或通过网络传输。

电源
•AC 适配器 (90 W, 100-240 V ac, 50 / 60 Hz)。
•Li-Ion 智能电池 (8700 mAh) (*多 14 小时电池寿命）。

尺寸和重量
•314 x 222 x 49 mm (12.4 in. x 8.74 in. x 1.93 in.)。
•2.7 kg (5.95 lb)。

环境
•操作温度 – -20 °C 到 60 °C (-4 °F 到 140 °F)。
•存储: -30 °C 到 71 °C (-60 °F 到 160 °F)。
•湿度 – 95% 相对湿度，非冷凝。

订购信息
•基本型号： EM96681 – iPIX KIT (英语)，包括：
•实时可移动 Gamma-射线成像系统
•Mask #2 (rank 7 / 4 mm 厚度)
•2 m (6 ft) 和 10 m (32 ft) Ethernet电缆，电源电缆
•完全加固的可更换笔记本电脑和软件
•专用的运输箱
•POE 注入器
•USD 键
•减震器和把手
•用户手册

选购件和附件
•附加的掩膜
EM95708 – 用于低能Mask #1, rank 13 / 2 mm厚。
EM95710 – 用于低能Mask#3, rank 7 / 8 mm厚。
•ETHERNET 电缆
EM98505 – 50 m (160 ft) Ethernet 电缆。
EM98504 – 80 m (256 ft) Ethernet 电缆。
•三角架
EM96795 – 机动三角架，包括 Pan & Tilt, 三角架，电缆和机盒。
EM88868 – 手动三角架。
•电池
EM95555 – 用于 iPIX 成像器的附加电池。
