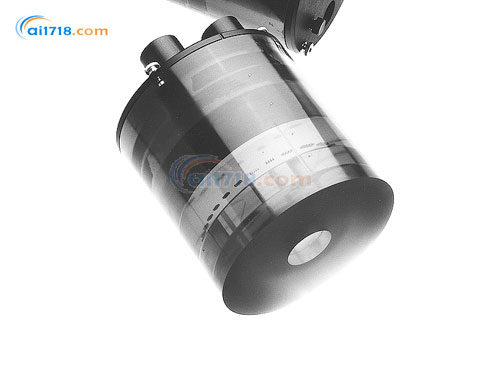

Catphan500 CT性能测试体膜产品简介:
•Catphan500主要用于CT性能评定
•Catphan500主要测试参数:层厚、对比度范围、分辨率、线性度、均匀度、噪声等
•可选500、600或700
•Catphan500可以配置CT质量控制软件
测试总结
CTP401
- 感光度测定(线性)
- 扫描切片几何形状(切片宽度和切片灵敏度分布)
- 像素(矩阵)大小
- 圆形对称性
- 幻影位置验证
- 患者对准系统检查
- 扫描增量
CTP528
- 高分辨率测量 - 每厘米*多 21 个线对
CTP515
- 低对比度敏感度
- 比较亚切片和超切片低对比度敏感度
CTP486 - CT 系统的
空间均匀性- 噪声(精度)
模块
Catphan® 500 由 4 个模块组成,封装在一个 20 厘米的外壳中。
CTP401 切片几何形状和感光度测定模块: 使用相对的 23 度线材斜面测量扫描切片几何形状、验证模型位置并检查患者对准系统和扫描仪台增量。与常用的 45 度斜面相比,23 度斜面可以更*地测量切片厚度,细线材可以*测量 1 和 2 毫米的薄切片,而不会产生条纹伪影。机架角度(*高 10 度)可以通过斜面长度的比率来确定。
该模块包括 4 个感光目标(特氟龙、丙烯酸、LDPE 和空气),用于测量 CT 数线性。
该模块还包含五个丙烯酸球,用于评估扫描仪对亚切片球形体积的成像。丙烯酸球的直径分别为 2 毫米、4 毫米、6 毫米、8 毫米和 10 毫米。
可以通过测量相距 50 毫米的四个孔(一个带有聚四氟乙烯针)之间的像素数量来确定像素大小。
CTP528 高分辨率模块:此部分具有每厘米 1 至 21 线对的高分辨率测试仪和两个脉冲源(珠子),它们被铸成均匀的材料。通过*大限度地减少高对比度材料的数量并采用径向设计,CTP528 模块消除了条纹伪影。
球形 MTF 珠可用于获得准确的 MTF 曲线特性,而无需 MTF 线固有的繁琐且耗时的定位。点源珠还可消除 MTF 线发生的超范围问题和条纹伪影,因为珠子的密度是与周围材料的体积平均的。
CTP515 低对比度模块: CTP515 由一系列不同直径和三个对比度级别的圆柱形杆组成,用于测量低对比度性能。40 毫米长的杆在所有 z 轴位置提供一致的对比度值,从而避免在扫描切片时出现任何体积平均误差。独特的子切片测试对象可以评估不同扫描协议(间距、切片宽度和重建算法)在解析子切片低对比度对象方面的有效性。
为了选择螺旋和多层图像协议,此模块中包括独特的子层低对比度目标(截头圆柱体)。比较使用不同成像设置(层宽、间距和重建算法)扫描子层目标所获得的图像,可提供有价值的信息,帮助选择*佳协议来识别肿瘤等小型低对比度物体。
所有各种样本和背景材料都具有相同的有效原子序数;仅密度的变化会导致有效衰减系数的变化。
子切片目标的标称对比度为 1.0%,z 轴长度为 3、5 和 7 毫米。对于每种长度,都有直径为 3、5、7 和 9 毫米的目标。
CTP486 均匀性模块:图像均匀性模块由均匀材料铸造而成,其 CT 值设计为在标准扫描协议下在水密度的 2% (20H) 以内。通常记录的 CT 值范围为 5H 至 18H。此模块用于测量空间均匀性、平均 CT 值和噪声值。
使用固体材料可消除泄漏或因暴露于冰冻温度而造成损坏的风险。CTP486 固体图像均匀性模块提供一致的结果,比使用水箱的模块使用起来更方便,并消除了由于不同水源而导致的变化。这种固体材料具有较高的径向和轴向均匀性,使其成为水的理想替代品。它已在 x、y 和 z 平面的各种变量上进行了彻底测试,并被证明在所有应用中都很稳定。
-
