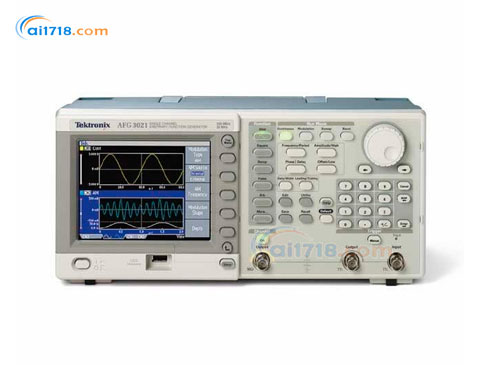

美国Tektronix AFG3011C任意波形/函数发生器由爱仪器仪表网代理，本产品是拥有无可比拟的性能、通用性、直观的操作和经济性的任意波形/函数发生器，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
•无可比拟的性能、通用性、直观的操作和经济性，使AFG3000C系列函数、任意波形和脉冲发生器成为业内*实用的仪器
•杰出的性能和通用性
•用户可以选择12 种不同的标准波形。可以以高采样率生成长度达128K的任意波形
•在脉冲波形上，可以独立设置上升沿和下降沿时间
•可以将外部信号连接并叠加到输出信号上
•双通道型号可以生成两个完全相同或截然不同的信号
•所有仪器都带有高度稳定的时基，每年漂移仅±1ppm
•直观的用户界面，一目了然地显示更多的信息
•所有型号上彩色TFT LCD屏幕一目了然地显示所有相关波形参数和图形波形
•这为您设置信号提供了全面的信心，使您能够把重点放在手边的任务上
•快捷键可以直接进入常用功能和参数
•通过结构清楚的菜单，可以方便地选择其它功能和参数
•这缩短了学习和重新学习使用仪器所需的时间
•其感观与上*流行的TDS3000示波器完全相同
•标配ARBEXPRESSTM 软件，可以轻松生成波形
•通过这种PC软件，可以从任何泰克示波器中无缝导入各种波形
•或使用标准函数、公式编辑器和波形数学计算运算定义波形

应用领域：
•电子测试和设计
•传感器仿真
•功能测试
•教育和培训

产品特点：
•10 MHz、25 MHz、50 MHz、100 MHz 或240 MHz 正弦波形
•14 位, 250 MS/s, 1 GS/s 或2 GS/s 任意波形
•高达20 Vp-p 的幅度，50 Ω负荷
•5.6 英寸彩色TFT LCD 显示器，使您对设置和波形树立全部信心
•多语言和直观操作，节约设置时间
•脉冲波形边沿时间可变
•AM, FM, PM, FSK, PWM
•扫频和突发
•双通道型号，节约成本和工作台空间
•前面板上的USB 连接器，把波形存储到存储设备上
•USB、GPIB 和LAN

•LabVIEW 和LabWindows/IVI-C 驱动程序

	AFG3011C	AFG3021C AFG3022C	AFG3051C AFG3052C	AFG3101C AFG3102C	AFG3251C AFG3252C
通道数量	1	1 / 2	1 / 2	1 / 2	1 / 2
波形	正弦波, 方波, 脉冲波, 锯齿波, 三角波, Sin(x)/x, 指数增长和衰减, 高斯,洛仑兹, 半正弦, 直流, 噪声
正弦波	1 µHz 至 10 MHz	1 µHz 至 25 MHz	1 µHz 至 50 MHz	1 µHz 至 100 MHz	1 µHz 至 240 MHz
突发模式下的正弦波	1 µHz 至 5 MHz	1 µHz 至 12.5 MHz	1 µHz 至 25 MHz	1 µHz 至 50 MHz	1 µHz 至 120 MHz
有效*大频率输出	10 MHz	25 MHz	50 MHz	100 MHz	240 MHz
THD	<0.2% (10 Hz – 20 kHz, 1 Vp-p)
残余时钟噪声	-63 dBm	-63 dBm	-63 dBm	-57 dBm	-57 dBm
方波	1 µHz 至 5 MHz	1 µHz 至 25 MHz	1 μHz 至 40 MHz	1 µHz 至 50 MHz	1 µHz 至 120 MHz
上升时间/ 下降时间	≤50 ns	≤9 ns	≤7 ns	≤5 ns	≤2.5 ns
抖动(RMS), 典型值	500 ps	500 ps	300 ps	200 ps	100 ps
锯齿波	1 µHz 至 100 kHz	1 µHz 至 500 kHz	1 μHz 至 800 kHz	1 µHz 至 1 MHz	1 µHz 至 2.4 MHz
线性度, 典型值	峰值输出 ≤ 0.2%	峰值输出 ≤ 0.1%	峰值输出 ≤ 0.1%	峰值输出 ≤ 0.15%	峰值输出 ≤ 0.2%
对称性	0.0% 至 100.0%
脉冲波	1 mHz 至 5 MHz	1 mHz 至 25 MHz	1 mHz 至 40 MHz	1 mHz 至 50 MHz	1 mHz 至 120 MHz
脉宽	80.00 ns 至 999.99 s	16.00 ns 至 999.99 s	12 ns 至 999.99 s	8.00 ns 至 999.99 s	4.00 ns 至 999.99 s
脉冲周期	0.001%至99.999% ((适用脉宽限制))
边沿跳变时间	50 ns 至 625 s	9 ns 至 625 s	7 ns 至 625 s	5 ns 至 625 s	2.5 ns 至 625 s
过冲, 典型值	<5%
抖动(RMS, 典型值)	500 ps	500 ps	300 ps	200 ps	100 ps
其他波形	1 µHz 至 100 kHz	1 µHz 至 500 kHz	1 μHz 至 800 kHz	1 µHz 至 1 MHz	1 µHz 至 2.4 MHz
噪声带宽 (-3 dB)	10 MHz	25 MHz	50 MHz	100 MHz	240 MHz
噪声类型	白高斯
DC (至50 Ω)	-10 V 至 +10 V	-5 V 至 +5 V	–5 V 至 +5 V	-5 V 至 +5 V	-2.5 V 至 +2.5 V
任意波形	1 mHz 至 5 MHz	1 mHz 至 12.5 MHz	1 mHz 至 25 MHz	1 mHz 至 50 MHz	1 mHz 至 120 MHz
突发模式下的任意波形	1 mHz 至 2.5 MHz	1 mHz 至 6.25 MHz	1 mHz 至 12.5 MHz	1 mHz 至 25 MHz	1 mHz 至 60 MHz
有效模拟带宽(-3 dB)	8 MHz	70 MHz		100 MHz	225 MHz
非易失性存储器	4个波形
垂直分辨率	14 位元
上升时间/ 下降时间	≤80 ns	≤14 ns	≤10 ns	≤8 ns	≤3 ns
抖动 (RMS，典型值)	4 ns	4 ns	1 ns ；4 ns	1 ns；4 ns	500 ps ； 4 ns
分辨率	0.1 mVp-p, 0.1 mVRMS, 1 mV, 0.1 dBm 或4 位
单位	Vp-p, VRMS, dBm (仅正弦波)和伏特(高/ 低设置)
输出阻抗	50 Ω
负载阻抗设置	可以选择: 50Ω, 1Ω - 10.0 kΩ, 高阻抗 (根据选择的负荷阻抗调节显示的幅度)
隔离度	*大42 Vpk 到接地
短路保护	与浮动接地相比，信号输出可以有效防止*短路
外部电压保护	为防止信号输出受到外部电压影响，应使用熔丝适配器013-0345-xx
DC 偏置, 50 欧姆负荷	±(10 Vpk – 幅度pp/2)	±(5 Vpk – 幅度pp/2)	±(5 Vpk – 幅度pp/2)	±5 Vpk DC	±2.5 Vpk DC
DC 偏置, 开路	±(20 Vpk – 幅度pp/2)	±(10 Vpk – 幅度pp/2)	±(10 Vpk – 幅度pp/2)	±10 Vpk DC	±5 Vpk DC
分辨率	1 mV

选项 A0	北美电源插头	选项 L0	英语 (071-1631-xx)
选项 A1	欧洲通用电源插头	选项 L1	法语 (071-1632-xx)
选项 A2	英国电源插头	选项 L2	意大利语 (071-1669-xx)
选项 A3	澳大利亚电源插头	选项 L3	德语 (071-1633-xx)
选项 A5	瑞士电源插头	选项 L4	西班牙语 (071-1670-xx)
选项 A6	日本电源插头	选项 L5	日语 (071-1634-xx)
选项 A10	中国电源插头	选项 L6	葡萄牙语 (071-3042-xx)
选项 A11	印度电源插头	选项 L7	简体中文 (071-1635-xx)
选项 A12	巴西电源插头	选项 L8	繁体中文 (071-1636-xx)
选项 A99	不带电源线或AC 适配器	选项 L9	韩语 (071-1637-xx)
选项 C3	三年校准服务	选项 L10	俄语 (071-1638-xx)
选项 C5	五年校准服务	选项 L99	不带手册
选项 D1	校准数据报告	013-0345-xx	熔丝适配器, BNC-P 至 BNC-R
选项 D3	三年校准数据报告(要求选项C3)	159-0454-xx	保险丝套件, 3 根，0.125 A.
选项 D5	五年校准数据报告(要求选项C5)	012-0482-xx	BNC 屏蔽电缆，3 英尺
选项 R5	五年维修服务	012-1256-xx	BNC 屏蔽电缆，9英尺
选项 R5DW	五年维修服务	012-0991-xx	GPIB 电缆，双重屏蔽
RM3100	机架安装套件	011-0049-02	50Ω BNC 端接器
