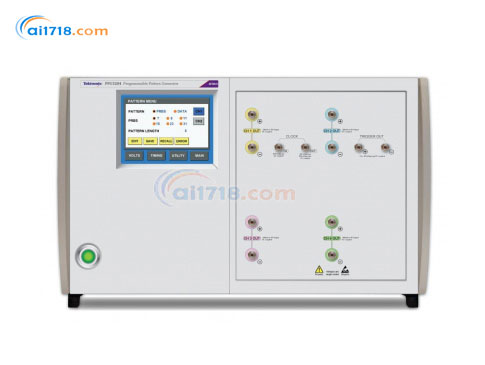

美国TEKTRONIX(泰克) PPG3001码型发生器由爱仪器仪表网代理,本产品是1通道受压码型生成,进行高速数据通信和电信测试的码型发生器,现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
产品简介:
•多达 4 通道受压码型生成,进行高速数据通信和电信测试
•泰克 PPG 系列高性能码型发生器提供多通道配置,能够胜任高达 32 Gb/s 的数据速率
•通过可选的抖动插入,PPG 系列提供灵活、低廉和方便使用的解决方案,支持高速应用
•与 PED 串行误差检测器结合可形成完整的 32 Gb/s BERT 系统
•低固有抖动(典型 Rj <300 fs)
•8 ps典型20%至80%上升时间/下降时间(PPG3200 固定输出模型)
•12 ps典型20%至80%上升时间/下降时间(带有选项 ADJ 的 PPG3200)
•低频高幅度抖动插入范围在5000 UI处为10 Hz至10 MHz(带有选项 LFJIT 的 PPG3200 系列)
•BUJ幅度高达60 psp-p,调制率高达2.5 Gb/s(带有选项 HFJIT)
•35%至65%可编程交叉点(PPG3000 系列)
•多达四个码型独立通道上的码型生成
•30和32 Gb/s数据速率码型生成配置
•内置正弦、随机、BUJ和PJ抖动插入功能
产品特点:
•提供1、2 或 4条30 Gb/s或32Gb/s输出通道(所有通道上的独立数据)
•当与 PED 系列误码检测器配对时,提供完整端到端多通道误码率测试解决方案
•抖动插入选项包括 BUJ、SJ、RJ 和 PJ
•在多通道设备上对齐数据
•内置全速可调节时钟源
•直流耦合差分数据输出
•可编程输出幅度、偏置和交叉点
•PRBS 和用户定义码型
•可调节通道间相位延迟
•前面板触摸屏GUI或USB计算机控制
•泰克PPG系列高性能码型发生器提供单通道和多通道配置,能够支持高达 32 Gb/s 的数据速率
•通过选配抖动插入,PPG 系列提供了灵活、经济、简便易用的测试解决方案,支持各种高速应用
•单台仪器支持时间对齐和码型独立的多通道数据输出,实现抗串扰能力测试和多通道功能测试
•PPG系列可与泰克PED系列错误检测器产品配套使用,提供完整的BER测试功能
产品应用:
•100 G以太网的多通道25 Gb/s测试
•DQPSK和DP-QPSK测试
•CFP2和CFP4测试
•多电平压力信号测试
•半导体和器件测试
产品简介:
•多达 4 通道受压码型生成,进行高速数据通信和电信测试
•泰克 PPG 系列高性能码型发生器提供多通道配置,能够胜任高达 32 Gb/s 的数据速率
•通过可选的抖动插入,PPG 系列提供灵活、低廉和方便使用的解决方案,支持高速应用
•与 PED 串行误差检测器结合可形成完整的 32 Gb/s BERT 系统
•低固有抖动(典型 Rj <300 fs)
•8 ps典型20%至80%上升时间/下降时间(PPG3200 固定输出模型)
•12 ps典型20%至80%上升时间/下降时间(带有选项 ADJ 的 PPG3200)
•低频高幅度抖动插入范围在5000 UI处为10 Hz至10 MHz(带有选项 LFJIT 的 PPG3200 系列)
•BUJ幅度高达60 psp-p,调制率高达2.5 Gb/s(带有选项 HFJIT)
•35%至65%可编程交叉点(PPG3000 系列)
•多达四个码型独立通道上的码型生成
•30和32 Gb/s数据速率码型生成配置
•内置正弦、随机、BUJ和PJ抖动插入功能
产品特点:
•提供1、2 或 4条30 Gb/s或32Gb/s输出通道(所有通道上的独立数据)
•当与 PED 系列误码检测器配对时,提供完整端到端多通道误码率测试解决方案
•抖动插入选项包括 BUJ、SJ、RJ 和 PJ
•在多通道设备上对齐数据
•内置全速可调节时钟源
•直流耦合差分数据输出
•可编程输出幅度、偏置和交叉点
•PRBS 和用户定义码型
•可调节通道间相位延迟
•前面板触摸屏GUI或USB计算机控制
•泰克PPG系列高性能码型发生器提供单通道和多通道配置,能够支持高达 32 Gb/s 的数据速率
•通过选配抖动插入,PPG 系列提供了灵活、经济、简便易用的测试解决方案,支持各种高速应用
•单台仪器支持时间对齐和码型独立的多通道数据输出,实现抗串扰能力测试和多通道功能测试
•PPG系列可与泰克PED系列错误检测器产品配套使用,提供完整的BER测试功能
产品应用:
•100 G以太网的多通道25 Gb/s测试
•DQPSK和DP-QPSK测试
•CFP2和CFP4测试
•多电平压力信号测试
•半导体和器件测试
内置随机噪声源 | 可从前面板触摸屏或遥控器进行编程 |
波峰因数 | <10 |
精度 | ±10%(典型值) |
内置 BUJ 信号源 | 可从前面板触摸屏或遥控器进行编程 |
幅度范围 | 0 至 60 psp-p |
调制数据速率 | 100 Mb/s 至 2.5 Gb/s |
PRBS 序列 | 7、9、11、15、23、31 |
滤波器值 | 25/50/100 MHz 滤波器 |
外部调制输入 | 直流耦合,3 dB 带宽,1 Vp-p 输入等于调制 150 psp-p |
触发波形 | 码型模式触发与通道 1 码型同步 |
码型模式 |
1,每次触发码型长度 = 64 的倍数的码型 64,每次触发其他码型长度的码型 |
时钟/n 模式 | 64 至 (232 - 64),n= 64 的任何倍数,不超出该范围 |
占空比 | 50%,对码型或 时钟/n 而言 |
高电平 | 0 V,典型值 |
低电平 | -500 mV,典型值 |
输出阻抗 | 50 Ω,直流耦合 |
连接器类型 | SMA |
时钟输入信号 | 400 mVp-p,典型值,交流耦合 |
时钟*大输入信号 | 800 mVp-p,±5 V DC,损坏阈值 |
输入阻抗 | 50 Ω,交流耦合 |
时延调节 |
相对于标称位置 范围: ±50 ps 分辨率:100 fs |
错误插入类型 | 单一或基于速率 |
计算机可编程接口 | USB TMS,为所有设备设置编程 |
前面板宽度 | 48.3 cm(19.0 英寸) |
尺寸 |
1 & 2-通道:13.3*45.1*35.1cm 4-通道:27.9*45.1*35.1cm |
重量 |
1 & 2-通道:11.1 kg(24.5 磅) 4-通道:20.4 kg(45 磅) |
操作温度 | 0℃ 至 50℃(32℉ 至 122℉) |
型号 | 说明 | 最大位速率 |
PPG3001 |
1 通道可编程码型发生器 |
30 Gb/s |
PPG3002 |
2 通道可编程码型发生器 |
30 Gb/s |
PPG3004 |
4 通道可编程码型发生器 |
30 Gb/s |
PPG3201 |
1 通道可编程码型发生器 |
32 Gb/s |
PPG3202 |
2 通道可编程码型发生器 |
32 Gb/s |
PPG3204 |
4 通道可编程码型发生器 |
32 Gb/s |
