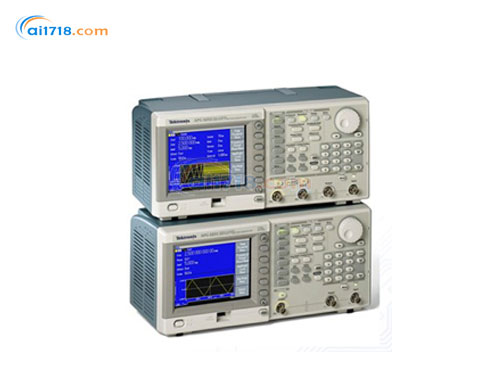

美国泰克AFG3022B函数发生器由爱仪器仪表网代理，本产品是无可比拟的性能、通用性、直观的操作和经济性的发生器，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：

•无可比拟的性能、通用性、直观的操作和经济性，使AFG3000系列函数、任意波形和脉冲发生器成为业内*实用的仪器

产品特点：

•10 MHz、25 MHz、100 MHz 或 240 MHz 正弦波形

•14 位, 250 MS/s, 1 GS/s 或2 GS/s 任意波形

•高达20 Vp-p的幅度，50Ω负荷

•5.6" 显示屏，使您对设置和波形充满信心

•多语言和直观操作可节约设置时间

•脉冲波形边沿时间可变

•AM, FM, PM, FSK, PWM,扫频和突发

•双通道型号，节约成本和工作台空间

•前面板上的USB连接器，把波形存储到存储设备上

•USB、GPIB 和LAN

•LabVIEW 和LabWindows/IVI-C驱动程序

产品应用：

•电子测试和设计

•传感器仿真

•功能测试

•教育和培训

型号	AFG3011	AFG3021B/AFG3022B	AFG3101/AFG3102	AFG3251/AFG3252
通道数量	1	1/2	1/2	1/2
波形	正弦波, 方波, 脉冲波, 锯齿波, 三角波, Sin(x)/x, 指数式增长和衰减, 高斯,洛仑兹, 半正矢, 直流, 噪声
正弦波	1 μHz - 10 MHz	1 μHz - 25 MHz	1 μHz - 100 MHz	1 μHz - 240 MHz
突发模式下的正弦波	1 μHz - 5 MHz	1 μHz - 12.5 MHz	1 μHz - 50 MHz	1 μHz - 120 MHz
有效*大频率输出	10 MHz	25 MHz	100 MHz	240 MHz
幅度平坦度(1 Vp-p)
<5 MHz	± 0.15 dB	± 0.15 dB	± 0.15 dB	± 0.15 dB
5 MHz - 10 MHz	± 0.3 dB	-	-	-
5 MHz - 20 MHz	-	± 0.3 dB	± 0.3 dB	± 0.3 dB
20 MHz - 25 MHz	-	± 0.5 dB	± 0.3 dB	± 0.3 dB
25 MHz - 100 MHz	-	-	± 0.5 dB	± 0.5 dB
100 MHz - 200 MHz	-	-	-	± 1.0 dB
200 MHz - 240 MHz	-	-	-	± 2.0 dB
谐波失真(1 Vp-p)
10 Hz - 20 kHz	<-60 dBc	<-70 dBc	<-60 dBc	<-60 dBc
20 kHz - 1 MHz	<-55 dBc	<-60 dBc	<-60 dBc	<-60 dBc
1 MHz - 5 MHz	<-45 dBc	<-50 dBc	<-50 dBc	<-50 dBc
5 MHz - 10 MHz	<-45 dBc	<-50 dBc	<-37 dBc	<-37 dBc
10 MHz - 25 MHz	-	<-40 dBc	<-37 dBc	<-37 dBc
>25 MHz	-	-	<-37 dBc	<-30 dBc
THD	<0.2% (10 Hz - 20 kHz, 1 Vp-p)
杂波 (1 Vp-p)
10 Hz - 1 MHz	<-60 dBc	<-60 dBc	<-60 dBc	<-50 dBc
1 MHz - 10 MHz	<-50 dBc	-	-	-
1 MHz - 25 MHz	<-50 dBc	<-50 dBc	<-50 dBc	<-47 dBc
>25 MHz	-	-	<-50 dBc + 6 dBc/ 倍频程	<-47 dBc + 6 dBc/ 倍频程
相噪, 典型值	10 MHz, 10 kHz 偏置,1 Vp-p 时<-110 dBc/Hz	20 MHz, 10 kHz 偏置, 1 Vp-p 时<-110 dBc/Hz
残余时钟噪声	-63 dBm	-63 dBm	-57 dBm	-57 dBm
方波	1 μHz - 5 MHz	1 μHz - 12.5 MHz	1 μHz - 50 MHz	1 μHz - 120 MHz
上升时间/ 下降时间	≤ 50 ns	≤ 18 ns	≤ 5 ns	≤ 2.5 ns
抖动(RMS), 典型值	500 ps	500 ps	200 ps	100 ps
锯齿波	1 μHz - 100 kHz	1 μHz - 250 kHz	1 μHz - 1 MHz	1 μHz - 2.4 MHz
线性度, 典型值	≤ 0.2% 的峰值输出	≤ 0.1% 的峰值输出	≤ 0.15% 的峰值输出	≤ 0.2% 的峰值输出
对称性	0.0% - 100.0%.		0.0% - 100.0%.
脉冲波	1 mHz - 5 MHz	1 mHz - 12.5 MHz	1 mHz - 50 MHz	1 mHz - 120 MHz
脉宽	80.00 ns-999.99 s	30.00 ns-999.99 s	8.00 ns-999.99 s	4.00 ns-999.99 s
分辨率	10 ps 或5 位
脉冲周期	0.001% - 99.999% (适用脉宽限制)
边沿跳变时间	50 ns - 625 s	18 ns - 625 s	5 ns - 625 s	2.5 ns - 625 s
分辨率	10 ps 或4 位		10 ps 或4 位
前沿延迟
范围	(连续模式): 0 ps - 周期 (触发/ 选通突发模式): 0 ps - 周期到[脉宽 + 0.8 *(前沿时间 + 后沿时间)]
分辨率	10 ps 或8 位
过冲, 典型值	<5%
抖动(RMS, 典型值)	500 ps	500 ps	200 ps	100 ps
其它波形	1 μHz - 100 kHz	1 μHz - 250 kHz	1 μHz - 1 MHz	1 μHz - 2.4 MHz
噪声带宽 (-3 dB)	10 MHz	25 MHz	100 MHz	240 MHz
噪声类型	白高斯
DC (50 欧姆阻抗)	-10 V 到+10 V	-5 V 到+5 V	-5 V 到+5 V	-2.5 V 到+2.5 V
任意波形	1 mHz - 5 MHz	1 mHz - 12.5 MHz	1 mHz - 50 MHz	1 mHz - 120 MHz
突发模式下的任意波形	1 mHz - 2.5 MHz	1 mHz - 6.25 MHz	1 mHz - 25 MHz	1 mHz - 60 MHz
有效模拟带宽(-3 dB)	8 MHz	34 MHz	100 MHz	225 MHz
非易失性存储器	4 个波形	4 个波形	4 个波形	4 个波形
存储器: 采样率	2-128 K: 250 MS/s	2-128 K: 250 MS/s	>16 K-128 K: 250 MS/s,2-16 K: 1 GS/s	>16 K-128 K: 250 MS/s,2-16 K: 2 GS/s
垂直分辨率	14 位	14 位	14 位	14 位
上升时间/ 下降时间	≤ 80 ns	≤ 20 ns	≤ 8 ns	≤ 3 ns
抖动(rms)	4 ns	4 ns	1 GS/s 时1 ns 250 MS/s 时4 ns	2 GS/s 时500 ps 250 MS/s 时4 ns
幅度, 50 欧姆负载	20 mVp-p - 20 Vp-p	10 mVp-p - 10 Vp-p	20 mVp-p - 10 Vp-p	≤ 200 MHz:50 mVp-p - 5 Vp-p >200 MHz:50 mVp-p - 4 Vp-p
幅度, 开路	40 mVp-p - 40 Vp-p	20 mVp-p - 20 Vp-p	40 mVp-p - 20 Vp-p	≤ 200 MHz:100 mVp-p - 10 Vp-p >200 MHz:100 mVp-p - 8 Vp-p
精度	±(2%的设置+2mV), >20 mVp-p 幅度)	±(1% 的设置 +1 mV)(1 kHz 正弦波, 0 V 偏置, >10 mVp-p 幅度)
分辨率	0.1 mVp-p, 0.1 mVRMS, 1 mV, 0.1 dBm 或4 位
单位	Vp-p, VRMS, dBm (仅正弦波)
输出阻抗	50Ω
负载阻抗设置	可以选择: 50 Ω, 1Ω- 10.0 kΩ 高阻抗 (根据选择的负荷阻抗调节显示的幅度)
隔离度	*大42 Vpk 到接地
短路保护	与浮动接地相比，信号输出可以有效防止*短路
外部电压保护	为防止信号输出受到外部电压影响，应使用熔丝适配器013-0345-00
DC 偏置,50欧姆负荷	±(10 Vpk- Amplitudepp/2)	±(5 Vpk- Amplitudepp/2)	± 5 Vpk DC	± 2.5 Vpk DC
DC 偏置, 开路	±(20 Vpk - Amplitudepp/2)	±(10 Vpk - Amplitudepp/2)	± 10 Vpk DC	± 5 Vpk DC
精度	±(2%的\|设置\|+10mV + 1%的幅度(Vp-p))	±(1% 的\| 设置\| + 5 mV + 0.5% 的幅度 (Vp-p))
分辨率	1 mV
