美国phantomlab Magphan SMR170 MRI性能模体由爱仪器仪表网代理，本产品被设计用于执行磁共振成像（MRI）扫描仪的各种性能评估。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

Magphan SMR170 MRI性能模体简介：

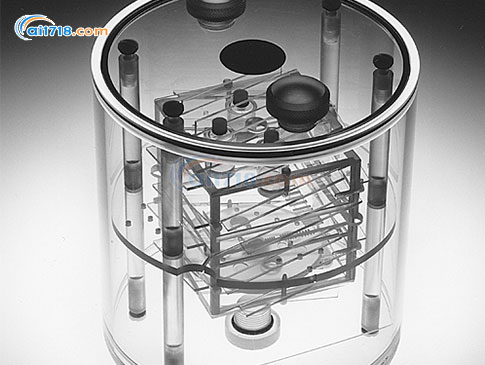

•Magphan SMR170 MRI性能模体被设计用于执行磁共振成像（MRI）扫描仪的各种性能评估。
•Magphan SMR170 MRI性能模体有一个传统的圆柱形外壳，用于测试组和制造商，他们的性能规格基于圆柱形模体。
•它有一个可移动的端板用于内部访问。该压克力圆柱体的外径为20厘米，内径为19厘米。
•测试立方体：圆柱形和球形的Magphan®使用10cm测试立方体进行图像质量测量。测试立方体由6毫米厚的聚碳酸酯塑料制成，外径为10厘米。测试立方体包含切片厚度斜面，sensitometry小瓶，高分辨率测试板和一个低对比度盘。
•配置：测试立方体板可以在标准的2-D配置组装，与双相对切片厚度斜面允许操作员迅速验证模体的z轴被*地排列垂直于成象平面。尼龙螺丝将单元固定在一起，允许您将测试板或立方体侧面更改为三维结构。3-D配置允许从单个数据采集获得x，y和z切片几何测量结果

Magphan SMR170 MRI性能模体测试总结：
测试立方体和模体外壳包含允许全面测试*大可实现的关键MRI扫描仪参数的功能。下面列出了他们支持的主要组件和测试。

•切片厚度斜面
模体位置
扫描切片宽度
多切片间距和邻接度
患者对齐（3D）
表增量准确度

•Sensitometry小瓶
T1测量
T2测量

•高分辨率测试板
高分辨率测量（每厘米1至11线对）
几何失真

•多维数据集支持磁盘
几何失真
像素（矩阵）大小验证。

•外壳
空间均匀性
信噪比

Magphan SMR170 MRI性能模体的组件：
•切片厚度斜面：切片厚度斜面安装在测试立方体的外部。斜面厚度为2mm，宽度为10mm，与模体的轴线成14°的角度，为切片宽度测量提供了4倍的放大倍数。在立方体的测试平面的中心处相对的斜面交叉以进行对齐验证。斜坡可以用于测试多层片段内的片之间的索引以及用于测试表增量准确性。

•感光测定瓶：感光测定样品储存在四个圆柱形小瓶中，其外径为1.9厘米，内径为1.6厘米。T1和T2的测量可以通过立方体外侧的0.6厘米（1/4英寸）端口将小瓶填充各种溶液。

•高分辨率测试板：高分辨率测量仪被切割成2毫米厚的丙烯酸板，由测试立方体内的通道支撑。高分辨率测试是通过使用一系列矩形槽来完成的，测试图形的范围为每厘米1至11线对（5mm至0.45mm分辨率）。每厘米1至4线对之间的测试槽长度为1.25厘米，测试长度为0.9厘米，涉及每厘米5至11线对。

•为了测试几何失真（空间线性），3mm的孔以2cm，4cm和8cm的方形图案间隔开。系统的几何失真可以通过测量这些孔之间的距离来评估。

•低对比度光盘：低对比度敏感度是用安装在测试立方体底座上的丙烯酸光盘进行的。光盘中的圆形凹槽通过音量平均产生低对比度图像。四组三个圆形凹槽的深度分别为0.5mm，0.75mm，1.0mm和2.0mm，直径分别为4mm，6mm和10mm。

•多维数据集支持磁盘：两片多维数据集支持磁盘容纳模体外壳内的立方体，可以很容易地安装和移除。在固定测试立方体的位置的同时，支撑盘为空间线性测量提供信息。

•通过测量Magphan®在x和y方向上的直径来测试几何变形。几何失真也可以通过测量支撑盘上配置为8cm，10cm和12cm正方形的3mm孔之间的距离来评估。

•外壳：外壳组件由外壳和立方体支撑盘（支撑10cm测试立方体）组成。可以使用带有测试立方体和支撑盘的模体外壳进行全面的空间均匀性测量。外壳很容易清洁，并允许使用凝胶以及液体溶液。排水时，多个端口允许不受限制的流量。

注意：Magphan SMR170 MRI性能模体不提供造影剂填充解决方案。客户需要添加他们自己的填充解决方案。
