美国SUN NUCLEAR 3D SCANNER三维水箱

3D SCANNER三维水箱简介：
•3D SCANNER是Sun_Nuclear公司全新设计的一款三维水箱。它与众不同的设计,在现代放射治疗领域中为繁忙的物理师提供准确而可重复性的数据扫描。
•全新设计的几何结构，自动摆位流程和软件不仅提高了测量数据的准确性,同时便水箱的摆位实现全自动化,使测量更加客观，数据重复性更高。

3D SCANNER三维水箱可以支持
•FFF 射束
•立体定向放射治疗射束
•所有常用的治疗计划系统数据采集

3D SCANNER三维水箱优势：
全自动摆位AutoSetupTM
•自动将探头设置到水面，自动调节水箱水平以及将水箱中心与射野中心重合。
•全部摆位流程:<30 min

更好的数据结果
•高信噪比剂量仪可以得到更加平滑的数据
•使用自动摆位消除用户主观判断带来的摆位误差
•无论是纵向，横向，还是对角方向探头的扫描方向均一致
•使用数据库方式有效的管理和共享数据。支持数据搜索
>不管经过多少次处理，原始数据始终保持在数据库中
>以图层的方式保存处理步骤，可随时回到某一个处理步骤

无需平移水箱
•测量任何数据仅需要一次摆位
•无需平移既可以实现650mm的扫描范围
•自动将探头移动到三维空间中任意位置
•无需重新设置探头位置既可以实现探头与扫描方向一致性

3D SCANNER三维水箱特点：

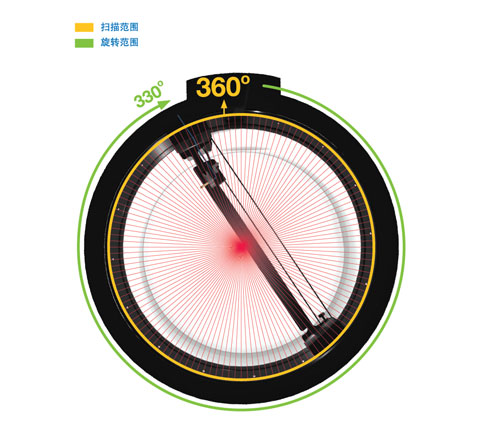

360度扫描∶探头高自由度
•3D SCANNER可以扫描纵向，横向，对角线以及任意角度方向的剂量线,而且能保证扫描方向永远与探头朝向垂直。因为3D SCANNER可以在330度范围里面自由旋转，这样无需平移水箱。

•尽管3D SCANNER是圆柱形设计，它依然可以通过同时平移和旋转来扫描不通过中心点的离轴比数据。

•360 度扫描同时一致性的探头朝向可以得到更加准确的数据，同时无需重新摆放水箱。
美国SUN NUCLEAR 3D SCANNER三维水箱

AutoSetup TM自动摆位
第*一*步
•自动调整水平：3D SCANNER 水面探测器会测量水面上三点的位置，并通过调节两个电动马达自动修正水箱倾斜角度，使扫描平面与水面平行。

第二步
•等中心自动校准：3D SCANNER测量10 x 15cm射野上两个方向的剂量线，由其半影区来判断射野的中心相对3D SCANNER中心的相对位置，然后使用两个电动马达自动将两者中心重合。

第三步
•自动需找测量角度：3D SCANNER在测量两个固定角度剂量线之后，自动计算出与射野边界的角度偏差，利用扫描轴可以旋转特点，自动找到与射野边界相垂直的纵向和横向的方向。

扩展扫描范围:无需平移水箱
•传统的方形三维水箱无法在100cm的条件下测量40x40cm照射野的30cm深度的剂量线，除非用户将水箱在一个方向平移，以整个扫描轴扫描一半的剂量线然后在向另一个方向移动得到另一半的数据。这个方式不仅费时费力，并且可能引入误差降低数据质量。

•3D SCANNER 圆柱形的结构使它比传统的方形三维水箱更有效的利用空间。3DSCANNER无需平移水箱*可以实现65cm的扫描范围。这样无需平移水箱*可以完整的扫描到40x40cm照射野的30cm深度的剂量线。节省时间并且保证数据的准确性。

一体化集成的控制单元
3D SCANNER的设计简化了三维水箱的连接和包装，主要包括以下几点:
•单一数据线
3D SCANNER使用与Sun Nuclear其它产品同样的电源/数据连接线，仅仅用一根导线既可以完成数据和电源的传输，用户无需连接额外的连接线到治疗室。

•控制电路
控制电路部分被集成在水箱箱体上面包括如下组件:
静电计-双通道静电计收集射野和参考探头信号。静电计使用屏蔽层防护可以提高低噪声的扫描数据，减少后期处理。
控制单元一3D SCANNER控制电路驱动马达和其他硬件

•连接面板
探头和扫描附件都可以直接插到接口面板上，并且接口面板上包含所有指示灯。

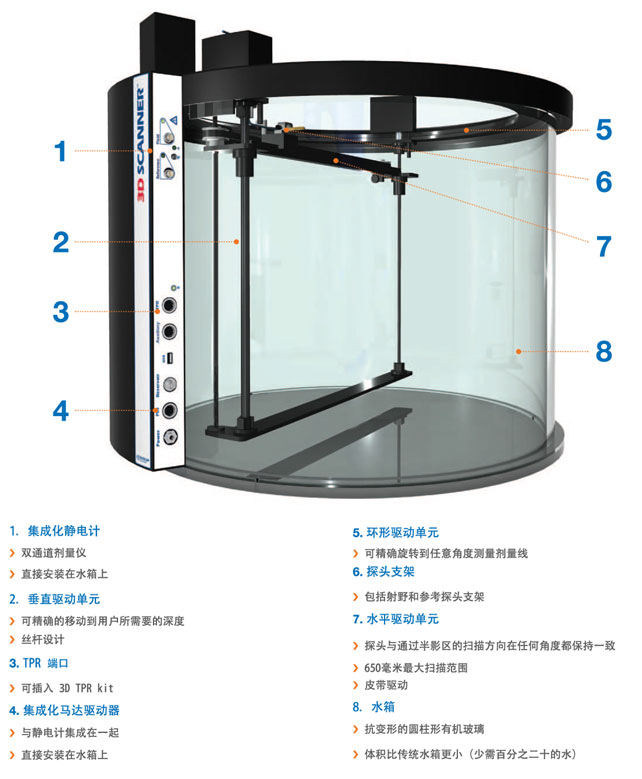

3D SCANNER三维水箱硬件
美国SUN NUCLEAR 3D SCANNER三维水箱

3D SCANNER三维水箱系统
美国SUN NUCLEAR 3D SCANNER三维水箱

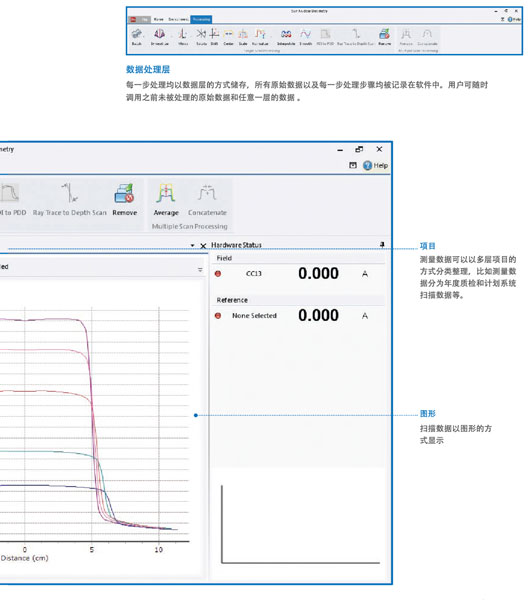

3D SCANNER三维水箱软件

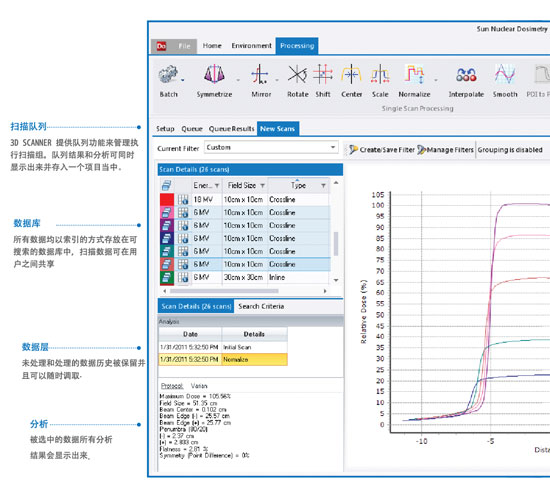

3D SCANNER使用SNC Dosimetry软件操作水箱。SNCDosimetry在继承了传统水箱软件的优点的同时加入了*的新的功能。
美国SUN NUCLEAR 3D SCANNER三维水箱

箱体
箱体形状	圆柱形结构，高质量丙聚酸树脂为材质
箱壁与箱底厚度	壁厚≥13mm 底厚≥19mm
箱内高度	≥670mm
箱内直径	≥670mm
水容积	≥166L
扫描
垂直距离	≥400.0mm
扫描直径	≥650.0mm非移动水箱体
测量照射野范围	测量40x40cm,真正实际测量, 无需移动水箱和二次摆位
扫描机械装置驱动方式	–环形方向驱动：扫描环臂在水箱内定位 –垂直方向驱动：扫描臂在水箱内任何预设高度均可定位，*螺杆设计 –直径方向驱动：探测器在任何扫描方向都保持同一方向，无杆效应产生
电机	数量：3个编码的伺服步进电机
扫描模式	连续和步进式
扫描速度范围	*快16 mm/sec
扫描精度	≤0.1mm
扫描旋转度	≥环形330.0度

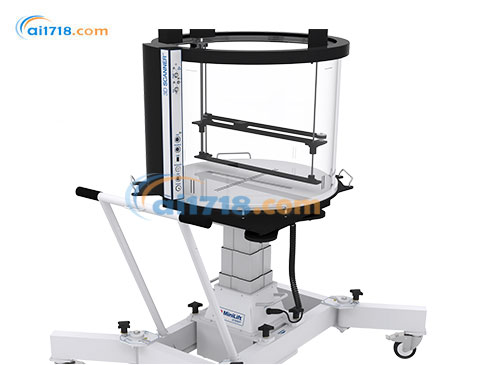

升降台
摆放要求	将水箱设置在需要的SSD位置 *的X,Y轴调节

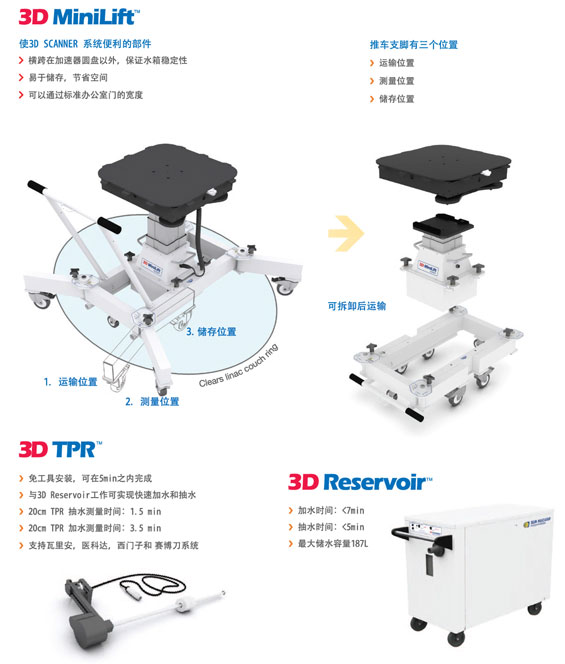

储水车
*快注水排水速度	≤7min ≤5min
静电计
电荷	≥10pC
电压	± 400V
软件功能
工作站许可	应无限制
射线中心设置	应自动设置
水平面设置	应以软件驱动机械装置, 自动调平水箱箱体, 使探测器X、Y驱动轴运动方向与水平面保持一致
水面探测	应自动完成
扫描格式	预先确定每个TPS测量序列和可编辑性全部免费支持Eclipse/Cadplan, iplan, Masterplan, CMS Monaco,Pinnacle, Prowess Panther, Raystation, and CMS XIO等
TPS格式输出	全部免费支持 CMS(Monaco/XIO),Eclipse/Cadplan, Masterplan, Multiplan. Pinnacle 和 Prowess Panther等国际市场主流软件
执行标准/协议	支持所有相关的原始设备制造商和国际标准，包括: AAPM(TG-51, TG-40, TG-51. TG-106), Cyberknife,DIN,ELekta.IAEA. IEC-976. JARP-86 ,Siemens, Varian等
兼容性	兼容性 – 可运行于Windows NT，Windows 2000，Windows XP, Windows 10 – 实时多任务应用软件 – 可以实现与Windows办公软件，如Word、Excel等软件的数据共享（直接拷贝、粘贴） – Windows风格的在线帮助系统 – 可以按照图形、文本等多种式显示、输出测量数据
数据处理	– 数据拷贝、粘贴 – 数据重新归一化、平移、翻转、滤波/平滑
*数据处理追溯功能	结构化存储数据; 数据处理支持层级显示, 支持任意层级的数据编辑.
可支持的测量硬件	– 三维相对剂量测量水箱 – 一维*剂量测量水箱 – 线性阵列探测器系统 – 实时TMR测量系统
探测器兼容性	广泛的探测器兼容性可同时兼容SunNuclear, IBA, PTW, StandImaging 等品牌的电离室与半导体等类型的探头
配件
电脑	以下为运行程序所需电脑之*低配置: I 5处理器集成2G显卡 4 GB以上硬盘空间
