波兰Sonel（索耐） MPI-540多功能电气安全测试仪由爱仪器仪表网代理，MPI-540 多功能仪表用于测试家庭和工业电气设备。该仪器可用于进行测量，测量结果可确定设备的安全状态。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

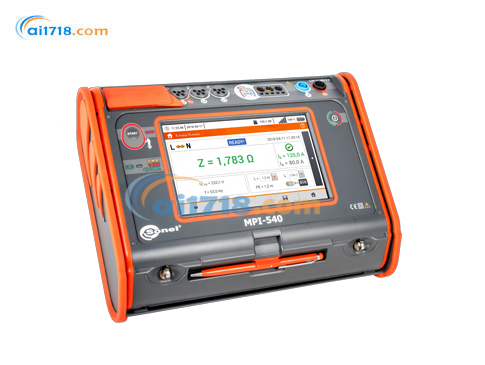

MPI-540多功能电气安全测试仪

MPI-540 多功能仪表用于测试家庭和工业电气设备。该仪器可用于进行测量，测量结果可确定设备的安全状态。此外，用户还可以记录这些地点的电网参数。这样，用户便可以使用单个通用设备来控制电力质量并测量电击保护参数。
通过在自动模式下测试剩余电流断路器的功能以及制造商预先编程的测量序列（所谓的自动测试）实现了测量的显著自动化，这些序列也可以通过自己的序列进行扩展。使用 AutoISO-1000C 适配器可以自动测量 3 芯、4 芯和 5 芯电缆的绝缘电阻。

不仅仅是一台多功能仪表
市场上*大的触摸屏（7”）——*的人体工程学和易用性
可拆卸 microSD 存储卡 – 轻松增加存储容量
锂离子电池 – 延长仪表使用寿命
三相电能记录仪——先进的电能质量诊断
实时显示网络参数——立即评估测试现场状况
参数测量符合 EN 61000-4-30 标准 S 级要求 - 测量精度高
能源成本计算器——快速评估潜在节省
测量与接地和防电相关的所有参数 - 只需一台设备即可
快速测量 RCD 保护网络中的故障回路阻抗，无需触发（*多几秒钟）——节省时间
自动测量 – 能够按顺序执行自动测量 – 简化测量 • 从测量到报告的快速路径 – 节省时间

MPI-540多功能测试仪特征
该仪表具有高于平均水平的功能。它结合了几种设备的测量功能，同时确保了同样出色的精度。
MPI-540 可以按照 EN 61000-4-30 的 S 类记录 50/60 Hz 电能质量参数：
电压 L1、L2、L3，– 范围高达 500 V 的平均值，» L1、L2、L3 电流，– 范围高达 3 kA 的电流测量平均值（取决于所用的电流探头），
频率在 40 Hz – 70 Hz 范围内，
有功功率（P）、无功功率（Q）和视在功率（S），
功率因数 (PF)、cosφ、tanφ、
谐波（电压和电流*高可达40次），
电流和电压的总谐波失真 (THD)，
记录电流和电压事件，
能量流——4 个象限。
MPI-540可用于根据适用法规对电气设备进行调试的所有测量：
短路环路阻抗（也适用于装有 RCD 保护的电路），
RCD 参数，
绝缘电阻，
接地电阻（4种测量方法+土壤电阻率测量），
保护和等电位连接的连续性，
光强度测量，
相序测试，
电机旋转方向测试。

自动装置安全测试
MPI-540可实现住宅、商业和工业电气设备的安全控制。测量可通过以下方式轻松实现自动化：
剩余电流装置 (RCD) 测试的自动模式，
自动测量——可自由配置的测量序列，
AutoISO-1000C 适配器用于自动测试 3、4 和 5 芯电缆的绝缘电阻，无需切换。

三相电能质量记录仪
该设备具有三相电能质量记录仪，具有实时模式视图，可以记录电压、电流、功率、谐波和 THD 等电网参数。该仪表可以实时读取选定的参数并将其图形显示在屏幕上。这些参数的测量和显示与存储卡上的记录同时进行。在实时模式下，用户可以看到：
电压和电流波形（示波器），
电压和电流时间图，
相量图，
以表格形式显示多个参数，
电流和电压谐波的频谱图。

易于阅读
该设备配备彩色 TFT LCD 触摸屏，分辨率为 800x480 像素，对角线为 7 英寸，操作方便，易于读取参数和绘制的波形。此屏幕尺寸可显示更多信息，随时可用。界面在任何条件下都清晰可见 - 这也要归功于显示符号的适当大小。附带的触控笔允许戴着绝缘手套工作。

内置帮助系统
该设备内置有带测量图表的帮助屏幕。借助此功能，您可以轻松快速地检查并确保如何根据执行的测量类型连接到给定系统。

增强对环境条件的抵抗力
MPI-540仪表可很好地应对恶劣的环境条件。独特的外壳防护等级为 IP51，可防止灰尘和水的侵入。它可抵抗机械损坏，特殊的设计让您可以轻松使用仪表盖屏蔽触摸屏。除了防止损坏之外，它还允许您方便地携带和在不同位置使用该设备。

通信和软件
该设备的一个非常强大的功能是具有众多通信接口和与外部软件的协作。您可以通过 USB 端口、可移动 SD 存储卡或无线通信（蓝牙、Wi-Fi）轻松地将测量数据传输到计算机。为了生成有关电击保护测量的报告，请使用Sonel Reports PLUS软件。免费的Sonel Reader软件可将下载的数据保存为*简单的格式并进行打印。专门的免费Sonel Analysis软件用于读取和分析电能质量记录仪的数据。

MPI-540多功能电气安全测试仪

规格 – 电气安装参数

测量功能	测量范围	显示范围	解决	准确性
故障回路阻抗
故障回路 Z L-PE、 Z L-N、 Z L-L	0.13 Ω…1999.9 Ω 符合 IEC 61557 标准	0.00Ω…1999Ω	从 0.001 Ω	±（5% mv + 30 位）
RCD 模式下的故障回路 Z L-PE	0.50 Ω…1999 Ω 符合 IEC 61557 标准	0.00Ω…1999Ω	从 0.01 Ω	±(6% mv + 5 位数字)
RCD 参数的测量
RCD 脱扣试验及脱扣时间测量 tA测量电流 0.5 I Δn , 1 I Δn , 2 I Δn , 5 I Δn
普通短延时 RCD	0 毫秒…300 毫秒	0 毫秒…300 毫秒	1 毫秒	±(2% mv + 2 位)
选择性 RCD	0 毫秒…500 毫秒	0 毫秒…500 毫秒	1 毫秒	±(2% mv + 2 位)
RCD 跳闸电流 I A测量电流 0 0.2 I Δn …2.0 I Δn
用于正弦剩余电流（交流型）	3.3毫安…1000毫安	3.3毫安…1000毫安	从 0.1 毫安	±5%电流
用于单向剩余电流和单向 6 mA 直流偏置（A 型）	3.5毫安…700毫安	3.5毫安…700毫安	从 0.1 毫安	±10%电流
用于直流剩余电流（B 型）	2.0毫安…1000毫安	2.0毫安…1000毫安	从 0.1 毫安	±10%电流
接地电阻
三极法和四极法	0.50 Ω…1.99 kΩ 符合 IEC 61557-5 标准	0.00Ω…1.99kΩ	从 0.01 Ω	±(2% mv + 3 位数字)
3极+夹具法	0.00Ω…1.99kΩ	0.00Ω…1.99kΩ	从 0.01 Ω	±(2% mv + 4 位数字)
双夹法	0.00Ω…99.9kΩ	0.00Ω…99.9kΩ	从 0.01 Ω	±(10% mv + 4 位数字)
对地电阻	0.0 Ω·m…99.9 kΩ·m	0.0 Ωm…99.9 kΩm	从 0.1 Ωm	取决于 R E测量的精度
绝缘电阻
测量电压 50V	50 kΩ…250 MΩ 符合 IEC 61557-2 标准	0千欧…250兆欧	1kΩ以上	±(3% mv + 8 位)
测量电压 100V	100 kΩ…500 MΩ 符合 IEC 61557-2 标准	0千欧…500兆欧	1kΩ以上	±(3% mv + 8 位)
测量电压 250V	250 kΩ…999 MΩ 符合 IEC 61557-2 标准	0kΩ…999MΩ	1kΩ以上	±(3% mv + 8 位)
测量电压 500V	500 kΩ…2.00 GΩ 符合 IEC 61557-2 标准	0千欧姆…2.00千欧姆	1kΩ以上	±(3% mv + 8 位)
测量电压 1000V	1000 kΩ…4.99 GΩ 符合 IEC 61557-2 标准	0kΩ…9.99GΩ	1kΩ以上	±(3% mv + 8 位)
保护导体和等电位连接的电阻
用±200 mA电流测量保护导体和等电位连接的电阻	0.12 Ω…400 Ω 符合 IEC 61557-4	0.00 Ω…400 Ω	从 0.01 Ω	±（2% mv + 3 位）
小电流测量电阻	0.0Ω…1999Ω	0.0Ω…1999Ω	从 0.1 Ω	±（3% mv + 3 位）
光强度
以勒克斯 (lx) 为单位进行测量	0 lx…399.9 klx	0 lx…399.9 klx	0.001 lx 起	±(2% mv + 5 位数字)
以英尺烛光 (fc) 为单位进行测量	0 FC...39.99 肯德基	0 FC...39.99 肯德基	从 0.001 fc	±(2% mv + 5 位数字)
相序指示	同向（正确），反向（错误），U L-L电压：95 V…500 V (45 Hz…65 Hz)

“mv”-测量值

规格 – 三相电能质量记录仪

该设备设计用于以下电源：

标称频率 50/60 Hz
额定电压：64/110 V、110/190 V、115/200 V、127/220 V、220/380 V、230/400 V、240/415 V、254/440 V、290/500 V
直流网络

支持的系统：

单相
分相共氮
三相 – 带或不带 N 导体的 WYE
三相 – 三角形

范围	测量范围	*大分辨率	准确性
交流电压（TRMS）	0.0...500V	0.01% 名义值	±0,5% U标称值
交流电 (TRMS)	取决于夹具*	0.01%名义值	如果 mv ≥ 10% I nom，则为 ±2% mv ；如果 mv < 10% I nom ，则为±2% I nom（误差不考虑钳位误差）
频率	40.00…70.00 赫兹	0.01 赫兹	±0.05 赫兹
有功功率、无功功率、视在功率和畸变功率	取决于配置（传感器、夹具）	4 位有效数字	取决于配置（传感器、夹具）
有功、无功和视在电能	取决于配置（传感器、夹具）	4 位有效数字	功率误差
cosφ 和功率因数 (PF)	0.00…1.00	0.01	±0.03
谐波
电压	对于交流电压真有效值	对于交流电压真有效值	如果 mv ≥ 3% U nom ，则为 ±5% mv；如果 mv < 3% U nom，则为±0.15% U nom
当前的	对于交流电真有效值	对于交流电真有效值	如果 mv ≥ 10% U nom ，则为 ±5% mv；如果 mv < 10% U nom ，则为±0.5% U nom
总谐波失真
电压	0.0…100.0%（相对于 RMS 值）	0.1％	±5％
当前的	0.0…100.0%（相对于 RMS 值）	0.1％	±5％
不平衡因素	0.0…10.0%	0.1％	±0.15%（*误差）

F-1A、F-2A、F-3A 夹钳：0…3000 A AC（10 000 A p-p）
C-4A 夹钳：0…1200 A 交流
C-5A 钳形表：0…1000 A 交流/0…1400 A 直流
C-6A 夹钳：0…12 A 交流
C-7A 夹钳：0…100 A 交流

带钳表的交流电流测量（真有效值）

	C-4A	C-5A	C-6A	C-7A	F-1A	F-2A	F-3A
额定电流	1200A交流	1000A 交流 1400A 直流	12A交流	100A交流	3000A交流	3000A交流	3000A交流
频率	30赫兹…10千赫	直流…5 kHz	40赫兹…10千赫	40赫兹…1千赫	40赫兹…10千赫	40赫兹…10千赫	40赫兹…10千赫
被测导体*大直径	52 毫米	39 毫米	20 毫米	24 毫米	380 毫米	250 毫米	140 毫米
*低准确度	≤0.5%	≤1.5%	≤1%	0.5％	0.5％	0.5％	0.5％
电池电源	-	√	-	-	-	-	-
引线长度	2.2 米	2.2 米	2.2 米	3 米	2.5 米	2.5 米	2.5 米
测量类别	电压300V	电压300V	电压300V	三、300V	电压600V	电压600V	电压600V
防护等级	IP40	IP40	IP40	IP40	IP67级	IP67级	IP67级
