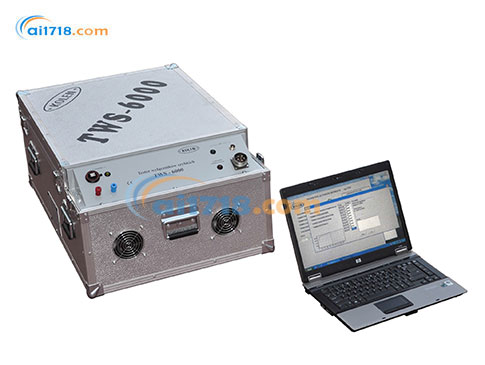

波兰KOLEN TWS系列高速直流断路器测试仪由爱仪器仪表网代理,本产品用于测试安装在牵引变电站的高速直流断路器(HSCBs),电流高达6000A。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
TWS系列高速直流断路器测试仪简介:
•TWS测试仪设计用于测试安装在牵引变电站的高速直流断路器(HSCBs),电流高达6000A。
•测试在现场进行,无需断路器运送到实验室。
•电子式TWS 测试仪是一种便携式电力测试设备,其能够产生极大值达6000或3000A的电流脉冲,用于检查HSCB 电流调节功能并测量非常低的电阻,例如,接触电阻。
•根据执行的测试类型,电流的脉冲持续时间从几百毫秒到两秒不等。通过电阻的序列切换来实现被测电路中的电流整形。来源是一个充电的大容量超级电容器。
TWS系列高速直流断路器测试仪特点:
•将脉冲测试电流整形至6000/3000A,可进行电流设定值测量
•对断路器的性能进行测量,电流可以达到电流设定值的100%
•HSB关断时间测量,电流可以达到电流设定值的的120%
•测量电阻功能,从1uΩ到250uΩ
•自动诊断可能存在的问题,具备电流整形模块
TWS系列高速直流断路器测试仪专为以下设计
•公司运行中的高速断路器,修理或维护调整后等测试其性能的用途。
•高速断路器的生产商,用于测试技术产品线终端的成品参数。
•管理启动功能, 数据注册,起草报告等均由计算机执行。
•软件提供操作员和测试人员之间的通信,允许输入数据并跟踪进度和测试结果。
•测试过程中的电流以图形显示在计算机屏幕上以便于分析。
•当重要或必要时,会显示对命令或结果的附加注释,使测试仪的操作变得简单。
•测试结果存储在计算机内存中,可以打印并用于准备测试报告。
•TWS 的主要优势之一是其230V / 50 H z 单相电源和相对较低的功耗(2 kVA) 供电。
•它可以在任何工厂中毫无困难地使用测试仪。
•比较来看,从230V/50Hz线直接供电至6000/3000A直流电(无超级电容器)的转换器需要大约60/30kVA电源盒。
•HSCB 测试仪TWS 的框图:
•PS - 电源, PC - 电脑,
•WS - 正在测试的HSCB, BSC - 一组电容器,
•PT - 整流器, VR - 可变电阻器,
•PP - 电流转换模块, uP - 微控制器,
•DR - 用于可变电阻器的晶体管的驱动器,
•T1, T2, ... Tn - 晶体管开关,
•PE - 用于电子零件的电源,
•U-, U + - 触点用于测量断路器触点的电压,
•KP 和KM - 连接电缆。
外形尺寸
•可变电阻电容器箱 尺寸770 x 525 x 370, 重量约52/48 公斤
•电源手提箱 尺寸415 x 315 x 200, 重量约15 公斤
•运输电缆手提箱 尺寸415 x 315 x 220; 重量约一组电缆15 公斤
TWS系列高速直流断路器测试仪简介:
•TWS测试仪设计用于测试安装在牵引变电站的高速直流断路器(HSCBs),电流高达6000A。
•测试在现场进行,无需断路器运送到实验室。
•电子式TWS 测试仪是一种便携式电力测试设备,其能够产生极大值达6000或3000A的电流脉冲,用于检查HSCB 电流调节功能并测量非常低的电阻,例如,接触电阻。
•根据执行的测试类型,电流的脉冲持续时间从几百毫秒到两秒不等。通过电阻的序列切换来实现被测电路中的电流整形。来源是一个充电的大容量超级电容器。
TWS系列高速直流断路器测试仪特点:
•将脉冲测试电流整形至6000/3000A,可进行电流设定值测量
•对断路器的性能进行测量,电流可以达到电流设定值的100%
•HSB关断时间测量,电流可以达到电流设定值的的120%
•测量电阻功能,从1uΩ到250uΩ
•自动诊断可能存在的问题,具备电流整形模块
TWS系列高速直流断路器测试仪专为以下设计
•公司运行中的高速断路器,修理或维护调整后等测试其性能的用途。
•高速断路器的生产商,用于测试技术产品线终端的成品参数。
•管理启动功能, 数据注册,起草报告等均由计算机执行。
•软件提供操作员和测试人员之间的通信,允许输入数据并跟踪进度和测试结果。
•测试过程中的电流以图形显示在计算机屏幕上以便于分析。
•当重要或必要时,会显示对命令或结果的附加注释,使测试仪的操作变得简单。
•测试结果存储在计算机内存中,可以打印并用于准备测试报告。
•TWS 的主要优势之一是其230V / 50 H z 单相电源和相对较低的功耗(2 kVA) 供电。
•它可以在任何工厂中毫无困难地使用测试仪。
•比较来看,从230V/50Hz线直接供电至6000/3000A直流电(无超级电容器)的转换器需要大约60/30kVA电源盒。
•HSCB 测试仪TWS 的框图:
•PS - 电源, PC - 电脑,
•WS - 正在测试的HSCB, BSC - 一组电容器,
•PT - 整流器, VR - 可变电阻器,
•PP - 电流转换模块, uP - 微控制器,
•DR - 用于可变电阻器的晶体管的驱动器,
•T1, T2, ... Tn - 晶体管开关,
•PE - 用于电子零件的电源,
•U-, U + - 触点用于测量断路器触点的电压,
•KP 和KM - 连接电缆。
外形尺寸
•可变电阻电容器箱 尺寸770 x 525 x 370, 重量约52/48 公斤
•电源手提箱 尺寸415 x 315 x 200, 重量约15 公斤
•运输电缆手提箱 尺寸415 x 315 x 220; 重量约一组电缆15 公斤
HSCB测试仪TWS-6000/TWS-3000的参数 | |
电源电压 | 230 V ± 10% / 50 H z |
电容器电池组的电压 | 高达8VDC |
HSCB测试的电流 | 高达6000A/3000A |
防护等级 | IP20 |
服务工作温度范围 | +5°C - + 40°C |
功耗 | +5°C - + 40°C |
电流测量精度 | 2.50% |
