奥地利BAUR protrac电缆故障定位系统由爱仪器仪表网代理，本产品集声波和电磁故障*定位功能以及电缆外护套故障定点功能于一身，因此适合于各种应用。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

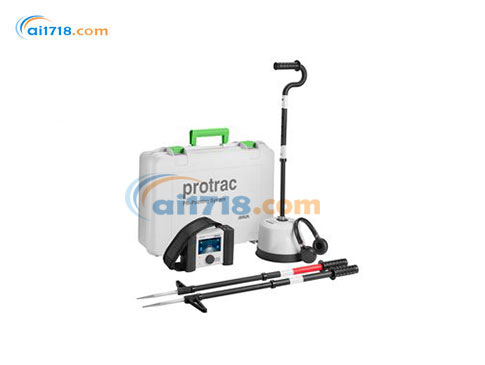

protrac电缆故障定位系统

凭借蓝牙 ® 连接，拥有独特的易用性

具备*的 3D 用户故障导览功能

音质出色且用途广泛

可结合电缆线路数据，通过 BAUR Fault Location App * 进行预定位，节省时间

BAUR *定位系统 protrac® 用于高*地确定电缆和电缆护套的故障位置。该系统融合了声波和电磁故障*定位功能，以及电缆外护套故障定点功能，适用于各种相关应用场景。

由于采用了*新技术，使用 protrac® 定位故障位置既迅速又*。创新的两级信号处理方案能实现极高的敏感度和*度，同时*大程度抑制背景噪声。准备好的测量数据会直接通过蓝牙 ® 传输到耳机和控制单元 CU。无线连接确保了更高的易用性、更大的移动自由度，还避免了繁琐的连线。

测量参数会根据环境条件自动设置。结合电容触摸屏的直观操作，使用 protrac® 变得格外轻松便捷。

protrac电缆故障定位系统功能

对电缆故障进行声波和电磁*定位

用跨步电压法对电缆护套和接地故障进行*定位

protrac电缆故障定位系统优点

独特的易用性

所有系统组件均通过蓝牙 ® 无线连接

操作单元和地音探听器之间距离可达 40m

可通过充电电池或普通电池供电

在不使用耳机的情况下，也能通过操作单元中的集成扬声器工作

*的 3D 用户导览

3D 显示中提供*的左右导航和故障方向指引

实时计算并显示故障距离，包含历史测量值

出色的音质和广泛的用途

自适应两级背景噪声抑制 ANS（Adaptive Noise Suppression）

地音探听器采用背景噪声抑制结构

能明确区分故障耐压强度噪声与电缆故障定位系统撞击噪声

通过 BAUR Fault Location App * 节省时间

利用 BAUR 电缆故障定位系统中 GIS 数据库的可用电缆线路数据，在地图浏览中*预定位故障位置

可直接获取和使用地理信息

protrac电缆故障定位系统操作单元 CU（Control unit）

操作单元通过 3D 显示提供清晰直观的故障导航。带有历史记录的故障距离和方向指引，能帮助用户准确、快速地找到故障位置。

通过触摸屏进行便捷直观的操作

通过清晰的 3D 显示和左右指引实现用户导航

实时计算并显示故障距离，包含历史测量值

在不使用耳机时，也可通过集成扬声器工作

耳机音量限制为 85dB (A)，以保障劳动安全

高对比度、高亮度且强光下可视的彩色屏幕

可通过充电电池或非充电电池灵活供电

可在设备中直接对电池充电

protrac电缆故障定位系统地音探听器 AGP（Acoustic Ground Probe）

功能强大的压电式传感器，具有高度的长期测量稳定性，专为恶劣环境下长期使用设计

通过两级信号处理方案实现自动自适应背景噪声抑制，利用统计方法和可用信号信息的智能链接，以自适应方式抑制干扰信号

能明确区分地面电缆故障声与电缆故障定位系统直接撞击噪声

通过蓝牙 ® 直接将信号数据传输到耳机和操作单元 CU（作用范围可达 40m）

具备简单的电缆路径识别功能

采用背景噪声抑制结构

三脚架确保与坚固表面可靠接触

不同长度的触头可在松散地面上实现更好的接触

在地面倾斜度很大的情况下，仍具有高度的抗风和站立稳定性

可通过充电电池或非充电电池灵活供电

可在设备中直接对电池充电

protrac电缆故障定位系统技术数据

设备	参数	详情
地音探听器 AGP	滤波器	自适应噪声抑制 (Adaptive Noise Suppression)
	声波增益	自动 / 手动，0 – 34 dB
	电磁增益	自动 / 手动，0 – 50 dB
	运行时间测量范围	0 – 100 ms（约 50 m @ v = 500 m/s）
	分辨率	21 µs（约 0.1 m @ v = 500 m/s）
	声音频宽	1 Hz – 2 kHz
	距离显示	单位为毫秒、米或英尺，包括历史测量值
	左右指引	是
	电缆护套故障定位	-
	测量范围	1 µV – 220 V
	干扰抑制	50/60 Hz，16 2/3 Hz，DC
	零点调整	自动
跨步电压测量头 SVP	长度	可伸缩，约 580 mm – 1100 mm
	每个探头重量	约 0.9 kg
操作单元 CU	用户界面语言	德语、英语、法语、意大利语、荷兰语、波兰语、葡萄牙语、俄语、西班牙语、捷克语、匈牙利语
	扬声器	3 W
	显示器	穿透式彩色液晶显示屏
	显示器尺寸	4.3"，480 x 272 像素
	亮度	800 cd/m²
	触摸屏	电容式，可戴手套操作
	电源 - 充电电池供电	8 x NiMH Mignon 1.2 V IEC LR6
	电源 - 电池供电	8 x 碱性电池 1.5 V IEC LR6
	充电电池或电池续航时间	约 6 h*
	充电时间	约 3.5 h
	防护等级	IP54
	尺寸（宽 x 高 x 深）	205 x 143 x 69 mm
	重量	约 1.1 kg
-	数据传输	蓝牙 ®
-	作用范围	40 m
-	电源 - 充电电池供电	6 x NiMH Mignon 1.2 V IEC LR6
-	电源 - 电池供电	6 x 碱性电池 1.5 V IEC LR6
-	充电电池或电池续航时间	约 16 h*
-	充电时间	约 3.5 h
-	防护等级	IP65
-	尺寸（宽 x 高 x 深）	Ø 225 x 146 mm
-	重量	约 2.6 kg（不含手柄）；约 3.2 kg（含手柄）
一般信息	充电电池充电器 - 电源	100 – 240 V，50/60 Hz
	充电电池充电器 - 输出电压	DC 4.8 – 12 V，0.8 A
	安全 / 劳动保护	音量限制为 85 dB (A)
	环境温度（运行）	-20 至 +60 °C
	储藏温度	-20 至 +70°C
	相对空气湿度	非冷凝
	安全和电磁兼容性 (EMC)	符合 CE 标准，符合低电压指令 (2014/35/EC)、电磁兼容性指令 (2014/30/EC)、环境影响 EN 60068 - 2 和后续版本
