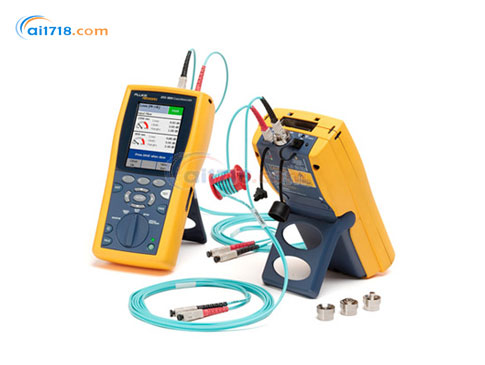

DTX系列铜缆认证分析仪,美国FLUKE(福禄克)-爱仪器仪表网

美国Fluke DTX系列铜缆认证分析仪由爱仪器仪表网代理，本产品可确保布线安装公司符合所有 TIA/ISO 标准。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
•该铜缆认证测试仪可确保布线安装公司符合所有 TIA/ISO 标准
•DTX 可以显著减少认证总成本，每年高达 33%
•*受信赖、使用*多的的测试仪 — 迄今为止已经认证过超过十亿条铜链路
•通过 ETL 独立验证，符合 ISO IV 级和 TIA IIIe 级准确性要求
•分析测试结果并使用 LinkWare 报告软件创建的测试报告
•已获得全球 20 多家电缆公司的认可
•以 DTX 光纤模块执行基本光纤认证，速度可提高五倍
•执行扩展光纤认证
•在 9 秒钟内完成 Cat 6 认证
•*故障诊断 — 故障处理比平时快一倍
•*快的设置和结果管理时间
•超越 IIIe 级和 IV 级的测试仪精度
•UL *认证
•Fluke Networks 推出的 DTX CableAnalyzer Series 是您现在和将来的测试平台
•这一革新性的面向未来的平台对测试过程的所有方面进行改进，可显著减少总的认证时间
•DTX 系列电缆测试仪大幅度缩短了总的认证时间

产品特点：
•它能够在 9 秒内开始 Cat 6 自动测试,不仅满足 TIA-568-C 和 ISO 11801：2002 认证要求，而且还能更快地收到结构化布线保证
•除了快捷方便外，您还会得到*高的准确度，因为 DTX 是*采用以下项目的测试仪：符合标准且以电气为中心的*性链路测试适配器
•此外，DTX-1800 完全遵照业界的 500 MHz 标准对 10 千兆电缆性能和外部串扰（ANEXT 和 AFEXT）进行测量，因此是一项*的、真正面向未来的投资
•即使在使用中跨电源的情况下，AC Wiremap 也可验证以太网供电服务的双绞线布线是否符合 TIA/EIA 标准
•目前大约有超过 50,000 多台投入使用，因此 DTX 系列测试仪无疑是业界*值得信赖的电缆认证设备

线缆类型	屏蔽和非屏蔽双绞线对（STP、FTP、SSTP 和 UTP）LAN 布线： TIA 4、5、5e、6 和 6A 类：100 Ω ISO/IEC C 级和 D 级：100Ω 和 120Ω ISO/IEC E、F 和 FA 级:100 Ω
标准链路接口适配器	Cat 6A/EA 级链路适配器: TIA Cat 3、4、5、5e、6、6A 和 ISO/IEC C、D、E 和 EA 级链路 Cat 6A/EA 类信道适配器: TIA Cat3、4、5、5e、6、6A 和 ISO/IEC C、D、E 和 EA 级信道
测试标准	TIA3、5e、6 和 6A 类，依据 ANSI/TIA-568-C.2 TIA 5 类（1000BASE-T），依据 TIA TSB-95 TIA 6 类，依据 TIA/EIA-568B.2-1 TIA TSB-155（仅 DTX-1800） ISO TR 24750 （仅 DTX-1800） ISO/IEC 11801C、D 和 E、 EA 和 F（仅 EA、F 和 FA DTX-1800）级 EN 50173C、D、E、 EA 和 F （仅 EA、F 和 FADTX-1800）级 ANSI TP-PMD IEEE 802.3 10BASE-T、100BASE-TX 和 1000BASE-TX IEEE 802.3an 10BASE-T
自动测试速度	完整的双向 6 类双绞线对链路自动测试在 9 秒之内即可完成完整的双向 6A 类 ISO/IEC F 级链路自动的测试在22秒之内即可完成
所支持的测试参数	（测试参数及测试的频率范围由所选择的测试标准所决定）布线图长度传输延迟延迟时差直流环路阻抗插入损耗（衰减）回波损耗（RL）、远端回波损耗近端串扰、远端近端串扰衰减串扰比（ACR-N）、远端衰减串扰比 ACR-F（ELFEXT）、远端 ACR-F 综合 ACR-F（ELFEXT）、远端综合 ACR-F 综合近端串扰、远端综合近端串扰综合 ACR-N、远端综合 ACR-N 综合外部近端串扰（PS ANEXT）综合外部衰减远端串扰比（PS AACR-F）
线缆音频发生器	产生可被例如 Fluke Networks IntelliTone 探头等音频探头检测到的音频。在所有线对上产生音频。所有线对频率范围：音频的频率范围：440 Hz 至 831 Hz
显示屏	对角线长 3.7 英寸（9.4 厘米），宽 240 点，高 320 点，伪彩，带背景灯的透射型 LCD。
输入保护	能经受持续的电话电压和 100 mA 的过流。偶尔的 ISDN 过压不会造成仪器损坏
箱包	由减震材料包覆成型的耐冲击性塑料箱
体积	主机与智能远端：8.5 英寸 x 4.4 英寸 x 2.4 英寸（21.6 厘米 x 11.2 厘米 x 6 厘米），额定
重量	2.4 磅（1.1 千克），标称（无适配器或模块）
操作温度	32°F 至 104°F（0°C 至 40°C）
贮存温度	-4°F 至 104°F（-20°C 至 60°C）
工作相对湿度（% RH 无冷凝）	32°F 至 95 °F (0°C 至 35°C):0 % 至 90 % 95°F 至 113°F (35°C 至 45°C): 0 % 至 70 %
振动	随机，2 g，5 Hz -500 Hz
冲击	1 米跌落试验（无论是否带有模块和适配器）
安全	CSA C22.2 No. 1,010.1：1992 EN 61010-1 第 1 版修订 1，2
污染等级	IEC 60664 中描述的 2 级污染，遵守 IEC 60950 “信息技术设备安全性，1999” 标准
海拔	工作时：4000 米；贮存时：12000 米
EMC	EN 61326-1
电源	主机与远端：锂离子电池组，7.4 V, 4000 mAh 典型的电池寿命：12 至 14 小时充电时间（关机状态）：4 小时（低于 40 °C）交流适配器/充电器，美国版：线性电源; 输入交流电压 108 V 到 132V ，60 Hz；输出直流电压 15 V，1.2 A 交流适配器/充电器，国际版：开关电源；输入交流电压 90 V 到 264 V ， 48 至 62 Hz；输出直流电压15 V，1.2 A （隔离输出）主机中存储单元备用电池：锂电池锂电池典型寿命：5 年在 0 °C 至 45 °C （32°F 至 113°F）温度范围外，电池不会充电。在 40 °C 至 45 °C （104°F 至 113°F）温度范围内，电池充电效率会降低。
所支持的语言	英国、法国、德国、西班牙、葡萄牙、意大利、日语、简体中文、繁体中文、韩语、俄语、捷克语、波兰语、瑞典语、匈牙利语。
校验	维修中心校验周期为一年
性能规格	注：所有对双绞线布线测试的技术指标都适用于 100 Ω 电缆。关于其它阻抗电缆测试性能的信息，请联系 Fluke Networks。
基线精度	超过 IEC 61935-1/Ed. 标准要求的 IV 级精度3。
6A 类/ EA级链路测试模式（向下兼容）	DTX 电缆分析仪远超过 ANSI/TIA-1152 和 IEC 61935-1/Ed. 3 标准要求的 III 级精度
F 级链路测试模式	DTX-1800 达到或超过 IEC 61935-1/Ed. 标准要求的 IV 级精度3。
双绞线对布线长度	（长度指标不包含电缆 NVP 值的不确定性）
参数	单端测试双端测试（主测试仪和远端测试仪）
范围	单端测试：800 米（2600 英尺）双端测试（主测试仪和远端测试仪）：150 米（490 英尺）
分辨率	单端测试：0.1 米或 1 英尺双端测试（主测试仪和远端测试仪）：0.1 米或 1 英尺
精度	单端测试：± （1 米 4%）双端测试（主测试仪和远端测试仪）：± （1 米 4%）
延迟时差
参数	双绞线对布线
范围	0 ns 至 100 ns
分辨率	1 ns
精度	± 10 ns
直流环路电阻测试
参数	双绞线对布线
范围	0 Ω 至 530 Ω
分辨率	0.1 Ω
精度	± (1 Ω + 1 %)
过载恢复时间	过电压后 10 分钟内恢复额定精度。重复或长期过压之后需要重新设置基准。

型号/名称	说明
DTX-1800金牌支持服务 »	DTX-1800 电缆认证分析仪：包括 DTX-1800 主测试仪与智能远端测试仪、LinkWare PC 软件、128MB MMC 卡、Cat 6A/E A级永久链路适配器（2个）、Cat 6A/E 级通道适配器（2个）、通话用耳机（2 个）、交流充电器（2 个）、便携包、USB 接口电缆（Mini-B）和用户手册
DTX-1800 120/GLD	DTX-1800 CableAnalyzer 及一年金牌支持（仅限于美国和欧洲。欧洲订购 DTX-1800/GLD-EU）
DTX-1200金牌支持服务 »	DTX-1200 电缆认证分析仪:包括 DTX-1200 主测试仪与智能远端测试仪、LinkWare PC 软件、Cat 6 /E 级永久链路适配器（2 个）、Cat 6/E 级通道适配器（2 个）、通话用耳机（2 个）、交流充电器（2 个）、便携包、USB 接口电缆（Mini-B）、用户手册
DTX-1200/GLD-EU	DTX-1200 CableAnalyzer 及一年金牌支持（仅限于欧洲）。
DTX-LT金牌支持服务 »	DTX-LT 电缆认证分析仪:包括 DTX-LT 主测试仪与智能远端测试仪、LinkWare PC 软件、Cat 6/E 级永久链路适配器（2 个）、Cat 6 /E 级通道适配器（1 个）、交流充电器（2 个）、便携包、USB 接口电缆（Mini-B）、用户手册（2 本）、便携包、用户手册
DTX-ELT金牌支持服务 »	CableAnalyzer 6 类电气安装验证者（仅限欧洲、中东和非洲地区）
DTX-CLT-J金牌支持服务 »	CableAnalyzer 5e 类电气安装验证者（仅限日本地区）
DTX-ELTPRO金牌支持服务 »	CableAnalyzer 6 类永久链路适配器电气安装验证者（仅限欧洲、中东和非洲地区）。

型号/名称	说明
DTX-1800-E金牌支持服务 »	DTX-1800 和双件套装 DTX 环型通量多模光纤模块，分别包括：组合到单个输出端口的 850 nm 和 1300 nm LED 光源符合环型通量的套装测试参考线 (EF-TRC) 850/1300/1310/1550 nm 功率计集成 VFL
DTX-1800-ES金牌支持服务 »	带环型通量多模和单模光纤模块的 DTX-1800：包括 DTX-1800 CableAnalyzer、DTX-EFM2 多模光纤模块套装、DTX-SFM2 单模光纤模块套装、多模环型通量兼容测试基准线 (EF-TRC) 套装、单模测试基准线 (EF-TRC) 套装和单模测试基准线套装
DTX-1800-E 120/GLD	带环形通量多模光纤模块的 DTX-1800 及一年金牌支持（仅限于美国和欧洲。欧洲订购 DTX-1800-E/GLD-EU）

型号/名称	说明
DTX-OTDR-QMOD金牌支持服务 »	DTX Compact OTDR 模块：包括 850/1300/1310/1550 OTDR 模块和便携包。
DTX-1800/SR	DTX-1800 智能远端外接附件

型号/名称	说明
DSP-PM11A	NORDX GIGABIX（T568A）个性化模块
DSP-PM11B	NORDX GIGABIX（T568B）个性化模块
LinkWare	LinkWare Cable Test Management Software：免费下载地址：www.flukenetworks.com/linkware
LinkWare-Stats	LinkWare Stats：LinkWare 的统计测试结果分析软件选项
DTX-CASE	硬质便携箱 — DTX 系列
DTX-TSET	用于 DSP 和 DTX Cable Analyzers 的头戴式耳机
DTX-ACUN	通用交流充电器
DTX-ACNA	交流充电器，北美
DTX-CASE	标准便携包 – DTX 系列
DTX-STRP	DTX 背带
DTX-USB	USB 接口电缆（Mini-B）
DTX-SER	串行 RS-232 电缆（ DB-9 至 IEEE 1394）
DTX-LION	锂离子电池组
铜缆适配器和附件
DTX-10GKIT金牌支持服务 »	DTX-1800 外部串扰分析仪套件包括：两个 DTX-AXTLK1 通信模块、Windows 版 DTX AxTalk AnalyzerTM 软件、2 个 Cat 6A/EA 永久链路适配器（DTX-PLA002S）以及针对外部串扰测量优化过的 2 个通道适配器（DTX-CHA002AS）
DTX-AXKIT金牌支持服务 »	DTX-1800 外部串扰分析仪套件包括：两个 DTX-AXTLK1 通信模块、Windows 版 DTX AxTalk AnalyzerTM 软件、两个端接器（公共模式和差别模式）和二个 8 针耦合器（CIQ-RJA）。
DTX-NSM	DTX 网络模块插入到 DTX 测试仪主单元背面。它可执行网络连接测试，根据标准测试以太网供电情况，并可分析链路所连接的网络端口。
DTX-COAX	DTX 同轴电缆测试适配器（包含 2 个适配器）
DTX-PC5ES	5e 类别插接线的DTX 插接线测试适配器套装。根据 ANSI/TIA 568-C 和 ISO 标准，适合屏蔽和非屏蔽类 5e 插接线11801：2010。
DTX-PC6S	6 类别插接线的 DTX 插接线测试适配器套装。根据 ANSI/TIA 568-C 和 ISO 标准，适合屏蔽和非屏蔽类 6 插接线11801：2010。
DTX-PC6AS	6A 类别插接线 DTX 插接线测试适配器套装。根据 ISO 标准，适合屏蔽和非屏蔽类 6A插接线11801：2010。
DTX-PCTAC5EKS	双组屏蔽 Cat 5e 插口。DTX-PC5ES 插接线测试适配器的推荐更换品
DTX-PCTAC6KS	双组屏蔽 Cat 6 插口。DTX-PC6S 插接线测试适配器的推荐更换品。
DTX-PCTAC6AKS	双组屏蔽 Cat 6A 插口。DTX-PC6AS 插接线测试适配器的推荐更换品。
DSP-PCI-C6JACK	用于 DSP-PCI-C6 跳线适配器的 Cat 6 备用插座，10 件套装
DTX-PLA002S	2 件套装的用于 Cat 6A 和外部串扰测试的永久链路适配器。该适配器可用于所有永久链路测试 Cat 6A/6/5e/5 和 Cat 3。
DTX-PLA002	一个用于 Cat 6A 和线外串扰（Alien Cross Talk）测试的永久链路适配器。该适配器可用于所有永久链路测试 Cat 6A /6/5e/5 和 Cat 3。
DTX-PLCAL	永久链路适配器现场校验模块。LinkWare （2.71 版或更高版本）中“Utilities”（实用程序）下的自动化程序允许用户使用此模块校验 DTX-PLA002 适配器的回波损耗性能。
DTX-PLA002PRP	DTX-PLA002 插头备用部件。它包括两个 8 针模块插头的接触块。
DTX-PLA001S	永久链路适配器（2 件套装）该适配器与所有 DSP-PMxx 个性化模块兼容。
DTX-PLA001	1 个永久链路适配器，用于 DTX 系列 CableAnalyzer。该适配器与 DSP-PMxx 个性化模块兼容，但不包含个性化模块。
DTX-GG45-KIT	GG45 适配器套件
DTX-TERA	TERA 适配器套件包括 TERA 通道适配器（2）和 TERA 永久链路适配器（2），用于测试 Siemon TERA F 级系统
DTX-PLA011	一个（1）TERA 永久链路适配器，用于 Siemon TERA F 级和 Fa 系统注：您还将需要至少一个（1）DTX-CHA011 适配器。
DTX-CHA011	TERA 通道适配器，用于 Siemon TERA F 级系统
DTX-CHA002S	两件套装的优化用于测试外部串扰的 Cat 6A /Ea 级通道适配器。这些适配器可用于测试Cat 6A/ 6/ 5e/ 5/ 3和 Ea/E/D 与 C 级通道。
DTX-CHA002	优化用于测试外部串扰的 Cat 6A /Ea 级通道适配器。这些适配器可用于测试 Cat 6A/6/ 5e/ 5/3 和 Ea/E/D 与 C 级通道。
光缆模块和附件
SMC-9-SCE2KAPC	SC/E2000 发射光纤 SM
SMC-9-SCFC	SC/FC 发射光纤 SM
SMC-9-SCLC	SC/LC 发射光纤 SM
SMC-9-SCST	SC/ST 发射光纤 SM
SMC-9-SCSC	SC/SC 发射光纤 SM
MMC-50-SCE2K	SC/E2000 发射光纤 50 µm
MMC-50-SCFC	SC/FC 发射光纤 50 µm
MMC-50-SCLC	SC/LC 发射光纤 50 µm
MMC-50-SCST	SC/ST 发射光纤 50 µm
MMC-50-SCSC	SC/SC 发射光纤 50 µm
MMC-62-SCFC	SC/FC 发射光纤 62.5 µm
MMC-62-SCLC	SC/LC 发射光纤 62.5 µm
MMC-62-SCST	SC/ST 发射光纤 62.5 µm
MMC-62-SCSC	SC/SC 发射光纤 62 µm
DTX-SFM2金牌支持服务 »	DTX 单模光纤模块包括两个模块（一个用于主测试仪，另一个用于智能远端测试仪）。每个模块包括单输出端口组合 1310 nm 和 1550 nm 激光光源、850-1550nm 功率计、集成 VFL 和用于功率计及单模 SC-SC 测试参考导线的 SC 适配器
DTX-EFM2金牌支持服务 »	双件套装 DTX 环型通量多模光纤模块，分别包括：组合到单个输出端口的 850 nm 和 1300 nm LED 光源符合环型通量的套装测试参考线 (EF-TRC) 850/1300/1310/1550 nm 功率计集成 VFL
DTX-FTK金牌支持服务 »	DTX 光缆测试套件包含 DTX-FOM 光功率计、SimpliFiber 850 nm 和 1300 nm LED 光源、便携包以及多语言用户指南
DTX-OTDR/LL-KIT金牌支持服务 »	DTX Compact OTDR 和损耗长度工具包：包括多模 DTX MFM2 和单模 DTX SFM2 光纤（损耗/长度）模块套装、DTX Compact OTDR、发射光纤、附件和便携包。
DTX-OTDR-KIT金牌支持服务 »	DTX OTDR 附件工具包：包括 DTX Compact OTDR 模块、发射光纤、附件和便携包。
NFA-SC	两件套装用于 DTX-xFM2 功率计端口的 SC 适配器。
NFA-LC	两件套装用于 DTX-xFM2 功率计端口的 LC 适配器。
NFA-ST	两件套装用于 DTX-xFM2 功率计端口的 ST 适配器。
NFA-FC	FC 测试适配器，双件套装
NFB1/2-LC/ST	包括测试参考线 NFK1-DPLX-LC、NFK1-DPLX-ST、NFK2-DPLX-LC、NFK1-DPLX-ST、用于功率计的 LC 和 ST 适配器以及62.5/125 和 50/125 的套件。
NFK1-DPLX-SC	用于 SC 适配器的双工 MM 62.5 µm TRC，2 件套装
NFK1-DPLX-LC	双工 MM 62.5
NFK1-DPLX-ST	双工 MM 62.5
NFK1-DPLX-FC	双工 MM 62.5
NFK2-DPLX-SC	双工 MM 50
NFK2-DPLX-LC	双工 MM 50
NFK2-DPLX-ST	双工 MM 50
NFK2-DPLX-FC	双工 MM 50
NFK3-DPLX-SC	SC 适配器双工 SM TRC，2 件套装
NFK3-DPLX-LC	LC 适配器双工 SM TRC，2 件套装
NFK3-DPLX-ST	ST 适配器双工 SM TRC，2 件套装
NFK3-DPLX-FC	FC 适配器双工 SM TRC，2 件套装
NFK1-LC	LC 附件工具包，62.5
NFK1-MANDREL-KIT	多模光纤卷轴套件，包括两个红色的用于 50/125 µm电缆的卷轴和两个灰色的用于 62.5/125 µm 电缆的卷轴
NF-MANDREL-50	多模光纤卷轴，用于50/125 光纤
NF-MANDREL-625	多模光纤卷轴，用于62.5/125 光纤
NFC-Kit-Case	光纤清洁工具包
NF400	光纤附件便携包
DTX-FIBER-CASE	用于 DTX Compact OTDR 工具包的保护包
DTX-FBRCSE	DTX-xFM 或 DTX-xFM2 光纤损耗测试模块便携包，含有测试参考导线和光纤连接器适配器的存放空间
NFK1-EFLC-LC	一个 62.5 µm SC/LC 环型通量发射控制器（DTX 需要两个）
NFK2-EFLC-SC	一个 50 µm SC/SC 环型通量发射控制器（DTX 需要两个）
NFK1-EFLC-SC	一个 62.5 µm SC/SC 环型通量发射控制器（DTX 需要两个）
NFK2-EFLC-LC	一个 50 µm SC/LC 环型通量发射控制器（DTX 需要两个）
个性化模块
DSP-PM19B	SYSTIMAX® VisiPatch® 360（T568B）个性化模块
DSP-PM19A	SYSTIMAX® VisiPatch® 360（T568A）个性化模块
DSP-PM17B	TYCO/AMP 610XC 连接器（T568B）个性化模块
DSP-PM17A	TYCO/AMP 610XC 连接器（T568A）个性化模块
DSP-PM16B	LEVITON 110（T568B）个性化模块
DSP-PM16A	LEVITON 110（T568A）个性化模块
DSP-PM15B	ADC/KRONE 高频带（T568B）个性化模块
DSP-PM15A	ADC/KRONE 高频带（T568A）个性化模块
DSP-PM14B	ADC/KRONE ULTIM8（T568B）个性化模块
DSP-PM14A	ADC/KRONE ULTIM8（T568A）个性化模块
DSP-PM13B	SIEMON S210（T568B）个性化模块
DSP-PM13A	SIEMON S210（T568A）个性化模块
DSP-PM12B	PANDUIT GIGAPUNCH（T568B）个性化模块
DSP-PM11B	Gerard Industries CP GigaPro（T568B）个性化模块
DSP-PM11A	Gerard Industries CP GigaPro（T568A）个性化模块
DSP-PM10B	SYSTIMAX® 110（T568B）个性化模块
DSP-PM10A	SYSTIMAX® 110（T568A）个性化模块
