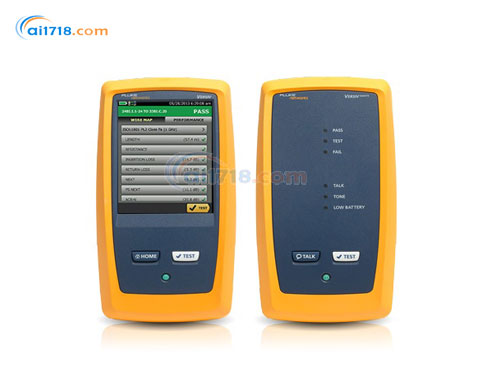

美国FLUKE DSX-5000铜缆认证测试仪由爱仪器仪表网代理，本产品可提高铜缆认证测试的速度，Cat 6A和FA测试速度无可比拟，且符合*严苛的IEC草案V级精度标准。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
•DSX-5000线缆认证分析仪可提高铜缆认证测试的速度，Cat 6A 和 FA 测试速度无可比拟，且符合*严苛的 IEC 草案 V 级精度标准
•ProjX 管理系统有助于确保在*次操作时*能正确完成项目设置，并且有助于跟踪从项目设置到系统验收过程的进度
•Versiv 平台支持光纤测试（OLTS 和 OTDR模块），以及 Wi-Fi 分析和以太网故障排除
•该平台易于升级以支持未来标准。使用 Taptive 用户界面能更快速地进行故障排除，该界面可以图形方式显示故障源，包括串扰、回波损耗和屏蔽故障的准确位置
•分析测试结果使用 LinkWare™ 管理软件来创建的测试报告
•福禄克网络的 DSX-5000 线缆认证分析仪已通过 Intertek (ETL) 认证，该认证是根据 IEC-61935-1 标准的 IV 级精度和草案 V 级精度规定以及 ANSI/TIA-1152 标准的 IIIe 级规定进行的

产品特点：
•与过去使用的电缆测试仪相比，Versiv 通过加速测试过程的每个步骤，使用户完成更多作业
•ProjX 管理系统使从初始设置到系统验收整个过程的工作变得简便易行。它避免了一些冗余步骤，并可确保所有测试每次均能一次性正确完成

Taptive™ 用户界面
现在，您可以像使用智能手机那样轻松地测试多种类型的介质。只需选择您正在进行的作业，大显示屏*会确认需要执行的测试。Taptive 有助于您更快速、方便地进入整个布线基础设施

LinkWare™ 管理软件
项目经理有全面的工作流程监控和测试结果整合功能。
LinkWare 将数据收集到便于客户理解的单一报告中，突出展现链路质量和安装工艺水平。LinkWare Stats 提供将测试结果转化为图形的自动统计报告，直观展示性能。该报告能以一种紧凑的、图形化的格式汇总完整的布线和光纤基础设施测试数据，以便能轻松地查看余量和定位异常点
•Taptive 用户界面使各种技能水平的技师都能轻而易举地完成*数据分析并轻松地进行设置和操作
•LinkWare 管理软件可提供*的测试结果分析和的测试报告
•DSX 通过专用诊断（用于发现问题的简单测试）减少修复布线故障所需的时间

产品标准：
•符合推荐的 ISO（IEC WG9 标准 IEC61935-1）Level V 达 1000 MHz 的准确性要求
•支持以太网供电 (PoE) 所需的全套电阻不平衡标准 – IEC61935-1 和 11801-1-4、IEEE 802.3af、IEEE 802.3at、ANSI/TIA/EIA-568-C.2
•下一代平衡草案 – IEEE 802.3、TIA TR42.7

产品应用：
•十秒钟的 Cat 6A 测试时间使其成为*快的认证速度
•以图形方式显示故障源，包括串扰和屏蔽故障定位，以便更快进行故障排除
•以全图形的方式管理*多 12,000 个测试结果
•电容触摸屏让您能够通过选择线缆类型、标准和测试参数更快地设置测试仪
•LinkWare 管理软件上报告了 10 亿个链路

ProjX™ 管理系统
Versiv 的 ProjX™ 系统可管理从设置到系统验收过程的全部项目，确保正确完成所有的测试。输入项目作业的测试详情后，ProjX 会将其储存在一个用整个团队容易理解的名称命名的项目文件中。更改模块或作业时，无需重新输入详情。通过利用 U 盘或电子邮件分享项目文件，以支持执行相同作业的多个测试仪。易用且高效

线缆类型
有屏蔽和无屏蔽的双绞 LAN 布线：	TIA 类别3、4、5、5e、6、6A：100 Ω ISO/IEC Class C、D、E、EA、F 和 FA：100Ω 和 120Ω

标准链路接口适配器
*链路适配器	插头类型：屏蔽的 RJ45 可选插头类型：Tera
通道适配器	插孔类型：屏蔽的 RJ45 可选插孔类型：Tera

测试标准
TIA	符合 TIA 568-C.2 要求的类别 3、4、5、5e、6、 6A
ISO/IEC	根据 ISO/IEC 11801:2002 和修正标准进行 C 和 D、 E、 Ea、FA类认证
*大频率	1200 MHz

一般规格
自动测试速度	类别 5e 或 6/Class D 或 E 的全双向自动测试：9 秒。完整的双向 6A 类 EA 级自动测试：10 秒
支持测试参数（测试参数及测试的频率范围由所选择的测试标准决定）	布线图，长度，传播延迟，延迟偏差，直流回路电阻，插入损耗（衰减），回程损耗 (RL)，NEXT，衰减串扰比 (ACR-N)，ACR-F (ELFEXT)，Power Sum ACR-F (ELFEXT)，Power Sum NEXT，Power Sum ACR-N，Power Sum Alien Near End Xtalk (PS ANEXT)，Power Sum Alien Attenuation Xtalk Ratio Far End (PS AACR-F)
输入保护	能经受持续的电话电压和 100 mA 的过流。在 ISDN 上偶尔发生超压现象不会造成损坏
显示屏	5.7 英寸 LCD，具有感应电容触摸屏
箱包	由减震材料包覆成型的耐冲击性塑料箱
体积	已安装 DSX-5000 模块和电池的主 Versiv 装置：2.625 英寸 x 5.25 英寸 x 11.0 英寸（6.67 厘米 x 13.33 厘米 x27.94 厘米）
重量	已安装 DSX-5000 模块和电池的主 Versiv 装置：3 磅，5 盎司 (1.28 kg)
主机与远端：	锂离子电池组，7.2 V
典型的电池寿命：	8小时
充电时间*	测试仪关：电量从 10% 充到 90% 需 4小时
所支持的语言	英语、法语、德语、西班牙语、葡萄牙语、意大利语、日语和简体中文
校验	维修中心校验周期为一年

环境规格
操作温度	32°F 至 113°F（0°C 至 45°C）
贮存温度	-4°F 至 +122°F（-20° C 至 +50°C）
工作相对湿度	0 % 至 90 %，32°F 至 95 °F（0°C 至 35°C） 0 % 至 70 %，95°F 至 113 °F（35°C 至 45°C）
振动	随机、2 g、5 Hz-500 Hz
冲击	1 米跌落试验（无论是否带有模块和适配器）
安全	CSA 22.2 No. 61010, IEC 61010-1 第 2 版 + 第 1 次修订，2
操作高度	13,123英尺 (4,000 m)
EMC	EN 61326-1

性能规格**
6A 类/ EA级测试模式（或更低链路类别）	DSX-5000 CableAnalyzer 模块超越 TIA 1152标准的 IIIe 级要求以及 IEC 61935-1 的 IV 级要求。
FA 级测试模式	DSX-5000 CableAnalyzer 模块超越 IEC 61935-1 第四版草案中的 V 级要求。

双绞线布线1的长度
	不带远端	带远端
范围	800 m (2600 ft)	150 m (490 ft)
分辨率	0.1 m 或者 1 ft	0.1 m 或者 1 ft
精度	± (0.3 m + 2 %)；0 m 至 150 m ± (0.3 m + 4 %)；150 m 至 800 m	± (0.3 m + 2 %)

传输延迟
	不带远端	带远端
范围	4000 ns	750 ns
分辨率	1 ns	1 ns
精度	± (2 ns + 2 %)；0 ns 至 750 ns ± (2 ns + 4 %)；750 ns 至 4000 ns	± (2 ns + 2 %)

延迟时差
范围	0 ns 至 100 ns
分辨率	1 ns
精度	± 10 ns

直流环路电阻测试
范围	0 Ω 至 540 Ω
分辨率	0.1 Ω
精度	± (1 Ω + 1 %)
过载恢复时间	过电压后 10 分钟内恢复额定精度。重复或长期过压之后需要重新设置基准。
