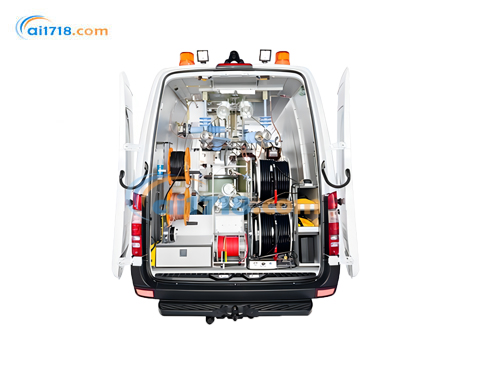

美国MEGGER R30 电缆故障测试车系统由爱仪器仪表网代理,Megger R30 2.0 系统为三相测试系统,可同时测试被测电缆的三相,具有自动换相功能,无需手动换相。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
Megger R30 2.0 系统为三相测试系统,可同时测试被测电缆的三相,具有自动换相功能,无需手动换相。
系统采用模块化设计,提供个性化的测试方案,解决不同用户的测试需求,可根据需要选择和扩展各项功能。
系统直流测试电压高达 110kV/150 kV(可选配 400 kV),*大测试电流 300 mA,适用于各电压等级的电力电缆。
系统配备了低压脉冲法、ARM 弧反射法等主动电缆故障预定位方法,以及 ICE 脉冲电流法、Decay 衰减电压法等传统被动方法。其中弧反射法*高测试电压高达 50 kV,适用
于定位击穿电压较高的高阻电缆。
系统*大冲击放电能量高达 3200 焦耳,可快速、高效的定位电缆故障。 系统还可选配 VLF 超低频余弦方波耐压测试系统,适用于长电缆、尤其是海缆的交流耐压试验。
R30 2.0 系统中文界面,中央控制单元为 Megger 家族式 Teleflex 控制界面,自动提示下一步操作,使用简单、容易上手,即使初学者也能快速找到电缆故障。
系统脉冲反射仪 Teleflex VX 为大屏幕彩色显示屏,分辨率高、采样频率 400 MHz,可测范围广,动态范围大,脉冲宽度随测试范围自动变化,可进行低压脉冲测试,也可通过耦合方式结合高压定位电缆高阻故障。 系统采用数字式中央控制单元和集成式安全监测系统,测试期间全程监控系统各项功能及参数,如果有任何操作错误或内部故障,系统都将自动显示故障代码,便于检索和维修。
系统同时配备了高压安全钥匙、急停开关、隔离变压器等安全技术,有效保护人员和设备的安全。
R30 系统还可满足超长电缆甚至海缆的特殊测试需求。配合内置高压直流电源,有两种不同的高能放电模块可选:
模块1:测试车改装,冲击放电电容高达 220 kJ / 150 kV DC(-)
模块2:集装箱改装,外部冲击放电电容高达 844 kJ / 150 kV DC(-)
R30 电缆故障测试车系统 | 标准配置 | 可选配置 |
绝缘电阻测试 | ||
通过外部兆欧表辅助测试 | 内置集成式绝缘电阻模块,1kV,2 GΩ | |
电缆试验 | ||
直流试验 |
0-110 kV DC Imax 290 mA 自动识别击穿电压并停止测试 |
0-150 kV DC 0-400 kV DC(外部高压源,系统集成控制) |
VLF超低频耐压试验 |
一 |
VLF 0.1 Hz余弦方波耐压试验(两种可选) 0-54 kV有效值,5.0 μF/54 kV有效值,0.1 Hz 0-70 kV效值,5.0 μF/70 kV有效值,0.1 Hz 其他可选配置: VLF 80 kV 有效值 VLF 62 kV峰值正弦耐压试验 |
电缆故障预定位 | ||
ARM@ 弧反射多次脉冲法 |
0-50 kV; 真正的感性双冲击ARM多次脉冲法; 感性滤波器; 双冲击主动稳弧; 多次脉冲: 一次冲击得到15个故障波形 |
|
A R M 烧 弧 弧反射烧弧法 |
0-15 kV DC (需选配HDW T22/13B) |
|
ICE 脉冲电流法 |
0-50 kV | 0-100 kV |
Decay 衰减电压法 |
0-110 kV |
0-150 kV 0-400 kV(外部耦合器,系统集成控制) |
TDR 低压脉冲法 |
Teleflex VX 自动调节X范围、Y增益,自动查找电缆末 端,自动定位故障点位置; 电缆末端抗衰减+22 dB; 多相低压脉冲波形同时对比; 可与之前保存的低压脉冲波形对比 |
架空线故障测试系统; 高压交流线路相位识别系统 |
烧弧:故障转化和改变 | ||
通过高压直流源控制 |
HDW T22/13B0-15 kV DC *大烧穿电流25 A; 谐振技术(无50 Hz变压器烧弧单元类似的无功 功率消耗) |
R 30系统 | 标准配置 | 可选配置 |
冲击放电和*定点 | ||
高阻故障*定点 (声磁时间差法) |
0-3/0-6/0-12 kV1000/1000/1000 J 0-25/0-50 kV 2500/2500 J 冲击放电间隔3-30 s连续可调或单次放电 |
0-3/0-6/0-12 kV 2000/2000/2000 J 0-80 kV 3200 J 或 0-100 kV 2000 J 或 0-100 kV4000 J |
死接地故障*定点 (大功率音频法) |
FLG 200音频发生器 *大发射功率:200 W 测试频率:480Hz,1.09 kHz,9.8 kHz |
可选配其他测试频率 |
直流外护套故障* 定点 |
跨步电压法/电压降法 配合T22/13B,300 mA,1:2或MFM10 |
|
交流外护套故障* 定点 |
皮尔逊法 配合FLG 200,200 W,480 Hz/1.09 kHz/9.8 kHz |
|
连接电缆 | ||
高压连接电缆 |
3套单相高压电缆盘,50 m,手动 |
3套单相高压电缆盘,50 m,电动; 3套单相高压滑环电缆盘,50 m,电动 |
低压连接电缆 |
50m低压电缆盘2x4mm2; 50m接地电缆盘16mm2; 10m FU车身对地电势监测电缆盘 |
其他长度可选 |
Teleflex直连电缆 | Teleflex电缆盘50 m,三相同轴电缆,阻抗50 Ω | |
工作温度 |
-25℃ …+55℃(高压硬件) -10℃…+50℃(Teleflex VX单元和控制 单元) |
|
存储温度 | -25 °℃…+60℃ | |
重量 | 约1000 kg,取决于所选配置和改装 | |
电源要求 | ||
电源电压 | 230V,50 Hz(16A插头) | 120V,60Hz(其他电压可选) |
电源功耗 |
经隔离变压器输入,*大5 kVA |
蓄电池供电时间>4小时; 5.5 kVA发电机; 无需远程控制 |
R30 电缆故障测试车系统说明文档 |
|
