美国Megger HPG50-H, HPG70-H,/HPG80-H及HPG110-H高压试验系统由爱仪器仪表网代理,交流试验组合 HPG 50、80 和 110-H 适用于低容量设备的 50/60 Hz 交流试验。如果变压器顶部选配整流器,则可以升级为高压直流试验设备。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!

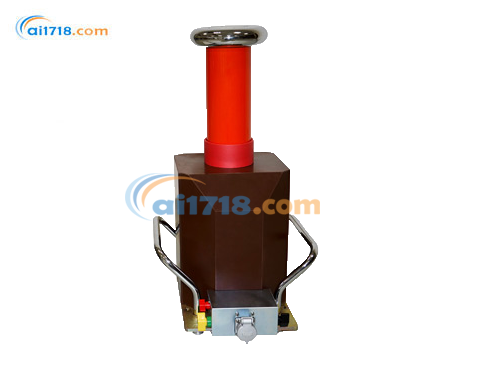

HPG50-H, HPG70-H,/HPG80-H及HPG110-H高压试验系统简介
交流试验组合 HPG 50、80 和 110-H 适用于低容量设备的 50/60 Hz 交流试验。如果变压器顶部选配整流器,则可以升级为高压直流试验设备。
典型应用范围:
■ 开关柜测试
■ 电压和电流互感器测试
■ 中压设备/组件的测试
■ 直流电缆测试
系统由控制单元来操作高压变压器。分体式设计可确保操作者在安全距离之外使用设备。控制单元包括自耦变压器、电流/电压显示仪器、测试计时器和
安全回路等。
低压绕组可以从零到*大值连续励磁,保证在预设的时间内可以有特定的输出。工作时间取决于实际设定,范围可从几分钟至连续测试。
各型号 HPG 系统:
■ HPG 50-H,*大支持交流 35 kV有效值 / 直流 50kV
■ HPG 80-H,*大支持交流 58 kV有效值 /直流 80 kV
■ HPG 110-H,*大支持交流 78 kV有效值 /直流 110 kV
系统特性:
■ *大1.5 kVA 连续交流试验
■ 控制单元和高压单元分体式设计
■ 内置过流保护
■ 配合整流器附件可进行直流试验
订货信息
产品
订货号
HPG 50-H
813220
控制单元(HSW3-2),变压器35kV,成套线缆,整流附件(倍压器),放电棒50kV
HPG 80-H
118303086
控制单元(HSW3-2)),变压器58kV ,成套线缆,整流附件(倍压器),放电棒100kV
HPG 110-H
1004470
控制单元(HSW3-2),变压器78kV,成套线缆,整流附件(倍压器),放电棒150kV
选配:
高压连接块3m(无屏蔽)
2005029
高压连接块5m(无屏蔽)
2004993
高压连接线10m(无屏蔽)
2005.030
高压连接线5m(有屏蔽)
810003736
高压连接线10m(有屏蔽)
820023906
HPG50-H, HPG70-H,/HPG80-H及HPG110-H技术参数* | ||||
HPG 50-H | HPG 80-H | HPG110-H | ||
功 耗 PN | 1.2 kVA | 1.2 kVA | 1.5 kVA | |
瞬时功耗 Pk(1h) | 3 kVA | 2.5 kVA | 3.5 kVA | |
输入电压 | 230V/50.…60Hz | 230V/50.…60Hz | 230V/50.…60Hz | |
输出电压 |
0 .…35 kV有效值 AC 0 .….50 kV DC |
0.…58 kV有效值 AC 0..80 kV DC |
0 …78 kV有效值 AC 0 …110 kV DC |
|
测量范围 |
0…40 kV AC 0 .…60 kV DC |
0.…60 kV AC 0..80 kV DC |
0.…80 kV AC 0…110 kV AC |
|
精度 | 1.5 % | 1.5 % | 1.5 % | |
输出电流 |
0.…15mA 50 mA(1 小时) |
0..15mA 50 mA(1 小 时 ) |
0...15mA 50 mA(1 小时) |
|
测量范围 | 0.…500μA/0.…50 mA | 0.…500μA/0.…50 mA | 0.…500μA/0.…50 mA | |
控制单元 HSW 3-2 重量 尺寸(WxHxD) |
26 kg/57.3 Ibs 520x255x320 mm 20.5 in.x 10.0 in.x 12.9 in. |
26 kg /57.3 Ibs. 520x255x320 mm 20.5 in.x 10.0 in.x 12.9 in. |
26 kg/57.3 Ibs. 520x255x320 mm 20.5 in.x 10.0 in.x 12.9 in. |
|
变压器 | ||||
重量 | 48 kg/105.8 lbs. | 76 kg/167.6 lbs. | 95 kg/209.4 Ibs. | |
尺寸(WxHx | D) | 440x320x420 mm | 440x440x440 mm | 310x720x310 mm |
17.3 in.x 12.6 in.x 16.5 in. | 17.3 in.x 17.3 in.x 17.3 in. | 12.2 in.x 28.3 in.x12.2 in. | ||
