美国Megger HPG50-D, HPG70-D 及 HPG80-D由爱仪器仪表网代理,HPG50-D, HPG70-D 及 HPG80-D 直流高压测试仪模块化设计,结构紧凑,操作简单,可按照标准对电缆和高压设备进行直流试验高压试验系统 HPG 50-D 和 80-D 可用于 50/ 60 Hz 交流试验(35 - 58 kV有效值)和*高单元分别为 100 kV 和 160 kV 的直流试验(直流电压通过倍压整流器生成)。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
HPG50-D, HPG70-D 及 HPG80-D系统简介

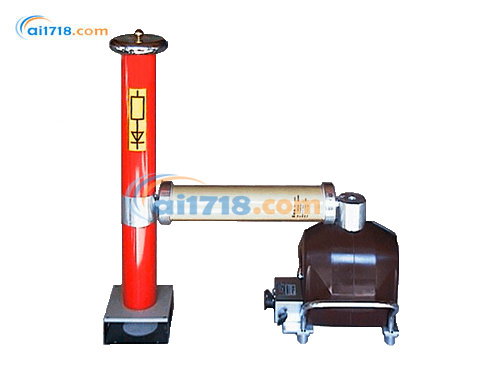

高压试验系统 HPG 50-D 和 80-D 可用于 50/ 60 Hz 交流试验(35 - 58 kV有效值)和*高单元分别为 100 kV 和 160 kV 的直流试验(直流电压通过倍压整流器生成)。 高压试验系统由控制单元和高压单元两个独立的单元组成, 分体式设计便于操作者现场使用。
HPG50-D, HPG70-D 及 HPG80-D典型应用范围:
■ 开关柜测试
■ 电压和电流互感器测试
■ 中压设备/组件测试
■ 直流电缆耐压试验
系统由控制单元来控制高压变压器,分体式设计可确保操作者在安全距离之外使用设备。控制单元包括自耦变压器、电流/电压显示仪器、测试计时器和安全回路等。 低压绕组可以从零到*大值连续励磁,保证在预设的时间内可以有特定的输出。工作时间取决于实际设定,范围可从几分钟至连续测试。
HPG50-D, HPG70-D 及 HPG80-D各型号HPG系统:
■ HPG 50-D,*大支持 35 kV有效值 / 100 kV DC
■ HPG 80-D,*大支持 58 kV有效值 / 160 kV DC
HPG50-D, HPG70-D 及 HPG80-D系统特性:
■ *大1.5 kVA 连续交流试验
■ 分体式控制单元和高压单元
■ 内置过流保护
■ 可配合倍压整流器附件进行直流试验
订货信息
产品
订货号
HPG 50-D
控制单元(HSW3-2),变压器 35kV成套线缆,整流附件(倍压器),放电棒 100 kV
813219
HPG 80-D
控制单元(HSW3-2),变压器 58kV,成套线缆,整流附件(倍压器),放电棒150kV
813223
选配
高压连接线3m(无屏藏)
高压连控战5m(无屏蓝)
2005029
2004993
高压连接线10m(无屏蔽)
2005030
高压连接线5m(有屏蔽)
高压连接线10m(有屏蔽)
810003736
820023906
HPG50-D, HPG70-D 及 HPG80-D技术参数* | |||
功耗P |
HPG 50-D 1.2 kVA 3 kVA 230V/50…60Hz 0….35 kVmxmAC 0…100 kV DC 0…40 kV AC 0…100 kV DC 1.5% 0…15mA 50 mA(1 小 时 ) 0…500 μAV/0…50 mA |
HPG 80-D 1.2 kVA 2.5 kVA 230V/50…60Hz 0 ….58 kVm&mAC 0…160 kV DC 0…60 kV AC 0…160 kV DC 1.5 % 0…15mA 50 mA(1小 时 ) 0….500μN/0….50mA |
|
瞬时功耗Pk(1h) | |||
输 入 电 压 | |||
输出电压 | |||
测量范围 | |||
精度 | |||
输出电流 | |||
测量范围 | |||
控制单元HSW 3-2 | |||
重量 | 26kg/57.3 Ibs. | 26 kg/57.3 lbs. | |
尺寸 (Wx HxD) | 520x255x320 mm | 520x255x320mm | |
20.47 in.x 10.04 in.x 12.60 in. 20.47 in.x 10.04 in.x 12.60 in. | |||
变压器 | |||
重量 | 94kg/207.2 lbs. | 124 kg/273.4 Ibs. | |
尺寸 (Wx HxD) | 900x1065x450mm | 1000x1065x490 mm | |
35.43 in.x41.93 in.x 17.72 in. | 39.37 in.x41.93 in.x 19.29 in. | ||
HPG50-D, HPG70-D 及 HPG80-D D.C. 及 a.c. 高压试验系统说明文档 |
-
