美国PHENIX 605-2P/20P耐压试验仪表网代理，Phenix 系列 5 kV-15 kV 交流高压电源提供完全集成、易于使用的高压交流电源。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

适用于所有类型电气设备高达 15 kV 的介电和绝缘测试

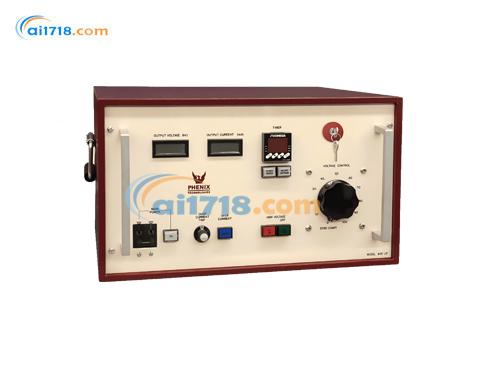

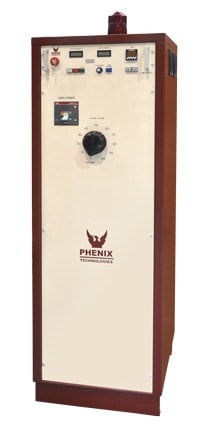

Phenix 系列 5 kV-15 kV 交流高压电源提供完全集成、易于使用的高压交流电源。空气绝缘高压变压器、控制器和调节器要么装在喷漆钢台式外壳中，要么装在带脚轮的独立钢外壳中（对于较大的设备）。所有设备都配备了标准安全功能，例如断路器保护、可调输出过载、外部联锁装置和零启动联锁。通过坚固可靠的可变自耦变压器，输出电压可从接近零到 * 输出完全调节。这些交流介电测试系统非常适合在各种应用中进行高达 15kVAC 的介电测试。

测试应用程序
适用于对所有类型的电气产品（如电机、电缆、开关设备、套管、电容器、保险丝和避雷器）进行高达 15 kV 的交流介电和绝缘测试
符合 UL、CSA、OSHA、NEMA、IEC、AEIC、EPCEA、IEEE、ASTM 和其他适用测试标准

一体式设计

安装在坚固的钢制外壳内

提供带有易读数字仪表或全彩触摸屏显示数据采集功能的型号

根据要求进行 ISO17025 校准

特点

“P” 型号

主电源断路器开关（带指示灯）

外部*告电路提供

闪光灯等安全装置

带指示灯的高压开/关按钮

紧急关闭按钮（锁定）

手动控制输出电压

零启动联锁

外部联锁装置

过载电路可调节范围为

额定电流的 10% 至 110%

带复位按钮的输出过载指示器

所有仪表和继电器均具有慢速和快速瞬态保护

数字仪表，3 ½ 位 LCD 显示屏

带声音*报的数字计时器

“B” 型号

主电源断路器开关

外部*告电路提供

闪光灯等安全装置

带指示灯的高压开/关按钮

紧急关闭按钮（锁定）

自动电压控制或通过无限拨盘手动电压控制

USB 端口，用于通过 USB 驱动器采集数据

以太网端口用于从 PC 访问控件

（需要可选软件）

7”全彩触摸屏显示屏

HMI 显示计量、各种控制和系统消息，包括：

击穿记忆电压表

已达到内存电压表的*大电压

持续时间和停留计时器

零启动联锁

可调节的上升率（伏特/秒）

可调过流跳变点

带复位的输出过载指示

配件

选项

定制电缆长度

刻录功能*

局部放电测试认证

ISO17025校准

* 烧毁功能是一种与初级绕组串联的限流装置。此功能能够在受控电流水平下烧毁测试样本中的故障。烧毁功能适用于上述额定值。

选项和配件

闪光灯，安装或独立

闪光灯，安装式，伸缩杆

带安全电路的闪光灯，磁性底座

红/绿灯、折叠底座、安全电路、紧急停止、20 英尺（6 米）电缆

605-2P/20P耐压试验仪规格

	信号	605-2P or B	605-5P or B	605-10P or B	610-2P or B	610-5P or B
输入	电压	115/120V,60 Hz or 220/240V,50 Hz	220/240V	220/240V	115/120 V,60 Hz or 220/240 V,50 Hz	220/240V 50/60 Hz
输入	频率	115/120V,60 Hz or 220/240V,50 Hz	50/60 Hz	50/60 Hz	115/120 V,60 Hz or 220/240 V,50 Hz	220/240V 50/60 Hz
输出	电压	≈0-5 kV	≈0-5kV	≈0-5kV	≈0-10 kV	≈0-10 kV
输出	电流	0-400 mA	0-1A	0-2 A	0-200 mA	0-500 mA
工作周期	5 min ON/15 min OFF	2 kVA	5 kVA	10 kVA	2 kVA	5 kVA
OPTION BURN	Rating	1 kVA	3 kVA	3 kVA	1 kVA	3 kVA
P 尺寸/重量		20"Lx16"Wx12"H,70 lbs 508×406×305 mm, 32 kgs	24"Lx24"Wx44"H,315lbs 609×609×1117mm, 143 kgs	24"Lx24"Wx44"H,400 lbs 609x609×1117mm, 181 kgs	20"Lx16"Wx12"H,80 lbs 508×406×305 mm, 36 kgs	24"Lx24"Wx44"H,320 lbs 609×609×1117 mm, 145kgs
B 尺寸/重量		20"Lx16"Wx12"H,70 lbs 508×406×305 mm, 32 kgs	24"Lx35"Wx70"H,410 lbs 609×889×1778 mm, 186 kgs	24"Lx35"Wx70"H,510 lbs 609x889×1778 mm, 231 kgs	20"Lx16"Wx12"H,80 lbs 508×406×305 mm, 36 kgs	24"Lx35"Wx70"H,420 lbs 609×889×1778 mm, 191kgs
Casters mounted on cabinets		n/a	included	included	n/a	included
Shielded Output Cable		15'(5m)
输入电源线		6.5'(2m)	n/a	n/a	6.5'(2m)	n/a

	型号	610-10P or B	610-20P or B	615-10P or B	615-15P or B	615-20P or B
输入	电压	220/240V	220/240V	220/240V	220/240V	220/240 V
输入	频率	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz
输出	电压	≈0-10 kV	≈0-10 kV	≈0-15 kV	≈0-15 kV	≈0-15 kV
输出	电流	0-1A	0-2A	0-667 mA	0-1 A	0-1.33A
工作周期	5 min ON/15 min OFF	10 kVA	20 kVA	10 kVA	15 kVA	20 kVA
OPTION BURN	Rating	3 kVA	3 kVA	3 kVA	3 kVA	3 kVA
"P"尺寸/重量		24"Lx24"Wx44"H,400 lbs 609×609×1117mm, 181 kgs	24"Lx27"Wx68"H,650 lbs 609×686x1727 mm, 295kgs	24"Lx24"Wx44"H,460 lbs 609×609×1117 mm, 209 kgs	24"Lx24"Wx52"H,600 lbs 609×609×1321 mm, 272 kgs	24"Lx27"Wx74"H,670 lbs 609x686x1880 mm, 304 kgs
"B"尺寸/重量		24"L x35"Wx70"H, 609x889×1778 mm
"B"尺寸/重量		500 lbs,227 kgs	760 lbs,345 kgs	560 lbs,254 kgs	690 lbs,313 kgs	780 lbs,354 kgs
Casters mounted on cabinets		included
Shielded Output Cable		15'(5m)
Input Power Cable		n/a
