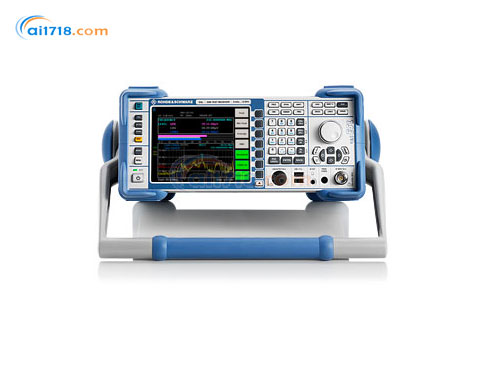

德国R&S(罗德与施瓦茨) ESL EMI测试接收机由爱仪器仪表网代理，本产品是罗德与施瓦茨为企业级客户量身打造的一款预认证级EMI接收机。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

产品简介：
•R&S®ESL是罗德与施瓦茨为企业级客户量身打造的一款预认证级EMI接收机。R&S®ESL包含了像ESU、ESCI等高端接收机的主要功能
•R&S®ESL拥有*全面的检波器，甚至包括*新EMC标准里要求的CISPR-AV和CISPR-RMS检波器。ESL全面多样的测试分析能力，极快的测量速度以及全自动的测量程序使得其成为研发实验室和准备进行EMC认证实验用户们的*
•R&S®ESL将EMI接收机和频谱分析仪合二为一，用户可以在两种模式之间自由切换
•因此用户可以利用R&S®ESL在早期发现和解决问题，避免了到产品定型时推倒重来，大大节省了产品的开发周期和经费；同时在产品认证阶段，R&S®ESL也有助于节约认证花费，缩短认证时间

产品特点：
•频率范围 9 kHz~3 GHz/6 GHz，覆盖所有民用产品EMI测试
•具有高端EMI接收机的主要功能，操作界面和步骤与高端接收机一致
•EMI接收机和频谱分析仪合二为一
•符合*新EMI民用标准，全面的检波器，包括*新的CISPR-AV和CISPR-RMS检波器
•标配完全符合EMC标准的初测、数据筛选和终测的自动测试序列功能
•抗脉冲输入功率高达10 mWs
•0.5dB的电平精度，1 dB压缩点 +5 dBm
•分辨率带宽10 Hz～10 MHz（-3 dB）；200 Hz、9 kHz、120 kHz、1 MHz（-6 dB）
•每条测量曲线包含了多达100万个测试采样点的信息，并可同时显示6条测量曲线
•使用无缝的用户自定义的分段频率设置测量辐射信号频谱，提高了动态范围和测试精度
•在每个频率点的固定状态进行测量，从而确保了多次测量的重复性和一致性
•标记功能强大，支持调谐到标记或者标记曲线功能进行精细分析
•丰富的EMC标准限值线以及天线因子库，支持外部编辑和导入
•支持ES-SCAN自动测试软件
•可控制R&S的人工电源网络，并自动进行相位切换
•支持硬件选件直接插拔，所有的硬件选件无需打开机器即可安装
•WinXP操作系统，接口丰富（标配DVI视频输出接口），远程控制方便，Firmware免费在线升级

应用领域：
•产品开发阶段EMI问题的预防与分析
•产品认证阶段EMI故障的排查与定位
•EMI传导骚扰的预认证测试
•EMI辐射骚扰的预认证测试
•通用的频谱分析与测试
•噪声系数与模拟解调测试

具有较好的RF性能，可以进行*的、高重复性的测量
•幅度精度：0.5 dB
•1dB压缩点：+5dBm
•抗输入脉冲能力：10 mWs
•噪声基底（DANL）：<–152 dBm (1 Hz)，预放打开时
•RBW：10 Hz ～10 MHz (–3 dB)， 200Hz, 9 kHz, 120 kHz (–6 dB)，1 MHz (脉冲)

在这个等级，具有*的性能价格比
•二合一的仪器：频谱分析仪和EMI测量接收机功能同时兼备
•低投资成本
•在相同的等级，具有*好的射频性能
•广泛的测量功能和评估功能
•成本低廉的即插即用选件
直观的操作界面－和 Rohde & Schwarz公司所有的EMI接收机一样
•可以用表格形式对SCAN（扫描）进行简洁的设置
•能够选择多个检波器同时测量
•能够预设符合各种商用标准的天线因子和限值线
•可以使用“TUNE to MARKER”和“MARKER TRACK”功能对关键干扰频点的监控
•*多可以同时选择4个检波器进行测量
•清晰的柱状图显示和*大保持功能，便于清晰地显示测量值
扩展便利，接口众多
•无需打开仪器，即可实现选件的即插即用
•扩展 R&S®ESL应用范围的附加端口（选件 R&S®FSL-B5，包括：视频输出接口、中频输出接口、噪声源控制输出接口、V型网络的远程控制接口和 R&S®NRP-Zxx功率计接口等)。

		R&S®FSL3 1300.5001.03	R&S®FSL3 1300.5001.13	R&S®FSL6 1300.5001.06	R&S®FSL6 1300.5001.16
频率范围		9kHz～3GHz	9kHz～3GHz	9kHz～6GHz	9kHz～6GHz
频率准确度/年	标准	1×10-6
	R&S®FSL-B4(OCXO)	1×10-7
测量时间
接收机模式/扫描（每频率step）		可从100μs到100s进行选择
分析仪模式/扫频时间		可从2.5ms到16000s进行选择，零谱宽时为1μs到16000s
分辨率带宽(-3dB)		10Hz到10MHz(以1/3顺序)
分辨率带宽(-6dB)		200Hz.9kHz.120kHz.1MHz(脉冲带宽)
视频带宽		1Hz到MHz(以1/3顺序)
电平
*大RF电平（输入衰减≥10dB）		+30dBm(=1W)
*大脉冲能量		10mWs
*大脉冲电压		150V
三阶交调截止点		典型值+18dBm
1dB压缩点		+5dBm
显示平均噪声电平（RBW-1Hz FFT滤波器并打开R&S®FSL-B22前置放大器选项）
9kHz﹤f﹤3MHz		典型值 -115dBm
f=500MHz		典型值 -162dBm
f=3GHz		典型值 -158dBm
检波器		正/负峰值、自动峰值、准峰值、均方根（RMS）、平均值、采样值、带仪表时间常数的平均值（CISPR AV）、均方根加平均值（CISPR RMS）
电平测量不确定度		f﹤3GHz(﹤0.5dB) f﹤6GHz(﹤0.8dB)
跟踪源		否	是	否	是
频率范围		-	1MHz到3GHz	-	1MHz到6GHz
输出电平		-	-20dBm到0dBm	-	-20dBm到0dBm
