B10E线圈跳闸测试仪 B10E线圈跳闸测试仪

美国MEGGER B10E线圈跳闸测试仪

型      号:B10E线圈跳闸测试仪
品      牌:美国MEGGER
会员价格:面议
联系方式: 010-68940148
在线解答: 价格咨询 技术咨询 维修咨询
立即咨询
美国MEGGER
美国MEGGER

Megger有限公司成立于1889年,是专业制造电力测试设备和电力系统测量仪器的公司。Megger是目前世界上电力测试和测量领域最大的制造商,在英国、美国、瑞典、德国设有5个制造工厂,在170多个国家设有销售代理。如今在中国的上海和香港设有办事处。 公司最初以绝缘测试仪而闻名,...[查看更多]

浏览过此产品的用户最终购买了

美国MEGGER B10E线圈跳闸测试仪由爱仪器仪表网代理,B10E提供一个无纹波的多变直流电压,可以容易地满足重且多变负荷需求,现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!

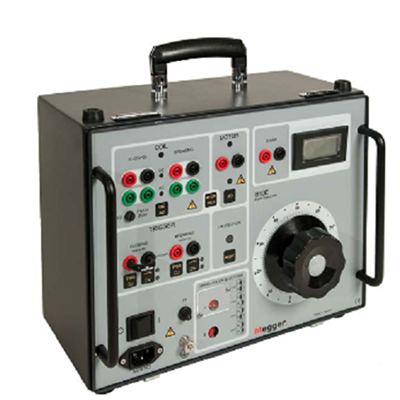

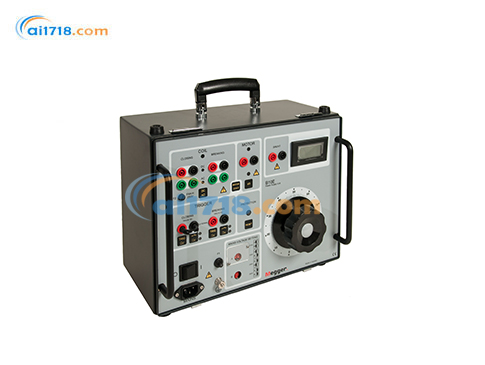

Megger B10E


B10E线圈跳闸测试仪产品特点:

为断路器测试提供可靠和稳定的电源供应

连续可变的24-250 V AC或DC输出

分别提供闭合线圈、跳闸线圈和弹簧储能电机电压输出

直接触发*小跳闸电压测试

进行断路器测试需要可变直流电压。*好不要使用变电站的电池,因为这会对测试人员、 测试设备和受测试的设备带来相当的危险。弄清螺线管和保护结构是否迟缓或设置不恰当的*佳方法*是在*低跳闸电压电进行一个测试,*低跳闸电压在很多国际 标准例如IEC 62271-100、ANSI C37.09等都有描述。
B10E直流电压源*可以用这种方法测试断路器线圈,它提供一个无纹波的多变直流电压,可以容易地满足重且多变负荷需求。

提供给合闸/分闸线圈的直流电压输出
提供给合闸/分闸线圈的交流电压输出
用于选择直流或交流线圈输出的转换开关
用于选择线圈输出或弹簧储能电机输出的转换开关
用于弹簧储能电机的直流电压输出。提供高达 18 A 的
非平滑半波整流直流
弹簧储能电机电压的开启按钮
分流器用于测量线圈或弹簧储能电机中的外部电流
用于电压选择的数字电压读数显示
外部触发信号的输入或短路跳线
按钮 (2+2):
• 用 于 通 过 线 圈 输 出 的 手 动 触 发 脉 冲 。
• 用 于 在 触 发 输 入 端 选 择 接 触 感 应 或 电 压 感 应 的 转
换 开 关
输入电源 115/230/135/250 V AC 的转换开关 (A) 和 (B)
用于热、过载和/或时间限制切断的复位按钮
可调变压器

B10E线圈跳闸测试仪描述

测试断路器需要一个可变的直流电压。 不应使用变电站电池,因为这会给测试人员、测试设备以及被测设备带来相当
大的风险。 确定螺线管和保护机构是否缓慢或正常工作的*佳方法是在*小跳闸电压下进行测试。 *小跳闸电压测
试在 IEC 62271-100、ANSI C37.09 等国际和*标准中有所描述。
B10E 可用于以这种方式测试断路器线圈。 它提供无纹波可变直流电压,可轻松适应高可变负载。
由于有一个单独的输出用于为弹簧储能电机供电,因此B10E 非常适合测试未连接或不可用辅助电压的断路器。紧凑型电源单元 B10E 可为高压断路器的维护人员提供可靠的帮助。 这控制面板直观的布局使其易于操作,内置的热断路器和过载保护器使其使用安全。 B10E 是与断路器制造商和测试人员合作开发的。

B10E线圈跳闸测试仪应用

B10E 是一款便携式独立测试仪,专为变电站和工业场所
使用而设计。 B10E 用于测试中压和高压电力断路器。
B10E 采用*新技术,使用无纹波可变直流电压来操作断
路器线圈,并为电机供电,以确定这些设备的状况是否符
合制造商的原始规格。

订购信息
Item Cat. No.
B10E
包含配件:
电缆套件, GA-00032
运输箱, GD-00182                                                                                                                                       BG-29092



B10E规格
规格在标称输入电压和 +25°C (77°F) 的环境温度下有效。 规格如有更改,恕不另行通知。
环境
应用领域 该仪器旨在用于中高压变电站和工业环境。
温度

操作 0°C to +50°C (32°F to +122°F)
存储和运输 -40°C to +70°C (-40°F to +158°F)
湿度 5% – 95% RH, 无凝结
CE-marking
LVD

2014/35/EU



EMC

2014/30/EU


RoHS

2011/65/EU


常规
电源电压
115/230 (135/250) V AC, 50/60 Hz
功耗
3300 W (*大)
保护

热断路器,+80°C (+176°F)

直流输出短路保护器
尺寸
仪器

350 x 270 x 220 mm

(13.8” x 10.6” x 8.7”)
运输箱

610 x 290 x 360 mm

(24.0” x 11.4” x 14.2”)
重量

20.8 kg (45.8 lbs)

29.3 kg (64.6 lbs) 带附件和运输箱
测试线组,带 4mm 可堆叠安全插头

2 x 0.25 m (0.8 ft), 2.5 mm²

2 x 0.5 m (1.6 ft), 2.5 mm²

8 x 2 m (6.6 ft), 2.5 mm²

显示器 LCD
测量部分
电压表 – 数字
范围

0 – 300 V DC, 0 – 300 V AC


分辨率
1 V
误差

显示值的 ±1%,直流

显示值的 ±2.5%,交流
电流分流器 5 A/50 mV ±0.5%(内置

输出 (DC),CATII

线圈,合闸/分闸

输出电
24-300 V DC
负载间
*长 1 秒(电流超过 50 mA)
波纹
预设电压的 2% 峰峰值

空载电压(V) 电流(A) 负载相关性
24 10 <6%
48 10 <3%
110 6.5 <2%
250 3 <2%
300 1.25 <2%

输出 (AC),CATII

线圈,合闸/分闸

输出电压 24-260 V AC
负载电流 *大5A
加载间隔 *大30min
输出 (DC), CATII

电机

输出电压 24-260 V AC(带载)


开路电压(V) 电流(A) 负载电压(V) *大负荷间隔(s)
44 18 24 20
48 12 40 60
48 18 30 20
120 12 90 60
120 18 70 20
240 6 200 60
240 9 185 20
*

端子 电压
线圈合闸 300 V DC, 200 V DC
线圈分闸 300 V DC, 260 V DC
电机 250 V DC
分流器 250 V DC
触发合闸 8-15 V DC
触发分闸 8-15 V DC
