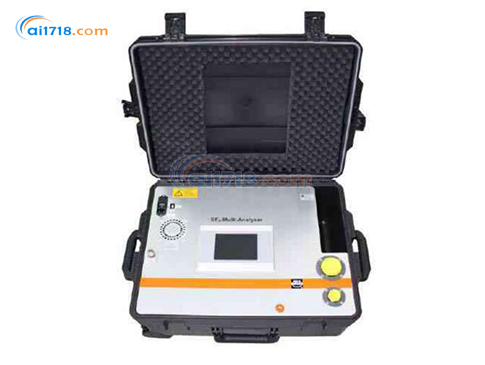

德国DILO 3-038-R020 SF6气体综合分析仪-爱仪器仪表网

德国DILO 3-038-R020 SF6气体综合分析仪由爱仪器仪表网代理，本产品是实验室仪器，用于测量SF6绝缘气体中SO2,H2O等杂质气体的含量。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

3-038-R020 SF6气体综合分析仪简介：

SF6气体分析仪能够测量： SF6体积百分比含量

微水含量
SO2含量
选项：HF含量
每次测量结束后，测试值可以保存，并显示名称。

根据版本，SF6气体分析仪的主要部件如下：
- 一个含有SF6体积百分比传感器的气体测量模块
- 一个湿度传感器
- 一个含有SO2传感器的气体测量模块
此外还包括电源单元、带触摸屏的中央处理单元、压力传感器以及包含电磁阀和控制阀的管路系统，
SF6气体分析仪的所有部件均安装在一个紧凑的模块式箱体内。
所有的测量值以数字方式在显示屏上显示。
标准的SF6体积百分比传感器式按照SF6/N2或SF6/空气混合模式标定的，以测量相应混合气体中
SF6气体的含量。SF6体积百分比传感器工作时不受空气压力和安装位置的影响。
湿度传感器测量SF6气体的露点温度℃。露点测量值℃为自动显示，可以通过设置转换为所有已经
建立的指示单位，也可以转换为开关气室压力下的露点值。此外，SF6气体分析仪包括一个SO2传
感器(选项)，可以测量SF6气体的分解产物。
SF6气体分析仪为模块式结构，能够使每个气体测量模块都可以单独送至生产商进行检验、标定或
是更换，原则上还可以仅用其中的一个测量模块进行测量。
操作者可在SF6气体分析仪前面板上轻松地进行操作。
带气体回收系统的分析仪配备：
- 气体入口接头“Gas inlet”
- 带电源开关“ON/OFF”的插座
- 5.7''彩色触摸屏
- USB接口
- 两个用于放置连接管路的DN8/DN20接头的嵌入式固定圆筒
不带气体回收系统的分析仪还另外包括：
- 气体出口接头“Gas outlet”

3-038-R020 SF6气体综合分析仪功能描述：
SF6体积百分比传感器
SF6提及百分比传感器的测量原理时基于声音在不同气体中的传播速度不同这一特性。声音在空气
中的传播速度一般在330m/s，而在SF6气体中的传播速度只有130m/s。音速在测量单元中进行测量
并由测量单元自动进行温度补偿，之后通过微处理器计算出SF6气体的体积百分比。
测量结果被传送到分析仪主机。

湿度传感器
温度传感器主要有一个可以吸收水分子的特殊陶瓷基板构成。传感器主要部件的电容随着吸收水的
多少而产生变化，并被评价电子模块记录，之后转换成标准的信号。

SO2传感器
SO2传感器基于电-化学反应测量原理
通过评价电子模块记录电流的变化，然后转化为一个标准信号。此信号被传送到分析仪主机。

技术参数：
仪器尺寸： 500*625*297mm（带气体回收系统、含运输箱）
500*625*218mm（不带气体回收系统、含运输箱）
重量： 33kg（带气体回收系统、含运输箱）
20kg（不带气体回收系统、含运输箱）
通用参数：
入口压力： 0.3-9bar
工作温度： -10℃ - +40℃
空气温度：至90%，不结露
工作电压： 90-264V/50-60Hz（L,N,PE）
接口： USB
主电源保险丝： 2*1.6A/T（延时）
测量时间
（单独测量）： <15分钟（自动计算）
极限值（vol.-%）： 0.0到99.9vol.-%
极限值（露点值）： -60℃到＋20℃
SO2极限值： 0.0-500.0ppm
流量（所有传感器）： 18.3-20.5 InSF6/h=111-125g SF6/h
*多可存储的测量数据： 100个
推荐的传感器标定间隔时间：每年一次

体积百分比传感器：
测量介质： SF6/N2或SF6/空气混合气体和SF6/CF4混合气体
测量范围： 0.0到100.0vol.-%SF6
测量精度： ±1vol.-%SF6/N2或SF6/空气混合气体
±2vol.-%SF6/CF4混合气体
测量状态：常压测量
流量： 0.3-0.5InSF6/h=1.8-3.1gSF6/h
工作温度： -10℃到+40℃

湿度传感器：
测量范围：从-60℃到+20℃的露点温度
测量精度：当露点温度>-40℃时 ±2℃
当露点温度<-40℃时 ±3℃
测量状态：在常压下测量，露点值和ppm值可在仪器上转换
流量： 18-20InSF6/h=109-122gSF6/h
工作温度： 0℃到+60℃

SO2传感器：
测量范围： 0-20ppm
0-200ppm
0-500ppm
测量精度：小于测量范围的±2%
测量状态：在常压下测量
流量： 1-3InSF6/h=6.2-18.6SF/h
工作温度： -20℃到+40℃
使用寿命： 2年（参考操作屏说明）

更换测量元件：更换：
SF6体积百分比传感器模块 3-027-201
温度传感器 3-945-201
S02传感器 20ppm： 3-032-201
100ppm： 3-032-202
500ppm： 3-032-203

标准附件：
-6米厂PTFE铠装软管1跟，两端带不锈钢自封接头
-1个DN20自封接头
-1个DN8自封接头
-2米长电源线一根
-USB数据盘、连接电缆1套
-安装有数据输出和在计算机上评估测量值的软件的CD-ROM 1套
-1本操作说明书

我们是这样为您服务的

1、技术沟通，初步判断问题电话与客户进行初步沟通、了解并初步判断仪器
所出现的故障问题。
2、签订维修协议由我公司向客户发送仪器维修协议，客户需如实
填写内容并回传以便我司对仪器做进一步判断。
3、客户邮寄仪器客户可按照我司地址邮寄仪器，并将快递单拍、
照发送至您的专属客服进行备案。
4、详细诊断机器故障我司收到邮寄仪器后会对邮寄的仪器进行拍照、
并开箱检验，对仪器做进一步故障判断。
5、支付维修费用如客户仪器在保修期内，我司不收取任何维修费，
如客户仪器在保修期外，我司会适当收取维修费。
6、邮寄仪器给客户我司将维修好的仪器按客户地址进行拍照并邮寄，自此
虽维修协议终止，但我司将提供终身免费答疑及技术指导。

专业从事仪器仪表检修9年，部分可提供服务的产品型号如下：

AT2140/AT2140A个人剂量计 POLIMASTER PM1621A个人剂量计辐射检测报警仪 AT1103M X射线辐射剂量率仪 AT1117M多功能便携式核辐射检测仪-授权代理 AT1123环境辐射检测仪脉冲辐射x,γ剂量测量仪-授权代理 AT1121防护级辐射剂量测量仪-授权代理 Polimaster PM1621个人辐射剂量报警仪 AT3509放射个人辐射剂量监测报警仪 AT2503个人核辐射剂量检测报警仪 COMO170便携式表面沾污仪 DEMRON辐射屏蔽防护服 MVCT继电器和CT/VT测试仪 MTO330直流电阻测试仪 DLRO600数字式微欧表 AT1320γ活度计-测水/食品/土壤等 OTS60PB/OTS80PB便携式绝缘油测试仪 FREJA300继电保护测试系统 PM1621M X,γ射线辐射个人剂量计检测仪-可寻找放射源 AT3509C个人辐射剂量计 S1-1068绝缘电阻测试仪-MEGGER S1-568独家代理 S1-1568绝缘电阻测试仪s1-568独代现货 ATKN中子辐射剂量率检测仪 AT6101C背包可移动式区域辐射检测系统-带核素识别 AT6103车载式区域辐射扫描测量系统 AT6101DR多功能地面放射性核素污染检测仪能谱仪 AT1120便携式高灵敏度多功能环境级γ辐射剂量率仪 AT6104DM水下能谱仪（核素识别仪） OTS100AF实验室绝缘油耐压测试仪 OTS80AF实验室绝缘油耐压测试仪 Ariadna CI中压及低压电缆识别仪 FREJA 306继电器测试系统 MRCT继电器和电流互感器测试仪 SMRT410继电保护测试系统 SMRT33继保测试系统 OTS60SX/2半自动油测试仪 OTS60SX半自动油测试仪 MFT1700/1710/1720/1730系列多功能测试仪 MFT1800/1815/1825/1835/1845多功能测试仪 AT1320M伽马活度计 TORKEL900/910系列蓄电池放电试验系统 PM1703GNA-II中子个人辐射探测器 AT6104DM1水下能谱仪(核素识别仪)-500米测深 NuVISION便携式实时能谱分析伽马相机 PM1703GNA中子个人剂量检测仪 PM1621MA宽量程核辐射个人剂量检测仪-可寻找放射源 AT2533宽量程水下核辐射剂量测量仪 ICMmonitor 局放检测仪 HA3200-W水下X、γ辐射检测仪 FPCAE-GAMON-Diver水下核辐射探测系统 URSIS水下γ能谱测量系统 ReM-10水下γ能谱测量系统 PM1603A可穿戴腕式手表式伽马辐射个人剂量报警计 PM1603B腕表式电子个人伽马辐射剂量报警仪-可防水 RADCAM® Epsilon抗辐射耐辐照持续性核辐射环境监控摄相机 MWA300三相变比和直阻分析仪 CDAX605 高精度电容和损耗因数测试仪 TORKEL930蓄电池放电试验系统 SVERKER780继电保护测试仪总代 DLRO10HDX 双电源10欧姆表微欧表 DLRO2X 2A低电阻欧姆表 DLRO2手持式 2A低电阻测试仪欧姆表微欧计 BVM、BVM300和VM600蓄电池电压监测器 TXL830/TXL850/TXL870 TORKEL 蓄电池测试额外负载设备 EGIL200/211/213/223/241/EGIL243断路器分析仪 CSU600A和CSU600AT电流供应设备大电流测试仪 K-JY04-C绝缘电阻测试仪 K-XDY36 电源电池 K-ZDY35 直流电源 K-JY04-C绝缘电阻测试仪 K-DZC033 单相变压器直流电阻测试仪 KGT R-9高能量电缆故障定位仪 K-NZ07Y 蓄电池电阻测试仪 KD-F31 大电流发生器 KJ-417 继电保护测试仪 KJ-C15 交流采样测试仪 CR-9 冷镜式露点仪 T-9 手持式回路电阻测试仪 K-152 绝缘电阻表 ALMAR实时剂量测量计 ALMAR+主动个人剂量计 ALMAR++主动个人混合辐射检测剂量计 FPS防火服避火服隔热服消防服 MEGGER TORKEL910蓄电池放电试验系统 MGFL100 电池接地故障定位仪 BITE5 蓄电池电池检测仪 SVERKER650 单相继电保护测试仪系统 OTS80PB便携式绝缘油测试仪 Test Universe 执行高级二次测试的 PC 软件套件 TransView 录波信号的显示与分析软件 UHF 800 便携式超高频局部放电测量与分析系统 VBX1适用于网络安全和测试应用的可视化平台 SVERKER750/650继电保护测试仪 UR-15 电缆宽频阻抗谱缺陷定位仪 HVDC 高压直流试验系统 MTO106直流电阻测试仪 BDKN-06 检测器及整套慢化球 MJ159/MJ160/MJ359/MJ459/MJ559绝缘电阻测试仪 PARADIMO 100 GIS和GIL高频局部放电在线监测系统 UMR-230 手持式大电流微欧计

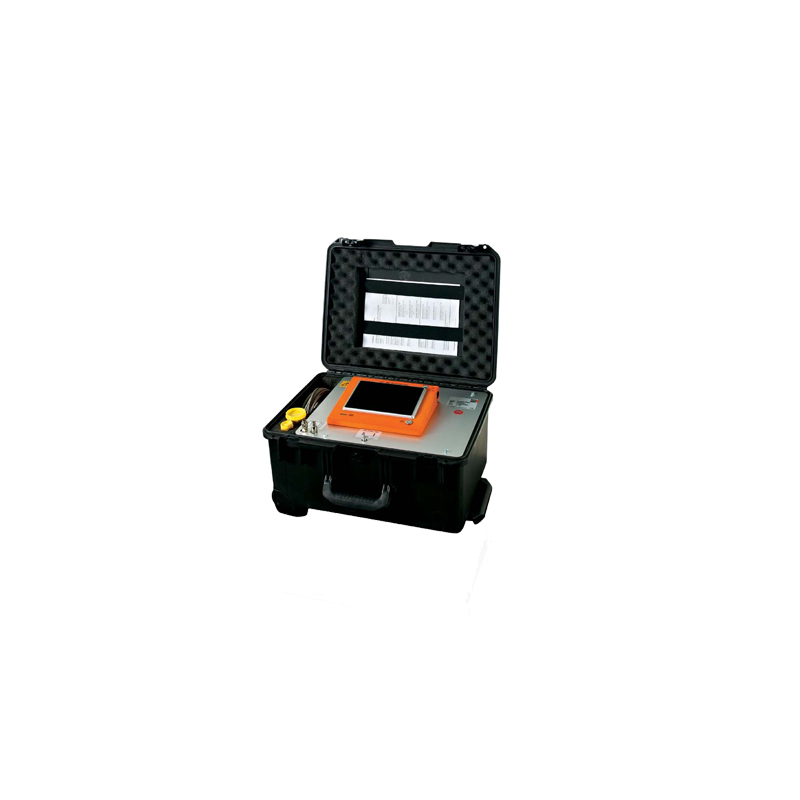

德国DILO 3-038R-R303 SF6气体综合分析仪
