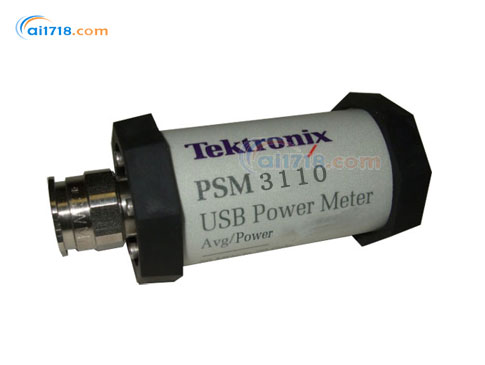

美国Tektronix PSM3110微波功率计/传感器由爱仪器仪表网代理,本产品是在进行测量前不需要清校零或校准,节约时间,避免质量差的数据的微波功率计/传感器,现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
产品简介:
•仪表在整个温度范围内经过校准,在进行测量前不需要清校零或校准,节约时间,避免质量差的数据
•所有型号都提供了平均功率、占空比校正脉冲功率和测量数 据记录功能
•标配应用程序在Microsoft Windows 下运行
•功率计应用程序
•高速数据记录应用程序
•提供了LabVIEW 驱动程序和编程实例,适用于*常用的 Windows 编程环境,支持自动测试系统
•*大保持模式和相对测量模式
•偏置、频响和75Ω *小损耗校正
•灵活的平均模式,提供迅速稳定的测量
•TTL 触发输入和输出,与外部仪器同步
•通过/ 失败极限模式
•体积紧凑
•PSM3000系列提供了真实平均功率测量,给出准确结果,而不管信号形状或调制如何
应用领域:
•普通RF 和微波平均功率测量
•检定重复的脉冲式信号,如导航、气象和其它雷达
•测量被调制信号峰值功率和平均功率,如GSM、CDMA、 WCDMA、HSPA、WiMAX,分析带宽高达10 MHz
•测量被调制通信信号的峰值功率和平均功率
•信号源电平控制反馈
•验证和检定功放、开关和其它RF 和微波器件
•维护、保养和安装DTV、蜂窝、微波无线链路及无线广播发 射机
•检验和校准测试设备和系统
产品特点:
•8 GHz、18 GHz、20 GHz 和26.5 GHz 型号
•多种型号,带有N 型连接器和3.5 mm 连接器
•动态范围*低-60 dBm,*高+20 dBm
•不确定度低达2.6%
•读取速度高达每秒2000 次
•功能强大、紧凑的功率传感器/ 功率计
•提供了快速准确的RF和微波功率测量功能
•视您选择的具体系列,其提供了多种CW 和脉冲调制测量功能
•每台仪表都标配Windows功率计应用软件,用来控制仪表,显示读数,记录数据
•功率传感器/ 功率计和PC相结合,提供了完整 的解决方案,不再需要使用单独的专用仪表主机
•通过标配功率计应用软件,用户只需按一下鼠标,*会出现熟悉的仪表控制功能,在PC屏幕上直接出现读数
•熟悉的Windows下拉菜单提供了额外的控制功能
•PC上会立即提供数 据,进一步进行分析和文件管理
•仪表使用标准USB 2.0 协议 和电缆与PC 通信,即插即用,使用简便
•把高速功率测量集成到测试中
•泰克PSM系列功率传感器提供了业内*快的测量速度(每秒读取2000 次)
•这可以明显缩短测试时间,提供以前没有提供的动态功率测量 信息
•标配高速记录应用程序为把这些数据放到PC中进行分析提供了一种机制
•对自编程测试应用,您可以使用LabVIEW或使用全面存档的API与传感器通信
•其为*常用的开发环境提供了范例程序
•通信库允许程序与*多12个传感器通信,而不需要使用昂贵的开关
•为与其它测量设备同步,包括触发输入和触发输出TTL信号
•高速测量、全面的编程工具和同步功能,使得这些传感器可以作为通用系统,增加到您的测试环境中
•选择能够满足您的需求的性能/ 功能
产品简介:
•仪表在整个温度范围内经过校准,在进行测量前不需要清校零或校准,节约时间,避免质量差的数据
•所有型号都提供了平均功率、占空比校正脉冲功率和测量数 据记录功能
•标配应用程序在Microsoft Windows 下运行
•功率计应用程序
•高速数据记录应用程序
•提供了LabVIEW 驱动程序和编程实例,适用于*常用的 Windows 编程环境,支持自动测试系统
•*大保持模式和相对测量模式
•偏置、频响和75Ω *小损耗校正
•灵活的平均模式,提供迅速稳定的测量
•TTL 触发输入和输出,与外部仪器同步
•通过/ 失败极限模式
•体积紧凑
•PSM3000系列提供了真实平均功率测量,给出准确结果,而不管信号形状或调制如何
应用领域:
•普通RF 和微波平均功率测量
•检定重复的脉冲式信号,如导航、气象和其它雷达
•测量被调制信号峰值功率和平均功率,如GSM、CDMA、 WCDMA、HSPA、WiMAX,分析带宽高达10 MHz
•测量被调制通信信号的峰值功率和平均功率
•信号源电平控制反馈
•验证和检定功放、开关和其它RF 和微波器件
•维护、保养和安装DTV、蜂窝、微波无线链路及无线广播发 射机
•检验和校准测试设备和系统
产品特点:
•8 GHz、18 GHz、20 GHz 和26.5 GHz 型号
•多种型号,带有N 型连接器和3.5 mm 连接器
•动态范围*低-60 dBm,*高+20 dBm
•不确定度低达2.6%
•读取速度高达每秒2000 次
•功能强大、紧凑的功率传感器/ 功率计
•提供了快速准确的RF和微波功率测量功能
•视您选择的具体系列,其提供了多种CW 和脉冲调制测量功能
•每台仪表都标配Windows功率计应用软件,用来控制仪表,显示读数,记录数据
•功率传感器/ 功率计和PC相结合,提供了完整 的解决方案,不再需要使用单独的专用仪表主机
•通过标配功率计应用软件,用户只需按一下鼠标,*会出现熟悉的仪表控制功能,在PC屏幕上直接出现读数
•熟悉的Windows下拉菜单提供了额外的控制功能
•PC上会立即提供数 据,进一步进行分析和文件管理
•仪表使用标准USB 2.0 协议 和电缆与PC 通信,即插即用,使用简便
•把高速功率测量集成到测试中
•泰克PSM系列功率传感器提供了业内*快的测量速度(每秒读取2000 次)
•这可以明显缩短测试时间,提供以前没有提供的动态功率测量 信息
•标配高速记录应用程序为把这些数据放到PC中进行分析提供了一种机制
•对自编程测试应用,您可以使用LabVIEW或使用全面存档的API与传感器通信
•其为*常用的开发环境提供了范例程序
•通信库允许程序与*多12个传感器通信,而不需要使用昂贵的开关
•为与其它测量设备同步,包括触发输入和触发输出TTL信号
•高速测量、全面的编程工具和同步功能,使得这些传感器可以作为通用系统,增加到您的测试环境中
•选择能够满足您的需求的性能/ 功能
PSM3110 | PSM3120 | PSM3310 | PSM3320 | PSM3510 | |
---|---|---|---|---|---|
输入连接器 | 3.5 mm, 插头 | N-type, 插头 | 3.5 mm, 插头 | N-type, 插头 | 3.5 mm, 插头 |
频率范围 | 10 MHz - 8 GHz | 10 MHz - 18 GHz | 10 MHz - 26.5 GHz | ||
动态范围 | –55 dBm - +20 dBm | ||||
视频带宽 | 100 Hz, 典型值 | ||||
总体准确度*1 | 总体不确定度 = 2 × √[ (CF/2)2 + (L/2)2 + (N/2)2 + (Z/√2)2+ (Mm/√2)2 + (T/√2)2 ] | ||||
校准系数不确定度 |
10MHz – 1GHz: 2.5% 1GHz – 8GHz: 2.4% |
10 MHz – 1GHz: 1.8% 1GHz – 8GHz: 1.7% |
10MHz – 1GHz: 2.5% 1GHz – 1GHz: 2.4% 10GHz – 18GHz: 2.7% |
10MHz – 1GHz: 1.8% 1GHz – 10GHz: 1.7% 10GHz – 18GHz: 1.9% |
10MHz – 1GHz: 2.5% 1GHz – 10GHz: 2.4% 10GHz – 18GHz: 2.7% 18GHz – 26.5GHz: 3.7% |
线性度不确定度(L) |
+15 dBm - +20 dBm: 3.0% –15 dBm - +15 dBm: 2.5% –55 dBm - –15 dBm: 2.0% |
||||
噪声不确定度(N) |
5 秒积分 +10 dBm - +20 dBm: 0.10% –15 dBm - +10 dBm: 0.25% –30 dBm - –15 dBm: 0.10% –40 dBm - –30 dBm: 0.25% –50 dBm - –40 dBm: 1.50% –55 dBm - –50 dBm: 4.50% |
||||
零偏置功率*2 (Z) | [(3.0 nW at 25 °C) + |ΔT| × (0.15 nW / °C)] + 0.01 nW /月 | ||||
温度不确定度(TU) |
40 °C < T ≤ 50 °C: 2.00% 30 °C < T ≤ 40 °C: 0.75% 20 °C < T ≤ 30 °C: 0.00% 10 °C < T ≤ 20 °C: 0.75% 0 °C < T ≤ 10 °C: 2.00% |
*大平均功率 | +20 dBm (100 mW);损坏电平:+23 dBm (200 mW) |
*大脉冲功率 | +20 dBm (100 mW);损坏电平:+23 dBm (200 mW) |
测量速度 | 2000/s (100 settled measurements per second typical) |
触发输入/触发输出 | 兼容TTL;损坏电平:5.5 V max, –0.5 V min;速率: 1 Hz - 750 kHz, 典型值 |
USB 接口 | USB 版本: 2.0 版全速(11 Mb/s) |
工作温度 | 0 °C – +55 °C |
非工作温度 | –25 °C – +85 °C |
工作湿度 | +30℃以下时15% - 95% RH (相对湿度);+30℃到+55℃时15% - 45% RH;无冷凝 |
非工作湿度 | +30℃以下时15% - 95% RH (相对湿度);+30℃到+85℃时15% - 45% RH;无冷凝 |
工作高度 | 3,000 m (10,000 英尺) |
非工作高度 | 15,000 m (50,000 英尺) |
安全 | ANSI/UL61010-1 (ISA-82.02.01), CAN/CSA,C22.2 No. 61010-1, EN61010-1, IEC 61010-1 |
EMC | EN 61326 (1997); A1 (1998), 根据EN50082-2,Group 1, Class B, CE 提高测试电平 |
直径 | 48 mm (1.9 英寸) |
长度 | 74 mm (2.9 英寸), 外加连接器 |
重量 | 112 g (3.95 盎司), 外加连接器的重量 |
PSM3110 | USB 功率传感器/ 功率计, 10 MHz-8 GHz,真实平均功率, 3.5 mm 插头 |
PSM3120 | USB 功率传感器/ 功率计, 10 MHz-8 GHz,真实平均功率, N 型插头 |
PSM3310 | USB 功率传感器/ 功率计, 10 MHz-18 GHz,真实平均功率, 3.5 mm 插头 |
PSM3320 | USB 功率传感器/ 功率计, 10 MHz-18 GHz,真实平均功率, N 型插头 |
PSM3510 | USB 功率传感器/ 功率计, 10 MHz-26.5 GHz,真实平均功率, 3.5 mm 插头 |
PSM4110 | USB 功率传感器/ 功率计, 10 MHz-8 GHz,峰值功率和脉冲, 3.5 mm 插头 |
PSM4120 | USB 功率传感器/ 功率计, 10 MHz-8 GHz,峰值功率和脉冲, N 型插头 |
PSM4320 | USB 功率传感器/ 功率计, 50 MHz-18 GHz,峰值功率和脉冲, N 型插头 |
PSM4410 | USB 功率传感器/ 功率计, 50 MHz-20 GHz,峰值功率和脉冲, 3.5 mm 插头 |
PSM5110 | USB 功率传感器/ 功率计, 100 MHz-8 GHz,脉冲曲线, 3.5 mm 插头 |
PSM5120 | USB 功率传感器/ 功率计, 100 MHz-8 GHz,脉冲曲线, N 型插头 |
PSM5320 | USB 功率传感器/ 功率计, 50 MHz-18 GHz,脉冲曲线, N 型插头 |
PSM5410 | USB 功率传感器/ 功率计, 50 MHz-20 GHz,脉冲曲线, 3.5 mm 插头 |
C3 | 三年校准服务 |
C5 | 五年校准服务 |
R5 | 五年维修服务 |
174-6150-00 | USB 电缆, 2 m, 20 AWG |
348-2013-00 |
更换用橡胶缆套 |
