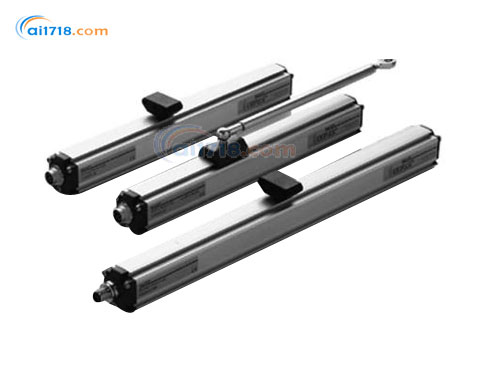

德国Balluff BTL5_P脉冲位移传感器由爱仪器仪表网代理,本产品是高防护等级和便捷的安装的传感器,现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
产品特点:
示教模式
•用来设置一个新的零点和终点来替代工厂设定
•首先将定位磁环移到新的零点,然后再移到新的终点,通过按压按键,保存相应的数值
校准模式
•您可通过该方法校准新的零点和终点数值。当定位磁环无法移动到标准的零点和/或终点时,*有可能使用这种方法
•移动定位磁环到新的起始和 终止位置,然后按压按键调节显示的数值,直到到达期望的数值
在线调节
•编程功能允许用户在工作时(如闭环结构中)设置零点和终点
•在设置过程中不会输出错误信号,因此不会出现液压缸动作不受控的情况
•调节的范围限于±2.5%以内
微脉冲位移传感器 BTL5-A/C/E/G...B 的特点
•模拟信号可调节范围*
•3 种调节模式:示教,校准零点和终点以及在线调节
•如需要,可更换电气头部外壳短小
•错误信号:当检测范围内无定位磁环或传感器处于调节模式
接口
P接口
•同巴鲁夫BTA/BTM处理卡及众多OEM 控制器,如Siemens 、 B&R、 Bosch、 Phoenix Contact、Mi tsubish、Sig- matek、Parker、Esitron、 WAGO等兼容。采用抗噪声的 RS485差分驱动器和接收器,在BTA和BTL之间的电缆长达 500m时仍能保证可靠的信号传输。噪声信号被有效抑制
M接口
•M接口是一种对应于专用控制器的接口形式
高精度数字化的P-接口信号
•各厂商在开发自己的控制和处理芯片时,若采用巴鲁夫 公司开发的数字芯片44QFP的话
•*可以事半功倍地开发出低成本的P-脉冲接口
•该巴鲁夫数字芯片是专门为用于P-脉冲接口的高精度可 配置专用集成芯片(ASIC)而开发的
产品优点:
•位置信号分辨率1μm
•微脉冲位移传感器系统1μm的分辨率得益于内部高分辨率的数字芯片(33ps)
•4个磁块的位置数据可同时处理
•4/8位处理器接口
微脉冲位移传感器的特殊型号系列
•复杂的应用通常会对传感器有特殊的要求
•巴鲁夫为了满足这些要求,开发特殊型号的传感器,能够有效地同控制系统集成
•这一切的实现,完全得益于一个庞大的、充满高度活力的微脉冲位移传感器
•开发团队并会同了巴鲁夫专门的电磁兼容性测试实验室,冲击和振动检测中心
微脉冲位移传感器的特殊型号系列
•用于超高安全需求的2/3通道冗余位置检测系统
•一个传感器包含2到3个完全独立检测部件
•Start/Stop脉冲或模拟量接
•紧凑型外壳
•*大额定检测长度1000mm
提供的输出接口形式:
•模拟量 0...0 V
•4...20 mA, 0...20 mA
•–0...0 V
•数字脉冲接口列
产品性能:
•巴鲁夫微脉冲位移传感器外壳突出型结构(外置式)以其精良的机械结构
•高防护等级和便捷的安装,成为了许多直线位移传感器(如电位差计,玻璃光栅尺、 LVDT等)的有效替代产品
•该传感器的检测原件由铝制挤压型材保护
•在检测元件(波导管)上的具体位置,用一个被动的位置标示块(定位磁铁)表示,无需提供电源
•可提供额定检测长度从50到5000mm
•非接触位置检测
•IP 67,对污染不敏感无磨损防冲击和振动
•*位置量输出
•分辨率可达0.001mm(取决于采用的处理器)
•信号可直接处理,或经与各类控制系统的接口兼容的控制卡,也可用于独立工作方式
系列 | BTL5 外壳突出型结构 |
冲击负载 | 100 g/6 ms 符合 IEC 60068-2-27 |
振动 | 12 g, 0...2000 Hz 符合 IEC 60068-2-6 |
极性反接保护 | 有 |
过电压保护 | Transzorb保护二极管 |
绝缘强度 | 500 V DC (外壳对地) |
外壳防护等级 符合 IEC 60529 | IP 67 (与防护等级为IP 67 的BKS-S...插头可靠连接时) |
外壳材料 | 铝,经阳极氧化处理 |
安装方式 | 安装套件 |
连接方式 | 插头或电缆连接 |
电磁兼容性测试: |
|
无线电幅射干扰 (RF) | EN 550 *组,A级 |
静电干扰 (ESD) | IEC 6000-4-2 ,锐度 3 |
无线电放射干扰 (RF) | EN 550 第 组,A级 |
静电干扰 (ESD) | IEC 6000-4-2 ,锐度 3 |
电磁场干扰 (RFI) | IEC 6000-4-3 ,锐度 3 |
瞬间高速干扰脉冲 (BURST) | 瞬间高速干扰脉冲 (BURST) IEC 6000-4-4 ,锐度 4 |
因高频场感应干扰引起的 | IEC 6000-4-6 ,锐度 3 |
标准额定检测长度 [mm] 直径8 mm金属管检测长度至06 mm (取决于步数) | 0050, 000, 030, 050, 075, 0200, 0225, 0250, 0300, 0350, 0360, 0400, 0450, 0500, 0550, 0600, 0650, 0700, 0750, 0800, 0850, 0900, 0950, 000, 00, 200, 250, 300, 400, 500, 600, 700, 750, 800, 900, 2000, 2250, 2500, 2750, 3000, 3250, 3500, 3550, 3750, 4000, (4250, 4500, 4750, 5000, 5250, 5500) 可按要求提供增长型 |
-
