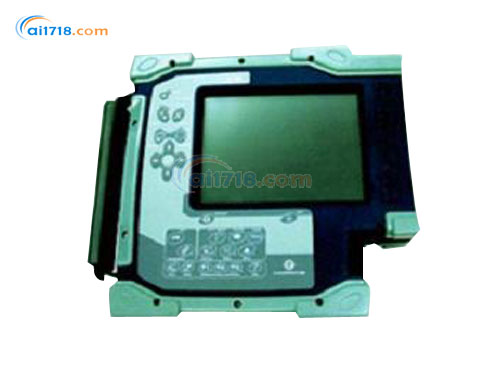

英国声纳SONATEST X-32超声探伤仪由爱仪器仪表网代理，本产品是采用现代微电子器件设计制造的超声探伤仪，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!
产品简介：
•X-32是用于损评价的便携式超声相控阵探伤仪。采用现代微电子器件设计制造，界面既直观且用户友好。X-32的设计以方便操作特点，适合于检验过程的数据处理
•此产品应用相当广泛，主要应用于航空航空、建筑工业、生产制造等诸多行业
•测量原理（超声相控陈技术的解释）借用学领域的技术
•在70年代，学诊断设备首先采用了相控陈技术。在以后的10年中，这一技术迅速发展，并应用于材料损评价（NDE）领域
•产生超声束的新方法
•通常采用一个压电晶片产生超声波，其传播是预选设定的，且不能预先编程变更。在一个确定只产生一个固定的声束。而超声相控技术则使用多个小的压电晶片元件，这些小的压电晶元件组成的组件辐射的总能量形成的超声声束
•被检区域的快速显示
•探头的每个元件都可独立地接受信号控制。因此，可在不同角度产生的超声束，并可在不同深度聚焦。超声相控阵技术在工业领域的应用
•采用超声相控技术可缩短检测时间，相对节约成本，减少搜查时间，提高检验精度和可靠性。其主要应用领域如下：
•能源工业：X-32的相控阵设备适合于*和能源工厂重要零部件的检验。检验员用S-扫描技术能更可靠的保证检验质量，特别是对形状复杂的零件，如涡轮盘、涡轮叶片根部和反应堆的管路。其它应用压力容器和转子
•石化工业：X-32型仪器将操作简单、探伤可靠、数据采集和检测报告集于一体，非常适合于石化应用。采用S扫描易于识别零件的几何形状，如对法兰盘等零件检验十分有用。其它应用如大直径管径、容器和小直径管子的检验。石化工业应用中，检测腐蚀和绘制腐蚀图是一项重要而困难的工作。探头中被选择的晶片交替激发，使得电子扫描可有效而简单的解决储罐底部、压力容器路腐蚀的检测
•航空与航天工业：航空与航天工业使用的复合材料超声检测时要用高压激发探头。X-32可以产生高达200V的电压，比我们竞争对手使用的电压高2倍。本相控陈设备*适合于检验大的曲面板材、铝合金焊缝、搭接连接、环型件和喷嘴等
•其它工业应用：适合于评价船舶、铁轨、汽车等工业制件的结构完整性
产品特点：
更快检测
•一次检测所有被检测查部份
•容易使用的技术
•较少探头位置要求
•不需调试时间
要可靠检测
•可使用更多不同角度扫描
•用户容易使用
•减少检测人员因素的影响
•可记录检测情况
更佳检测
•可使用更多不同角度扫描
•高信噪比
•高精芭
•良好报告
产品组成：
•32个有效压电晶片组成（32个通道），对缺陷检测和图形绘制具有高分辨率
•使用M-Box多路选件（线扫描），可达128个晶片
•对工业零件快速断面扫描（扇形S扫描）
•A扫描、滚动B扫描、S扫描和L扫描的实时观测
•A扫描、D扫描、S扫描和B扫描的分析评价
•带积分编码器的C扫描（选项）
•适合于形状复杂构件检验的全面可编程性
•多达2048个声束角度（聚焦规则），获得*大覆盖区域和*高分辨率
•高达200V的方波脉冲，可获得*佳信号和高质量图象
•高达120GB的内部记录器，用于快速拍摄和扫描时的影片和播放
•易于编写报告（bitmap文件）
•支持USB外部存储媒介
| 连接： | 标准HYPERTRONICS 160针 |
| 通道数： | 同时32个有效发射和接收通道 |
| 声速形成结构： | 数字延迟和总（DSB），带有信号接收动态平滑聚焦（SDFR） |
| 聚焦规则： | 达2000规则 |
| *大晶片延迟： | 81920ns |
| 声束形成频率： | 100、50、25、12.5、6.25、3.125MHz |
| 模拟带宽： | 500kHz-15MHz |
| 每通道模拟滤波器： | |
| 滤波器1： | 500kHz-7MHz |
| 滤波器2： | 500kHz-12MHz |
| 滤波器3： | 500kHz-15MHz |
| 滤波器4： | 2MHz-7MHz |
| 滤波器5： | 2Mhz-12MHz |
| 滤波器6： | 2MHz-15MHz |
| 数字平滑： | 保持*大值，幅度衰减（13种斜率） |
| 信号幅度控制： |
激发50-200V，步进10V 增益80dB，步进.5dB |
| 脉冲重复频率： | *大10kHz |
| 数据采集软件： | HMI实时数据采集平台 |
| 数据记录能力： | 40GB内部硬盘（或更高），支持外部存储（USB） |
| 数据传送： | USB，以太网10/100 |
| 显示方式 | A/B/D/S/L——扫描实时显示 |
| 电源要求： | 85~265VAC，47~63Hz，包括外部电源适配器 |
| 功率消耗： | *大50W |
| 电池工作： | 至3小时 |
| 重量： | 4kg |
| 尺寸： | 307*290*94mm(W*L*T) |
| 工作温度： | 0-500C标准模式 |
-
