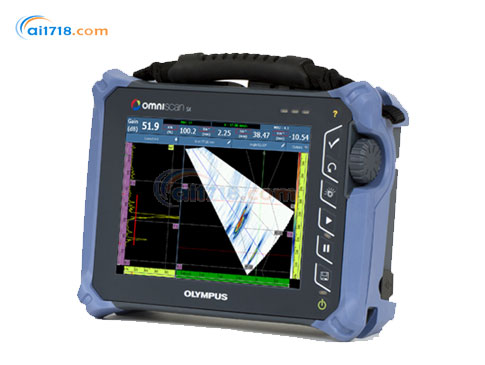

OmniScan SX超声相控阵探伤仪 OmniScan SX超声相控阵探伤仪

日本OLYMPUS(奥林巴斯) OmniScan SX超声相控阵探伤仪

型      号:OmniScan SX超声相控阵探伤仪
品      牌:日本OLYMPUS(奥林巴斯)
会员价格:面议
联系方式: 010-68940148
在线解答: 价格咨询 技术咨询 维修咨询
立即咨询
日本OLYMPUS(奥林巴斯)
日本OLYMPUS(奥林巴斯)

“将社会价值引入公司内部”这个是奥林巴斯企业的管理哲学。作为一名社会的成员,奥林巴斯在处理与个体关系中扮演着重要的作用。因此,奥林巴斯采纳了将社会价值引入公司内部,接受社会价值观作为其商业思想的重要组成部分。自从那时,奥林巴斯明确了自己的位置,主要是一个相机生产商和发达的胃内照相...[查看更多]

浏览过此产品的用户最终购买了
美国OLYMPUS(奥林巴斯)OmniScan SX超声相控阵探伤仪由爱仪器仪表网代理,本产品操作极为方便,性价比极高。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!

产品简介:
•为了更加方便地使用仪器,OmniScan SX在其8.4英寸触摸屏上使用了合理简化的新型软件界面
•OmniScan SX是一款单组无模块仪器,针对检测要求较低的应用,这款仪器操作极为方便,性价比极高
•OmniScan SX有两种型号:SX PA和SX UT
•SX PA是一款16:64PR相控阵单元,与仅具有UT通道的SX UT一样,也配备了一个常规UT通道,可以进行脉冲回波、一发一收或TOFD检测
•与OmniScan MX2相比,OmniScan SX重量轻33 %,体积小50 %,具有OmniScan产品*的更为轻巧便携的性能

产品特点:
•OmniScan SX触摸屏配有全屏模式选项,使清晰度达到*大化,用户仅需在触摸屏上进行简单操作,便可访问许多菜单功能
•直观的界面使用户可以流畅地进行菜单选择,缩放,闸门调节,光标移动以及文本和数字的输入
•加上其它附加的集成功能,包括浅显易懂的设置和校准向导,迅捷的S扫描和A扫描显示更新率,和快速的脉冲重复频率(PRF),使OmniScan SX成为一款高效的检测工具
•OmniScan SX能与Olympus数量庞大的扫查器、探头和附件产品,及其专门的配备软件NDT SetupBuilder和OmniPC完全兼容
•硬件和软件产品的完整结合,使检测流程从设计、设置到采集、分析变得精简有效

产品应用:
•相控阵焊缝检测
•腐蚀成像和复合材料检测
•TOFD焊缝检测
•组件检测
外壳
外型尺寸
(W x H x D)
267 mm × 208 mm × 94 mm
(10.5 in. × 8.2 in. × 3.7 in.)
重量 3.4 kg(7.5 lb),含电池
数据存储
存储装置 SDHC卡,或大多数标准USB存储设备
数据文件容量 300 MB
I/O端口
USB端口 2个符合USB 2.0技术规格的USB端口
音频报*
视频输出 视频输出(SVGA)
I/O线
编码器 双轴编码器线(正交、向上、向下或时钟/方向)
数字输入 4个数字TTL输入,5 V
数字输出 3个数字TTL输出,5 V;每个输出*大电流为15 mA。
采集开关 有,通过对一个数字输入进行配置的方式实现
电源输出线 5 V,500 mA电源输出线(带短路保护)
步速输入 5 V TTL步速输入
显示
显示屏尺寸 21.3 cm(8.4 in.) (对角线)
分辨率 800像素 x  600像素
亮度 600 cd/m2
观察角度 水平: –80° ~ 80° 垂直: –60° ~ 80°
颜色数量 1千6百万
类型 薄膜晶体管液晶显示屏(TFT LCD)
电源
电池类型 智能锂离子电池
电池数量 1节
电池供电时间 正常操作条件下,至少6小时
环境技术规格
工作温度范围 -10 °c ~ 45 °C
(14 ºF ~ 113 ºF)
存放温度范围 –20 °C ~ 60 °C(–4 ºF ~ 140 ºF),含电池
–20 °C ~ 70 °C(–4 ºF ~ 158 ºF),不含电池
相对湿度 45 °C无冷凝的条件下,*大相对湿度为70 %。
侵入保护评级 设计符合IP66评级
防撞击评级 通过MIL-STD-810G 516.6的坠落测试
超声技术规格(适用于OMNISX-1664PR)
接口 1个相控阵接口: Olympus PA接口
2个UT接口: LEMO 00
聚焦法则数量 256个
探头识别 自动探头识别
脉冲发生器/接收器
孔径 16个晶片
晶片数量 64个晶片
脉冲发生器 PA通道 UT通道
电压 40 V、80 V、115 V 95 V、175 V、340 V
脉冲宽度 30 ns ~ 500 ns范围内可调, 分辨率为2.5 ns。 30 ns ~ 1000 ns范围内可调, 分辨率为2.5 ns。
脉冲形状 负方波 负方波
输出阻抗 35 Ω(脉冲回波模式)
30 Ω(一发一收模式)
< 30 Ω
接收器 PA通道 UT通道
增益 0 dB~80 dB,*大输入信号为550 mVp-p(满屏高) 0 dB~120 dB,*大输入信号为34.5 Vp-p(满屏高)
输入阻抗 60 Ω(脉冲回波模式)
150 Ω(一发一收模式)
60 Ω(脉冲回波模式)
50 Ω(脉冲发送接收模式)
系统带宽 0.6 MHz~18 MHz(–3 dB) 0.25 MHz~28 MHz(–3 dB)
声束形成
扫查类型 扇形或线性
组数量 1个
数据采集 PA通道 UT通道
数字化频率 每5/4个通道使用了一个插值后,为400 MHz(12比特) 每4个通道使用了一个插值后,为400 MHz(12比特)
*大脉冲速率 高达6 kHz(C扫描)
数据处理 PA通道 UT通道
数据点数 *多8192个
实时平均 PA: 2、4、8、16 UT: 2、4、8、16、32、64
检波 射频、全波、正半波和负半波
滤波 3个低通、3个带通、5个高通滤波器 3个低通、6个带通、3个高通滤波器(TOFD配置下为8个低通滤波器)
视频滤波 平滑(根据探头频率范围调节)
数据显示
A扫描刷新率 A扫描: 60 Hz; S扫描: 60 Hz
数据同步
根据内部时钟 1 Hz~6 kHz
根据编码器 双轴: 1步~65536步
可编程的时间校正增益(TCG)
点数 16个: 每个聚焦法则有一条TCG (时间校正增益)曲线
*大斜率 40 dB/10 ns
报*
报*数量 3个
条件 闸门的任意逻辑组合
