产品简介:

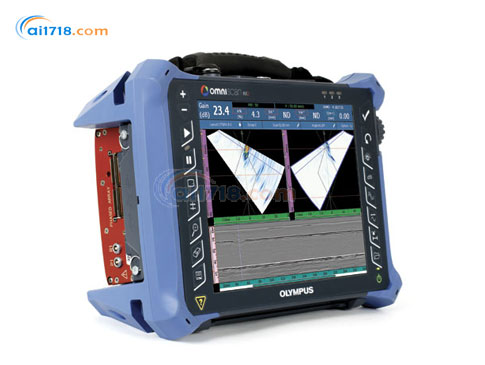

•带有触摸屏界面的OmniScan MX2系列超声探伤仪可与新款机载或基于PC机的软件配合使用,具有更高的检测效率:可快速进行设置、检测及创建报告,从而保证了高水平的手动及*AUT应用
•Olympus推出了一款使用TOFD技术的新型相控阵模块,一款新型UT模块,以及新软件程序(NDT SetupBuilder和新版OmniPC),这些新型模块与新推出的软件程序拓展了业已极为成功的OmniScan MX2平台的性能,提高了无损探伤工作流程的效率
•OmniScan MX2这款第二代仪器,不仅可以与10多种相控阵和超声模块相兼容,而且还提高了检测效率:其更快的设置速度、更短的检测周期、更快地创建报告的特性保证了*AUT的高水平应用
•为NDT专家研发的这款高端、可升级的检测平台可实现真正的未来新一代的NDT检测
•OmniScan MX2这款便携式、模块化的仪器不仅具有高采集速率,而且新添了多种强大的软件功能,因此可以更为有效地进行手动和自动检测
•OmniScan MX2仪器直观性极强的分步向导,可简化和加速设置过程,因此用户可快速开始进行检测
•这款MX2仪器配有更宽大明亮的10.4英寸(26.4 cm)屏幕,具有新式、独特、直观的触摸屏功能,其符合工业标准的相控阵用户界面的反应速度以及传输数据的速度比以往更快,因此,用户可以更迅速地开始进行下一个检测
•OmniScan MX2是检测解决方案的重要部分,与其它关键性组件结合在一起,可形成一个完整的检测系统
•Olympus可提供完整的检测产品系列,包括:相控阵探头、扫查器、分析软件、以及各种附件
•可根据具体的应用要求被整合、包装,成为可快速装配在一起的,针对某一特殊应用的解决方案包,用户在购买产品上的投资可以得到迅速的回报
•Olympus在范围内提供高质量的校准及维修服务,其精通相控阵应用的专家队伍保证了客户在需要帮助时可以得到即时的技术支持
产品特点:
•Olympus刚刚推出了一个与MX2仪器相兼容的新模块系列
•以创新型PA2模块为代表的新相控阵模块系列在很多方面提高了性能,如:迄今为止*好的相控阵和TOFD信号质量
•信噪比更好
•脉冲发生器更强大
•64度纯灰色调
•提高了多组性能
•同时使用PA和UT通道的能力
•一般硬件指标的完善
•可在更高的温度下工作(高达45°C)
•带有快速闭锁系统的新型OmniScan探头连接器
•设计符合IP66环境评级
•电池工作时间更长
•新型UT2常规超声模块具有与PA2模块的UT通道相同的技术性能,但是其UT通道是PA2模块UT通道的2倍
•利用OmniScan MX2进行数据分析
•数据光标、参考光标与测量光标用于缺陷的定量
•扩展的数据库、预先定义的三角学参数列表、陷缺相对于轴的统计数据、体积位置信息、基于规范的合格标准以及腐蚀成像的统计数据等
•在进行离线闸门重新定位的操作中,视图可被链接在一起,进行交互式分析和自动更新
•优化的预置布局可对缺陷的长度、深度和高度进行快速方便的定量
•压力容器的焊缝检测
•复合材料检测
•小直径管件的焊缝检测
•手动和半自动腐蚀成
相控阵模块的技术规格(适用于OMNI-M2型模块) | |||
外型尺寸 (宽 x 高 x 厚) |
325 mm x 235 mm x 130 mm (12.8 in. x 9.3 in. x 5.1 in.) |
||
重量 | 3.2公斤,不含模块,带一节电池。 | ||
数据存储 | |||
存储设备 | SDHC卡,大多数标准USB存储装置,或快速以太网 | ||
数据文件容量 | 300 MB | ||
I/O端口 | |||
USB端口 | 3个 | ||
音频报* | 是 | ||
视频输出 | 视频输出(SVGA) | ||
以太网 | 10/100 Mbps | ||
输入/输出线缆 | |||
编码器 | 双轴编码器线(正交、向上、向下或时钟/方向) | ||
数字输入 | 4个数字TTL输入,5 V | ||
数字输出 | 4个数字TTL输出,5 V,15 mA | ||
采集开启/关闭装置 | 远程采集启动TTL,5 V | ||
电源输出线 | 5 V,500 mA电源输出线(带短路保护) | ||
报* | 3 TTL,5 V,15 mA | ||
模拟输出 | 2个模拟输出(12比特),±5 V,10 kΩ | ||
步速输入 | 5 V TTL步速输入 | ||
显示 | |||
显示屏尺寸 | 26.4 cm(10.4英寸) (对角线) | ||
分辨率 | 800 x 600像素 | ||
亮度 | 700 cd/m2 | ||
颜色数量 | 1千6百万 | ||
类型 | 薄膜晶体管液晶显示屏(TFT LCD) | ||
电源 | |||
电池类型 | 智能锂离子电池 | ||
电池数量 | 1节或2节电池(电池舱内可容纳两个热插拔电池) | ||
电池供电时间 | 使用两节电池,*少7小时 | ||
环境指标 | |||
工作温度范围 |
-10 °C~45 °C (14 ºF~113 ºF) |
||
存储温度范围 |
-20 °C~60 °C(-4 ºF~140 ºF),带电池 -20 °C~70 °C,不带电池 |
||
相对湿度 | 45 °C无冷凝条件下,*大相对湿度为70 %。 | ||
侵入保护评级 | 设计符合IP66评级 | ||
防撞击评级 | 通过MIL-STD-810G 516.6的坠落测试 | ||
MX2模块的兼容性 | |||
MXU 4.0及更新版本 | OMNI-M2-PA1664 | ||
OMNI-M2-PA16128 | |||
OMNI-M2-PA32128 | |||
OMNI-M2-UT-2CH | |||
MXU 3.1 | OMNI-M-UT-8CH | ||
MXU的所有版本 | OMNI-M-PA1664 | ||
OMNI-M-PA16128 | |||
OMNI-M-PA32128 | |||
OMNI-M-PA32128PR | |||
OMNI-M-PA3232 (200 V) | |||
MXU-M 3.1及更早版本 | OMNI-M-PA1664M | ||
一般规格 | |||
外型尺寸 (宽 x 高 x 厚) |
226 mm x 183 mm x 40 mm (8.9 in. x 7.2 in. x 1.6 in.) |
||
重量 | 1.6 kg(3.5 lb) | ||
接口 |
1个相控阵接口: Olympus PA接口 2个UT接口: LEMO 00 |
||
聚焦法则数量 | 256个 | ||
探头识别 | 自动探头识别 | ||
脉冲发生器/接收器 | |||
孔径 | 32个晶片** | ||
晶片数量 | 128个晶片** | ||
脉冲发生器 | PA通道 | UT通道 | |
电压 | 40 V、80 V、115 V | 95 V、175 V、340 V | |
脉冲宽度 | 30 ns~500 ns可调,分辨率为2.5 ns。 | 30 ns ~ 1000 ns范围内可调, 分辨率为2.5 ns。 | |
脉冲形状 | 负方波 | 负方波 | |
输出阻抗 | < 25 Ω | < 30 Ω | |
接收器 | PA通道 | UT通道 | |
增益 | 0 dB~80 dB,*大输入信号为550 mVp-p(满屏高) | 0 dB~120 dB,*大输入信号为34.5 Vp-p(满屏高) | |
输入阻抗 | 65 Ω |
脉冲回波模式:60 Ω 脉冲发送接收模式:50 Ω |
|
系统带宽 | 0.6 MHz~18 MHz(–3 dB) | 0.25 MHz~28 MHz(–3 dB) | |
声束形成 | |||
扫查类型 | 扇形和线性 | ||
组数量 | *多8个 | ||
数据采集 | |||
数字化频率 | 在每4个通道*使用了一个插值后,为400 MHz (12比特) | ||
*大脉冲速率 | 高达10 kHz(C扫描) | ||
数据处理 | PA通道 | UT通道 | |
数据点数 | *多8192个 | ||
实时平均 | 2, 4, 8, 16 | 2, 4, 8, 16, 32, 64 | |
检波 | 射频、全波、正半波和负半波 | ||
滤波 | 3个低通、3个带通、5个高通滤波器 | 3个低通、6个带通、3个高通滤波器(TOFD配置下为8个低通滤波器) | |
视频滤波 | 平滑(根据探头频率范围调节) | ||
数据显示 | |||
A扫描刷新率 | 实时: 60 Hz | ||
数据同步 | |||
根据内部时钟 | 1 Hz~10 kHz | ||
根据编码器 | 双轴: 1步~65536步 | ||
可编程的时间校正增益(TCG) | |||
点数 | 32个: 每个聚焦法则有一条TCG曲线。 | ||
报* | |||
报*数量 | 3个 | ||
条件 | 闸门的任意逻辑组合 | ||
模拟输出 | 2 |
-
