EPOCH 1000数字式超声探伤仪,日本OLYMPUS（奥林巴斯）-爱仪器仪表网

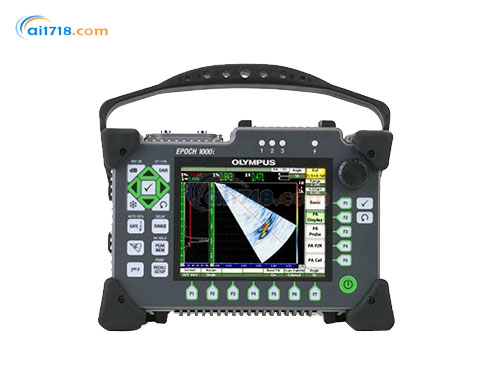

美国OLYMPUS（奥林巴斯） EPOCH 1000超声探伤仪由爱仪器仪表网代理，本产品是配有全色VGA显示的超声探伤仪，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：

•EPOCH 1000数字式超声探伤仪将常规便携式探伤仪的*性能和相控阵成像能力结合在一起

•EPOCH 1000为新型的横宽竖窄机身结构，配有全色VGA显示、飞梭和用于参数调节的导航箭头，且EPOCH 1000数字式超声探伤仪完全符合EN12668-1标准

产品特点：

•配有相控阵成像功能

•符合EN12668-1标准

•30多个数字接收器滤波器选择

•6kHz脉冲重复频率，用于高速扫查

•自动相控阵探头识别

•直观的楔块延迟和灵敏度校准，用于所有聚焦法则

•可编程模拟/报*输出

•符合针对恶劣环境的IP66环境评级

•横宽竖窄的浏览板面设计；可进行参数调整的飞梭

•数字式高动态范围接收器

•阳光下可读的全色VGA显示屏

•ClearWave™ Visual Enhancement（视觉增强）软件包，用于常规A扫描解读

•参考和测量光标

•标准动态DAC/TVG

•标准机载DGS/AVG

•EPOCH 1000*UT

•Epoch 1000为一款*常规超声探伤仪，可在授权的Olympus服务中心为其升级，使其具有相控阵成像功能

•具有*常规超声探伤能力，普通检测人员和*检测人员都可使用

•仪器还可与小型系统配套使用，进行高速扫查以及单一通道成像操作

•仪器的标准配置具有多种完善的功能，如：在*高速扫查应用中，单射测量所用的*大6kHz的脉冲重复频率（PRF）；使用PerfectSquare™技术的可调方波脉冲发生器；以及用于获得特殊信噪比澄清度的综合数字滤波器

一般技术规格
外型尺寸	（宽 x 高 x 厚） 277mm x 150mm　x　51mm（仪器上部），71mm （显示屏部分）
重量	3.67公斤，包括锂离子电池
键区	英文、国际符号、日语、中文
语言	英语、西班牙语、法语、德语、日语、中文
探头接口	BNC接口或者LEMO®1
数据存储	机载多达10000个带波形的ID编码，标准2GB CompactFlash®闪存卡（可插拔）
电池类型	单个锂离子电池，可充电，标准型
电池寿命	8小时（常规UT模式）；7小时（相控阵模式）
电源要求	AC主电源： 100VAC~120VAC、200VAC~240VAC，50Hz~60Hz
显示器类型	全色VGA（640 x 480像素）透反彩色LCD，60Hz更新速率
显示屏尺寸：（宽x高，对角线）	132.5mm x 99.4mm，165.1mm
担保	１年有限担保

环境评级
IP评级	设计符合IP66要求
性气氛	可在美标准MIL-STD-810F程序1和美国防火协会规范NFPA 70E，500节1级２分段D组规定的性气氛中使用（待定）。
抗冲击测试	IEC 60068-2-27，60g，6µs H.S.，多轴，共18轴（待定）
抗振动测试	通过了IEC 60068-2-6的正弦振动测试，50Hz~150Hz，0.03in. DA或者2g，20个扫查周期（待定）
工作温度	-10° C ~ 50° C
电池存储温度	0°C ~ 50° C

EPOCH 1000i相控阵技术规格
聚焦法则	60个
物理探头	16个晶片
虚拟探头	16个晶片
视频滤波	关闭、低、高
显示模式	A扫描、A扫描/S扫描、S扫描
图像更新速率	60Hz更新速率，针对全部A扫描；20Hz更新速率，针对全部图像

	EPOCH 1000、EPOCH 1000iR、EPOCH 1000i （常规UT模式）	EPOCH 1000i （PA模式）
脉冲发生器
脉冲发生器类型	可调方波
PRF	5Hz~6000Hz，增量为5Hz	自动*大1360Hz
能量设置	50V~475V，增量为25V	40V或80V
脉冲宽度	30ns~10ns（0.1MHz）可调，利用PerfectSquare™技术	40ns~1000ns可调，利用PerfectSquare™技术
阻尼	50、100、200、400?	不适用
脉冲发生器延迟	不适用	0 µs ~ 10 µs，2.5 ns分辨率

	EPOCH 1000、EPOCH 1000iR、EPOCH 1000i （常规UT模式）	EPOCH 1000i （PA模式）
接收器
增益	0~110dB	0~80dB
*大输入信号	20Vp-p	每个通道250mVp-p
接收器输入阻抗	400? ± 5%	50? ± 10%
接收器带宽	0.2MHz~26.5MHz，-3dB	0.5MHz~12.5MHz，-3dB
接收器延迟	不适用	0 ~ 10µs，2.5ns分辨率
数字滤波器设置	标准滤波器设置（EN12668-1 测试&服从）： 7个滤波器 *滤波器设置（未经EN12668-1测试）： 30个滤波器	自动，由探头进行
检波	全波、正半波、负半波、射频
抑制	0 ~ 80% FSH，带有可视*告
波幅测量	0%~110%满屏高，分辨率为0.25%

	EPOCH 1000、EPOCH 1000iR、EPOCH 1000i （常规UT模式）	EPOCH 1000i （PA模式）
校准
自动校准	声速，零度偏移垂直声束（*个底面回波或回波到回波）角度声束（声程或者深度）	声速、零度偏移、灵敏度声程或者深度
检测模式	脉冲回波、双晶或穿透	脉冲回波
单位	毫米、英寸、微秒
范围	1.86mm~25400mm	高达762mm，30个法则
声速	635m/s ~ 15240m/s
零度偏移	0µs ~ 750µs	不适用
显示延迟	-59mm~25400mm	0~*大范围
折射角度	0° ~ 85°，增量为0.1°	60个角度聚焦法则，增量为0.5°

	EPOCH 1000、EPOCH 1000iR、EPOCH 1000i （常规UT模式）	EPOCH 1000i （PA模式）
闸门
测量闸门	2个完全独立的闸门，用于波幅和传播时间测量
界面闸门	可选，带有闸门1和闸门２跟踪	不适用
闸门起点	在全部显示范围内可变
闸门宽度	在从闸门起点到终点的显示范围内可变
闸门高度	在2%~95%满屏高范围内可变
报*	正阈值和负阈值 *小深度可选IF闸门上的信号缺失（LOS）	正阈值和负阈值（针对可选聚焦法则） *小深度（针对可选聚焦法则）
参考光标	2个参考光标，用于Ａ扫描	2个参考光标，用于Ａ扫描；４个参考光标，用于图像

	EPOCH 1000、EPOCH 1000iR、EPOCH 1000i （常规UT模式）	EPOCH 1000i （PA模式）
测量
显示测量	6个位置（手动或自动选择）
闸门 1	厚度、声程、投射、深度、波幅、传播时间、小/大深度、小/大波幅
闸门 2	与闸门1相同
IF闸门（可选）	厚度
回波到回波	标准。在闸门2-1、闸门2-IF、闸门1-IF之间选择	不适用
其他测量	DGS/AVG的上冲值（dB）、DGS/AVG的FBH（相当于反射体大小）、AWS D1.1/D1.5评级（D）、抑制值
DAC/TVG	标准
DAC点	多达50个点，110dB动态范围	多达50个点，每个角度40dB动态范围
特殊DAC模式	20%~80% DAC、自定义DAC（多达6条曲线）	不适用
TVG表	多达50个点，110dB动态范围，在所有PRF设置下都与闸门IF兼容	多达50个点，每个角度40dB动态范围
曲面校正	标准。角度声束测量的内径或外径校正
