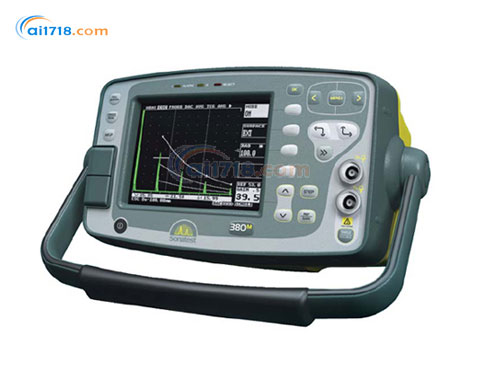

英国SONATEST MASTERSCAN 380M超声波探伤仪由爱仪器仪表网代理，本产品是适合于高衰减材料检测，易与各种探头匹配的超声波探伤仪，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!
产品简介：
•MasterScan380m超声波探伤仪是MasterScan340的换代产品
•*新设计的放大器和脉冲发生器，适合于高衰减材料检测，易与各种探头匹配
•*的近场分辨率和很小的电噪声，便于检测近表面和小缺陷
•特别良好的近表面分辨力
•450V高性能脉冲发生器，适用于高衰减材料
•检测范围 0.1mm 到 20M
•带 ActiveEdge 可编程脉冲发生器
•界面波触发器用于水浸探伤水程补偿
•5KHz 脉冲重复频率适用快速扫描
•高清晰度显示屏
产品特点：
•彩色参考特征对已发现的缺陷，A扫描图能以不同颜色存储和调用到当前A扫描图中
•这种有效的方法可将发现的缺陷与自然反射波对比
•在增加检测次数时能够快速和更可靠的得出探测结果
•近表面分辨率近表面分辨率是Masterscan设计的一个重要特点
•0-1mm的*小检测范围和配用合适的高频延迟线探头可测量到近表面下0.15mm的缺陷
•可弯曲的测量 2个独立的条状监控闸门提供一个测量选项的范围
•利用任一恻面或顶点控制信号高度或距离
•闸门G1-G2测量模式允许与信号一起正确关闭配置
•深度模式，回波-回波，三角显示和T-Mim模式，也是可以用到的
•仅380M有界面Synchronisation 当检测改变水路径或类似界面闸门触发时，将开始部分检测表面显示和测量
•缺陷校正自动缺陷校正DGS/AVG，AWS1.1,API5UE可对缺陷接收或抑制进行实时补偿
•利用帮助键操作者可以方便的并很容易的将所有功能完全清晰的显示出来
•完善文字处理在NOTES中，全部存入的校正棉板和A扫描图都可通过标签加以标注，以便于识别，并标有其他信息
•还有3行注释，每行有26个字符，可用于输入关于试验的其他信息
•USB键盘允许快速输入
•Masterscan的*高可发射功率是450V方波脉冲
•应用电磁超声探头可更好的提高起特性，超低噪声的放大器可实现*的信噪比
•这一行业*的特性可对极小的工作或大型锻件进行检测
•DAC可选择10个以上的点建立数字DAC曲线，也可自由选择JIS/ASME和EN1714曲线
•选择DAC曲线作为一个监视闸门对输出进行报*
•闸门1可以%DAC\DAC+dB或%FSH作为参数测量缺陷高度
•A扫描全屏显示 全屏显示模式，对A扫描全屏显示有明显的改进
•快速显示屏幕 分屏显示模式，可以对基础数据进行迅速显示和概括
| 检测范围 | 0～1mm直至0～20000mm(钢)，可以1/2/5或1mm增量连续可调 |
| 声速 | 256～16000m/s，连续可调 |
| 探头延迟 | 0～999.999μs，连续可调 |
| 扫描延迟 | 0～10000mm，步进0.05mm(钢) |
| 增益 | 0～110dB，步进0.5/2/6/14和20dB可以随时进行增益调节 |
| 检测模式 | 脉冲回波和发射 /接收 |
| 脉冲发生器 |
100～300V(MS380 450V)可变方波脉冲发生器 脉冲宽度，尖脉冲至 2000μs，在脉冲幅度200V 时上升/下降时间<5ns，脉冲宽度调整名义值2%，*小1ns,*大4ns |
| 阻尼 | 33/50/100/400Ω，四档可选 |
| 脉冲重复频率 | 30～6000Hz，步进5Hz |
| 视频刷新频率 | 50(PAL制)或60Hz(NTSC制) |
| 检波方式 | 全波、正半波、负半波、RF |
| 频率范围 |
6个窄频带，中心频率分别为：0.5MHz、1MHz、2.25MHz、5MHz、10MHz、和15MHz 宽频带：2MHz～22MHz(-6dB)和1MHz～35MHz(-20dB) |
| 系统线性 | 垂直线性=1%全屏幕高度(FSH)。放大器精度±0.1dB 。水平线性±0.4%全屏幕宽度(FSW) |
| 抑制 | 80% 线性抑制。选用此功能时，前面板上的LED 指示灯会点亮以*示 |
| 测量单位 | 公制 (mm)、英寸(in)、时间(μs ) |
| 屏幕显示 | TFT 彩色显示：显示屏幕尺寸；103x77mm,320x240象素，A－Scan区域300x200象素， 8种彩色模式可供选择，亮度可调 |
| 闸门监视器 | 两个完全独立闸门。用于回波监控和厚度测量。可在全范围内对闸门起始位置和宽度连续可调。阈值由 0～*(FSH)连续可调。具有进波 /出波两种报*模式和声/光报*功能 |
| 闸门扩展 | 扩展范围在闸门 1的宽度 |
| 闸门监视器延迟 | 监视器闸门 2可选0.6秒延迟 |
|
测量模式 模式 1 模式 2 模式 3 模式 4 模式 5 模式 6 |
信号监视器 闸门中*个信号的深度和幅度 回波至回波间的距离(单一闸门) 声程、水平距离、深度 ,曲面校正和探头前沿的三角显示 ,小屏幕显示 闸门至闸门间的距离测量(独立闸门) T-Min 模式，用于保持*小厚度读数，水平距离测量分辨率达0.01mm(0.001英寸)，幅度测量分辨率达1%FSH,在A 扫描图的顶部有测量读数的放大显示。测量模式可选择峰值模式和前沿模式 |
| A扫描存储 | 可存储打印800幅A-扫描波形。能通过RS232串口打印输出或选用SDMS软件传到PC机上 |
| 面板参数存储 | 可存储100组已校准的面板参数 |
| 厚度记录 | 可存储2000个由“块字组/位置/编号”模式或按顺序模式预编程工作片断。使用任选的 SDMS软件可将读数转到MS Excel软件 |
| AGC | 自动增益控制能自动将信号电平设定在10～90%FSH之间，精度公差在5～20%之间 |
| DAC曲线 | *多可选取10个点制作数字DAC曲线。设有参考曲线：按照JIS/ASME标准的-6dB和-12/14dB 曲线；也可选择按照EN1714 标准的-2dB、-6dB、-10dB曲线 |
| TCG曲线 | 时间校正增益，也称为Swept增益。40dB的动态范围明显大于每微秒30dB，可选择10个输入点，将全部信号设定到全屏高度的80% |
| AWS | 为仪器内置软件，用于按照 AWS D1.1结构焊接标准对显示的缺陷作评定 |
| AVG/DGS | 按探头数据自动计算缺陷大小，可存储10种探头数据 |
|
API |
缺陷大小可按照 API 5UE自动评测 |
| Auto-cal功能 | 对两个回波自动标定 |
| 时钟功能 | 可设定时间和日期 |
| 参考波形 | 参考波形用于与不同颜色的波形直接比较这个菜单显示一个已存储的A 扫描波形作为参考或标记显示，用于与不同颜色的动态A 扫描波形进行比较 |
| 注释 | 对于存储的面板参数和A 扫描波形，用户可以加入字母标识作为注释 |
| 显示冻结 | 用于捕获锁定当前的A 扫描图像 |
| 峰值记忆 | 用于捕获锁定动态回波的*大值 |
| 键盘锁 | 防止设备参数被误修改 |
| 在线帮助 | 在运行过程中，可做即时指导 |
| 语言 | 多种语言可选择，英语、德语、法语、西班牙语、荷兰语 |
| 波形平滑 | 可给出模拟视频般的非常平滑的回波图像 |
| 输出 | 双向串行接口传送设定参数、厚度读数和存储的波形。复合视频，PAL 或NTSC制式兼容。线性模拟程控输出，可输出闸门内的距离和振幅信号 |
| 前置 USB接口 | 用于连接计算机、打印机或键盘 |
| 电池 | 14.4V5安时锂电池，充电后可用15小时(单色)或11小时(彩色)，低电指示。充电4小时 |
| 充电器 | 110～240VAC，50～60Hz |
| 探头电缆线插座 | LEMO |
| 环境条件 | 外壳密封达到 IP67 级 |
| 温度 |
操作温度： -10～55℃ 可以承受：-20～70℃ 存储温度：-40～75℃ |
| 外形尺寸 | 255x145x145mm |
| 重量 | 2.5kg，包括锂电池 |
| MS380M附加功能 | |
| 界面波触发器 | 界面波锁定表面回波，消除水程变化影响 |
| 高功率脉冲发生器 | 450V峰值电压 |
-
