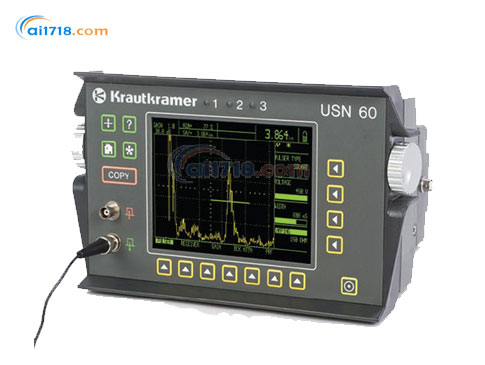

德国KK USN 60超声波探伤仪由爱仪器仪表网代理，本产品是可对水浸和关键焊缝测试作出迅速、平滑的响应的超声波探伤仪，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
•USN 60将数字设计的强大优势与详细的动态回波信息相结合
•独特的信号处理可显示附加的A扫描图，如与波形一同显示的“亮度变化”
•从而弥补数字设备缺失的“模拟外观和性能”
•高分辨率（640 x 480像素）彩色液晶显示屏所拥有的60赫兹刷新率和“单次射程”测量技术
•可对水浸和关键焊缝测试作出迅速、平滑的响应
•两个独立的探伤闸门、界面闸门选项、底波衰减选项
•6千赫脉冲重复频率和实时模拟及TTL输出，使其成为系统测试应用的理想选择
•*的Smartview功能为关键的扫描和旋转零件检测显示*重要的信息
•现场检测薄型材料测量、大型的声波衰减材料和水浸系统，USN60扩大了便携式设备可以应用的范围
•方波脉冲发生器可选可调*佳的探头匹配，满足广泛的难于穿透的应用
•兼顾模拟性能和数字优势的高分辨率彩色显示屏
•高分辨率（640 x 480像素）彩色液晶显示屏
•独特的信号处理可生成“模拟外观和性能”的回波动态图像
•可从四种真色彩显示方案中进行择，配合照明条件
•可从八种A型扫描色彩种选择，缓解疲倦感和眼部疲劳
•调整亮度，在任何照明条件下，都获得轻松的观看效果
•闸门和闸门功能进行了色彩编码，方便识别和快速调整

尖波脉冲或方波脉冲发生器：
•日常应用仍然偏向于使用尖脉冲
•对于低频应用，方波脉冲发生器可通过调整脉冲宽度和电压，进行*佳的测试匹配
•对难于穿透的金属应用，特别是非金属检测（如：合成材料）进行了优化
•脉冲宽度可以10纳秒步进,*大调至1000纳秒，实现*优的探头匹配和多样性
•脉冲发生器的电压可以10伏步进从50调整到450伏

简便焊缝检测工具：
•彩条显示（专利申请中）可在焊缝检测中轻松识别各条数据和跨距
•网格可为每条数据动态更换显示屏背景色的波段
•A扫描动态更换每条数据的“实时”A扫描颜色
•焊接程度计算根据AWS规格D1.1.简化了焊接程度的级别（公式D = A–B–C)
•带有曲度修正的三角缺陷位置计算功能自动计算缺陷深度、表面距离和声程
•在使用斜探头时，也可结合彩条显示进行检测
•所有的TOF测量可以毫米、英寸或秒显示

数字优势：
•SmartView功能与可变的持续保持模式一同显示测试中*重要的信息（相对简短）
•实时（单次射程）模拟和TTL输出可处理广泛系列的系统应用
•可选四种保持模式：全部、峰值标准、比较或包络模式，获得*佳的波形评估和比较
•三种可变的持续模式可在保持包络中选择，在视觉上帮助扫描和移动零件检测的缺陷检测和评估
•保持后台模式允许对在屏幕上保持的回波按时间进行调整
•该模式也存储具体范围前后的附加信息，以确保保持图像的移动
•与冻结参考波型比较与不同颜色的实时A扫描进行比较，轻松解读测试结果

缺陷定量：
•40Db动态多曲线DAC/TCG选项可修正材料衰减和波形发散引起的距离/振幅变化，并能单独编辑或插入记录的回波
•一次*多可在屏幕上画出4条DAC曲线，从而在原始记录的DAC曲线外显示+/- dB曲线
•可记录多达16个数据点，每微秒*大的曲线斜度为12 dB
•符合或超过了TCG的工业要求
•DGS（距离增益尺寸）选项显示了特殊等效参考缺陷尺寸曲线
•作为测量25个窄频探头从探头到参考缺陷距离的功能
•ERS（等效参考缺陷尺寸）功能可自动计算测量门内任何回波的相应等效参考缺陷的直径

*功能：
•使用快速旋钮调整的简单操作；左边的旋钮可直接调整增益并可以锁定
•自动CAL可快速、轻松地进行校准
•用户可轻松选择65种的材料速率
•带有AutoLOW和AutoHIGH设置的15赫兹到6千赫PRF和15赫兹到2千赫PRF，可以手动调整，并可外部触发
•2个独立的闸门可为探伤和厚度测量应用监控振幅和声程距离
•带有10个可选频率范围的250 KHz到25 MHz能力可对探头进行匹配，获得*佳性能
•射频显示模式可提高信号评估和不同材料的胶接检测
•4种可选的衰减设置（50、75、150、500 ohms）可实现*佳的探头性能
•040”到1100”（1毫米到28米）的范围（钢材）覆盖了由薄型材料到厚的声波衰减材料
•dB REF按键在激活时，可评估后续回波增益值和A门内的*大回波振幅（参考回波）
•IF（界面）闸门选项，用于水浸测试应用中的显示屏、A门、B门和/或DAC/TCG的自动启动
•VGA输出选项提供与计算机显示器或计算机投影机连接的简便方法，用于多人观看和培训目的
•RF输出选项可通过标准的Lemo连接器输出原始的射频波形，便于进一步分析
•BEA（底波衰减）选项允许该区域B门下的独立增益控制，以进行底波监控
•19”安装支架机型，用于水浸和系统应用

文件编制和录制：
•使用A型扫描存储和预览至少200个用户命名的数据集，用于快速调用和仪器设置
•UltraDOC 4软件程序可用于计算机双向交流，A扫描简便的数据集存储和测试结果的文件生成
•UltraMATE?软件程序简化厚度数据的转移、存储、分析和文件编制
•使用A型扫描编制的报告可直接输出到多台打印机
•文字数字式厚度数据记录器可灵活、方便地存储厚度读数
•由用户输入文件名、位置编码、注释、记录和标题域，以线性、网格或用户定义的线性文件结构记录

检测范围	1～27940mm(铁)连续可调或在预置范围内可调
声速范围	250～16000m/s，连续可调，1m/s步进，65种材料声速可选
显示延迟	-20～3498μs
探头延迟	0～999.9μs
阻尼	50、75、150、500Ω
增益	110dB，以0.1/0.5/1/2/6dB为单位分级调节；用户可自己定义，可锁定
测试模式	脉冲回波法、双晶法和穿透法
脉冲发生器	方波脉冲
脉冲电压(方波脉冲模式)	50～450v，步进为10v
脉冲宽度(方波脉冲模式)	50～1000ns，步进为10ns
脉冲能量(尖波脉冲模式)	低、高
脉冲重复频率	自动低，自动高，在15～6000Hz的范围内手动调节(尖脉冲模式)，在15～2000Hz的范围内手动调节(方波模式)，步进为5Hz，外触发(尖波模式)
频率范围	在0.25～25MHz，有10种设置可供选择
闸门监视器	两个独立的闸门
声程测量	始波至*回波，可选择前沿或峰值多回波
整流	RF/ 全波/正/负半波整流
抑制	0～80%，线性
单位	公英制可选
输出	TTL报*信号/模拟输出/RS232输出
显示屏	133x99mm,，640x480象素，彩色CCFL背光有效矩阵LCD；亮度控制；4 色背景，8色A扫描，可调节明暗度
A扫描尺寸	440x401 象素，在1/2 屏幕模式为440x201象素
A扫描刷新频率	60Hz
A扫描波形选择	空心、实心、智能空心、智能实心
A扫描增强模式	仿模拟、时基线、仿模拟加间断时基线
数据存储	*少225组数据，包括仪器的操作参数和A扫描,可保存2年
厚度值存储	*多99999个厚度值
探头连接	Lemo或BNC接口
键盘	国际标准键盘
电源	6 个NiMH(9Ah)电池，可工作8小时
工作温度	0～55℃
存储温度	-25～70℃(不带电池)
尺寸和重量	282x171x159mm，3.0kg
