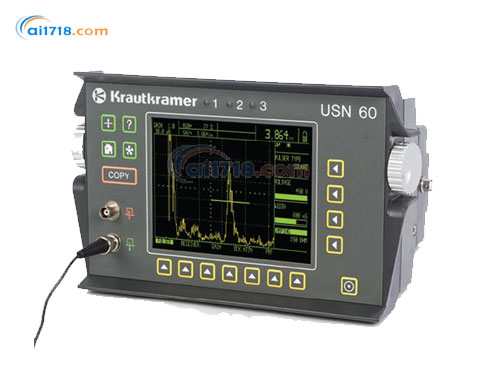

美国GE USN 60超声波探伤仪由爱仪器仪表网代理,本产品是可对水浸和关键焊缝测试作出迅速、平滑的响应的超声波探伤仪,现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
产品简介:
•USN 60将数字设计的强大优势与详细的动态回波信息相结合
•独特的信号处理可显示附加的A扫描图,如与波形一同显示的“亮度变化”
•从而弥补数字设备缺失的“模拟外观和性能”
•高分辨率(640 x 480像素)彩色液晶显示屏所拥有的60赫兹刷新率和“单次射程”测量技术
•可对水浸和关键焊缝测试作出迅速、平滑的响应
•两个独立的探伤闸门、界面闸门选项、底波衰减选项
•6千赫脉冲重复频率和实时模拟及TTL输出,使其成为系统测试应用的理想选择
•*的Smartview功能为关键的扫描和旋转零件检测显示*重要的信息
•现场检测薄型材料测量、大型的声波衰减材料和水浸系统,USN60扩大了便携式设备可以应用的范围
•方波脉冲发生器可选可调*佳的探头匹配,满足广泛的难于穿透的应用
•兼顾模拟性能和数字优势的高分辨率彩色显示屏
•高分辨率(640 x 480像素)彩色液晶显示屏
•独特的信号处理可生成“模拟外观和性能”的回波动态图像
•可从四种真色彩显示方案中进行择,配合照明条件
•可从八种A型扫描色彩种选择,缓解疲倦感和眼部疲劳
•调整亮度,在任何照明条件下,都获得轻松的观看效果
•闸门和闸门功能进行了色彩编码,方便识别和快速调整
尖波脉冲或方波脉冲发生器:
•日常应用仍然偏向于使用尖脉冲
•对于低频应用,方波脉冲发生器可通过调整脉冲宽度和电压,进行*佳的测试匹配
•对难于穿透的金属应用,特别是非金属检测(如:合成材料)进行了优化
•脉冲宽度可以10纳秒步进,*大调至1000纳秒,实现*优的探头匹配和多样性
•脉冲发生器的电压可以10伏步进从50调整到450伏
简便焊缝检测工具:
•彩条显示(专利申请中)可在焊缝检测中轻松识别各条数据和跨距
•网格可为每条数据动态更换显示屏背景色的波段
•A扫描动态更换每条数据的“实时”A扫描颜色
•焊接程度计算根据AWS规格D1.1.简化了焊接程度的级别(公式D = A–B–C)
•带有曲度修正的三角缺陷位置计算功能自动计算缺陷深度、表面距离和声程
•在使用斜探头时,也可结合彩条显示进行检测
•所有的TOF测量可以毫米、英寸或秒显示
数字优势:
•SmartView功能与可变的持续保持模式一同显示测试中*重要的信息(相对简短)
•实时(单次射程)模拟和TTL输出可处理广泛系列的系统应用
•可选四种保持模式:全部、峰值标准、比较或包络模式,获得*佳的波形评估和比较
•三种可变的持续模式可在保持包络中选择,在视觉上帮助扫描和移动零件检测的缺陷检测和评估
•保持后台模式允许对在屏幕上保持的回波按时间进行调整
•该模式也存储具体范围前后的附加信息,以确保保持图像的移动
•与冻结参考波型比较与不同颜色的实时A扫描进行比较,轻松解读测试结果
缺陷定量:
•40Db动态多曲线DAC/TCG选项可修正材料衰减和波形发散引起的距离/振幅变化,并能单独编辑或插入记录的回波
•一次*多可在屏幕上画出4条DAC曲线,从而在原始记录的DAC曲线外显示+/- dB曲线
•可记录多达16个数据点,每微秒*大的曲线斜度为12 dB
•符合或超过了TCG的工业要求
•DGS(距离增益尺寸)选项显示了特殊等效参考缺陷尺寸曲线
•作为测量25个窄频探头从探头到参考缺陷距离的功能
•ERS(等效参考缺陷尺寸)功能可自动计算测量门内任何回波的相应等效参考缺陷的直径
*功能:
•使用快速旋钮调整的简单操作
•用户可轻松选择65种的材料速率
•带有AutoLOW和AutoHIGH设置的15赫兹到6千赫PRF和15赫兹到2千赫PRF,可以手动调整,并可外部触发
•2个独立的闸门可为探伤和厚度测量应用监控振幅和声程距离
•带有10个可选频率范围的250 KHz到25 MHz能力可对探头进行匹配,获得*佳性能
•射频显示模式可提高信号评估和不同材料的胶接检测
•4种可选的衰减设置(50、75、150、500 ohms)可实现*佳的探头性能
•040”到1100”(1毫米到28米)的范围(钢材)覆盖了由薄型材料到厚的声波衰减材料
•dB REF按键在激活时,可评估后续回波增益值和A门内的*大回波振幅(参考回波)
•IF(界面)闸门选项,用于水浸测试应用中的显示屏、A门、B门和/或DAC/TCG的自动启动
•VGA输出选项提供与计算机显示器或计算机投影机连接的简便方法,用于多人观看和培训目的
•RF输出选项可通过标准的Lemo连接器输出原始的射频波形,便于进一步分析
•BEA(底波衰减)选项允许该区域B门下的独立增益控制,以进行底波监控
•19”安装支架机型,用于水浸和系统应用
文件编制和录制:
•使用A型扫描存储和预览至少200个用户命名的数据集,用于快速调用和仪器设置
•UltraDOC 4软件程序可用于计算机双向交流,A扫描简便的数据集存储和测试结果的文件生成
•UltraMATE?软件程序简化厚度数据的转移、存储、分析和文件编制
•使用A型扫描编制的报告 可直接输出到多台打印机
•文字数字式厚度数据记录器可灵活、方便地存储厚度读数
•由用户输入文件名、位置编码、注释、记录和标题域,以线性、网格或用户定义的线性文件结构记录
产品简介:
•USN 60将数字设计的强大优势与详细的动态回波信息相结合
•独特的信号处理可显示附加的A扫描图,如与波形一同显示的“亮度变化”
•从而弥补数字设备缺失的“模拟外观和性能”
•高分辨率(640 x 480像素)彩色液晶显示屏所拥有的60赫兹刷新率和“单次射程”测量技术
•可对水浸和关键焊缝测试作出迅速、平滑的响应
•两个独立的探伤闸门、界面闸门选项、底波衰减选项
•6千赫脉冲重复频率和实时模拟及TTL输出,使其成为系统测试应用的理想选择
•*的Smartview功能为关键的扫描和旋转零件检测显示*重要的信息
•现场检测薄型材料测量、大型的声波衰减材料和水浸系统,USN60扩大了便携式设备可以应用的范围
•方波脉冲发生器可选可调*佳的探头匹配,满足广泛的难于穿透的应用
•兼顾模拟性能和数字优势的高分辨率彩色显示屏
•高分辨率(640 x 480像素)彩色液晶显示屏
•独特的信号处理可生成“模拟外观和性能”的回波动态图像
•可从四种真色彩显示方案中进行择,配合照明条件
•可从八种A型扫描色彩种选择,缓解疲倦感和眼部疲劳
•调整亮度,在任何照明条件下,都获得轻松的观看效果
•闸门和闸门功能进行了色彩编码,方便识别和快速调整
尖波脉冲或方波脉冲发生器:
•日常应用仍然偏向于使用尖脉冲
•对于低频应用,方波脉冲发生器可通过调整脉冲宽度和电压,进行*佳的测试匹配
•对难于穿透的金属应用,特别是非金属检测(如:合成材料)进行了优化
•脉冲宽度可以10纳秒步进,*大调至1000纳秒,实现*优的探头匹配和多样性
•脉冲发生器的电压可以10伏步进从50调整到450伏
简便焊缝检测工具:
•彩条显示(专利申请中)可在焊缝检测中轻松识别各条数据和跨距
•网格可为每条数据动态更换显示屏背景色的波段
•A扫描动态更换每条数据的“实时”A扫描颜色
•焊接程度计算根据AWS规格D1.1.简化了焊接程度的级别(公式D = A–B–C)
•带有曲度修正的三角缺陷位置计算功能自动计算缺陷深度、表面距离和声程
•在使用斜探头时,也可结合彩条显示进行检测
•所有的TOF测量可以毫米、英寸或秒显示
数字优势:
•SmartView功能与可变的持续保持模式一同显示测试中*重要的信息(相对简短)
•实时(单次射程)模拟和TTL输出可处理广泛系列的系统应用
•可选四种保持模式:全部、峰值标准、比较或包络模式,获得*佳的波形评估和比较
•三种可变的持续模式可在保持包络中选择,在视觉上帮助扫描和移动零件检测的缺陷检测和评估
•保持后台模式允许对在屏幕上保持的回波按时间进行调整
•该模式也存储具体范围前后的附加信息,以确保保持图像的移动
•与冻结参考波型比较与不同颜色的实时A扫描进行比较,轻松解读测试结果
缺陷定量:
•40Db动态多曲线DAC/TCG选项可修正材料衰减和波形发散引起的距离/振幅变化,并能单独编辑或插入记录的回波
•一次*多可在屏幕上画出4条DAC曲线,从而在原始记录的DAC曲线外显示+/- dB曲线
•可记录多达16个数据点,每微秒*大的曲线斜度为12 dB
•符合或超过了TCG的工业要求
•DGS(距离增益尺寸)选项显示了特殊等效参考缺陷尺寸曲线
•作为测量25个窄频探头从探头到参考缺陷距离的功能
•ERS(等效参考缺陷尺寸)功能可自动计算测量门内任何回波的相应等效参考缺陷的直径
*功能:
•使用快速旋钮调整的简单操作
•左边的旋钮可直接调整增益并可以锁定
•自动CAL可快速、轻松地进行校准•用户可轻松选择65种的材料速率
•带有AutoLOW和AutoHIGH设置的15赫兹到6千赫PRF和15赫兹到2千赫PRF,可以手动调整,并可外部触发
•2个独立的闸门可为探伤和厚度测量应用监控振幅和声程距离
•带有10个可选频率范围的250 KHz到25 MHz能力可对探头进行匹配,获得*佳性能
•射频显示模式可提高信号评估和不同材料的胶接检测
•4种可选的衰减设置(50、75、150、500 ohms)可实现*佳的探头性能
•040”到1100”(1毫米到28米)的范围(钢材)覆盖了由薄型材料到厚的声波衰减材料
•dB REF按键在激活时,可评估后续回波增益值和A门内的*大回波振幅(参考回波)
•IF(界面)闸门选项,用于水浸测试应用中的显示屏、A门、B门和/或DAC/TCG的自动启动
•VGA输出选项提供与计算机显示器或计算机投影机连接的简便方法,用于多人观看和培训目的
•RF输出选项可通过标准的Lemo连接器输出原始的射频波形,便于进一步分析
•BEA(底波衰减)选项允许该区域B门下的独立增益控制,以进行底波监控
•19”安装支架机型,用于水浸和系统应用
文件编制和录制:
•使用A型扫描存储和预览至少200个用户命名的数据集,用于快速调用和仪器设置
•UltraDOC 4软件程序可用于计算机双向交流,A扫描简便的数据集存储和测试结果的文件生成
•UltraMATE?软件程序简化厚度数据的转移、存储、分析和文件编制
•使用A型扫描编制的报告 可直接输出到多台打印机
•文字数字式厚度数据记录器可灵活、方便地存储厚度读数
•由用户输入文件名、位置编码、注释、记录和标题域,以线性、网格或用户定义的线性文件结构记录
检测范围 | 1~27940mm(铁)连续可调或在预置范围内可调 |
声速范围 | 250~16000m/s,连续可调,1m/s步进,65种材料声速可选 |
显示延迟 | -20~3498μs |
探头延迟 | 0~999.9μs |
阻尼 | 50、75、150、500Ω |
增益 | 110dB,以0.1/0.5/1/2/6dB为单位分级调节;用户可自己定义,可锁定 |
测试模式 | 脉冲回波法、双晶法和穿透法 |
脉冲发生器 | 方波脉冲 |
脉冲电压(方波脉冲模式) | 50~450v,步进为10v |
脉冲宽度(方波脉冲模式) | 50~1000ns,步进为10ns |
脉冲能量(尖波脉冲模式) | 低、高 |
脉冲重复频率 |
自动低,自动高, 在15~6000Hz的范围内手动调节(尖脉冲模式), 在15~2000Hz的范围内手动调节(方波模式), 步进为5Hz,外触发(尖波模式) |
频率范围 | 在0.25~25MHz,有10种设置可供选择 |
闸门监视器 | 两个独立的闸门 |
声程测量 | 始波至*回波,可选择前沿或峰值多回波 |
整流 | RF/ 全波/正/负半波整流 |
抑制 | 0~80%,线性 |
单位 | 公英制可选 |
输出 | TTL报*信号/模拟输出/RS232输出 |
显示屏 | 133x99mm,,640x480象素,彩色CCFL背光有效矩阵LCD;亮度控制;4 色背景,8色A扫描,可调节明暗度 |
A扫描尺寸 | 440x401 象素,在1/2 屏幕模式为440x201象素 |
A扫描刷新频率 | 60Hz |
A扫描波形选择 | 空心、实心、智能空心、智能实心 |
A扫描增强模式 | 仿模拟、时基线、仿模拟加间断时基线 |
数据存储 | *少225组数据,包括仪器的操作参数和A扫描,可保存2年 |
厚度值存储 | *多99999个厚度值 |
探头连接 | Lemo或BNC接口 |
键盘 | 国际标准键盘 |
电源 | 6 个NiMH(9Ah)电池,可工作8小时 |
工作温度 | 0~55℃ |
存储温度 | -25~70℃(不带电池) |
尺寸和重量 | 282x171x159mm,3.0kg |
