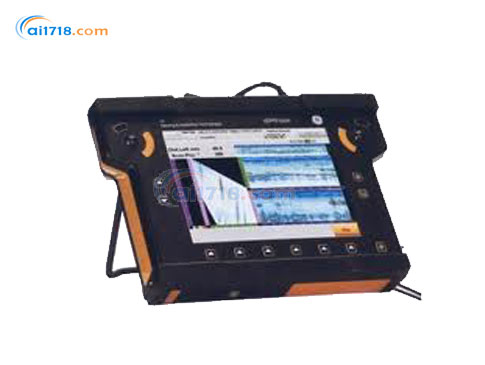

美国GE USM VISION焊缝超声波探伤仪由爱仪器仪表网代理,本产品应用于新的管道制造过程。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
产品简介:
•USM Vision用于新的管道制造过程
•在生产过程中实现了现场检测,不需要将部件移动至特定区域,检测时间灵活,以适应劳动力的可用性
•超声波USM Vision检测可以在完成一项任务后,立刻执行其他任务,如焊接和维修,不像影像学检测,需要立即屏蔽检测区域
•USM Vision将特殊的任务分享功能引入焊缝检测
•非超声检测人员可以创建超声波检测的工作流程并执行焊缝检测,检测人员只需按照菜单指示的指令执行。*超声技术人员只需评估原检测计划和检测结果
•让*超声技术人员更好得利用时间,技术人员可以将节省掉的收集数据的时间,用来验证检测计划、将来任务和分析检测数据
•*成像技术
•USM Vision生成的数据可以获取、审查、共享和存档至Rhythm软件平台
产品特点:
•创建并完成一个检测方案,仅需描述检测任务,输入比如位置分布、焊缝数量、管道直径、厚度、材料、所使用的焊接工艺、工序以及方法等基本信息,软件将会计算并自动完成或相控阵焊缝检测需要的全部UT设置信息
•UT设置包括:从数据库中选择正确的探头和模块;探头定位;依据你所选的标准和规范,确定检测所要求的UT参数
•设置信息需要*超声技术人员进行验证
•每个焊缝分成多个TOFD和相控阵检测区域,*技术人员可以通过声束模拟功能验证每个区域超声覆盖是否准确。也可以通过选择数据库中的其他探头,调整探头位置
•当所有的检测区域被验证后,检测方案可以被导出到扫查仪器中
•只要检测计划经*技术人员确认,检测任务*无需*技术人员完成,普通一、二级人员即可完成
•技术人员仅仅需要选择一个检测方案,然后一步一步按照向导完成探头和楔块验证,校准(PCS和TOFD灵敏度、校验、晶片单元和楔块检查、记录相控阵的DAC/TCG曲线),扫查设置和校准
•你只要按照检测计划向导进行操作,*很容易得到每一次TOFD或相控阵扫查的数据
•每完成一次扫查后检测向导将给出下一个扫查的详细信息,根据这些信息即可顺利完成该次扫查
•在任何时间你都可以把扫查过的检测数据导出,进行分析和报告
•所有的检测数据通过DICONDE兼容的Rhythm软件平台传送到分析工作站
•*超声检测人员可以使用先进的分析工具,直通波、拉直侧通波、6dB法测长等工具。除此之外,分析软件还包含各种测量工具
•根据分析结果可以快速得到检测报告,并实时打印出检测报告,供焊接人员实时修复焊缝。
•检测数据以工业标准通信协议DICONDE进行存储。这是一种可提供*数据的通用数据格式(ASTM支持)
•Rhythm可以为原始数据的存储加上标签。信息可以简单快速的通过DICONDE标签系统搜索,可以从多个连接网络的远程Rhythm工作站接收数据,并使用不同的压缩技术在不影响数据质量的条件下进行存储,节省大量的空间
•所有的检测数据,包括改善的图像和原始数据都可以与其他有兴趣的单位共享
•可以发送到其他的RhythmReview工作站以做第三方认证,Rhythm EnterpriseWeb基于网络功能,向所有无损检测用户提供*佳传输的无损检测图像和报告,而无需考虑一台标准个人电脑WEB浏览器的连接带宽,从而显著增强数据的共享。Rhythm Web在客户的网络之上运行,因此客户可以完全控制信息安全
•将信息变成情报,与专家共享检测数据储存单元
产品应用:
•优化检测人员配置
•提高生产效率
•减少目前焊缝射线检测的约束
•简化超声波焊缝检测
•能源建设
•使用前检测
•碳钢管材
•直径从73毫米(2.875英寸)至1219毫米(48英寸)
•厚度6mm(1/4“)至50mm(2”) 时自动设置模式,无需人工操作
•环形焊缝
•基于几何尺寸限制选择单晶或双晶探头
•其他类型的焊缝及缺陷
产品简介:
•USM Vision用于新的管道制造过程
•在生产过程中实现了现场检测,不需要将部件移动至特定区域,检测时间灵活,以适应劳动力的可用性
•超声波USM Vision检测可以在完成一项任务后,立刻执行其他任务,如焊接和维修,不像影像学检测,需要立即屏蔽检测区域
•USM Vision将特殊的任务分享功能引入焊缝检测
•非超声检测人员可以创建超声波检测的工作流程并执行焊缝检测,检测人员只需按照菜单指示的指令执行。*超声技术人员只需评估原检测计划和检测结果
•让*超声技术人员更好得利用时间,技术人员可以将节省掉的收集数据的时间,用来验证检测计划、将来任务和分析检测数据
•*成像技术
•USM Vision生成的数据可以获取、审查、共享和存档至Rhythm软件平台
产品特点:
•创建并完成一个检测方案,仅需描述检测任务,输入比如位置分布、焊缝数量、管道直径、厚度、材料、所使用的焊接工艺、工序以及方法等基本信息,软件将会计算并自动完成或相控阵焊缝检测需要的全部UT设置信息
•UT设置包括:从数据库中选择正确的探头和模块;探头定位;依据你所选的标准和规范,确定检测所要求的UT参数
•设置信息需要*超声技术人员进行验证
•每个焊缝分成多个TOFD和相控阵检测区域,*技术人员可以通过声束模拟功能验证每个区域超声覆盖是否准确。也可以通过选择数据库中的其他探头,调整探头位置
•当所有的检测区域被验证后,检测方案可以被导出到扫查仪器中
•只要检测计划经*技术人员确认,检测任务*无需*技术人员完成,普通一、二级人员即可完成
•技术人员仅仅需要选择一个检测方案,然后一步一步按照向导完成探头和楔块验证,校准(PCS和TOFD灵敏度、校验、晶片单元和楔块检查、记录相控阵的DAC/TCG曲线),扫查设置和校准
•你只要按照检测计划向导进行操作,*很容易得到每一次TOFD或相控阵扫查的数据
•每完成一次扫查后检测向导将给出下一个扫查的详细信息,根据这些信息即可顺利完成该次扫查
•在任何时间你都可以把扫查过的检测数据导出,进行分析和报告
•所有的检测数据通过DICONDE兼容的Rhythm软件平台传送到分析工作站
•*超声检测人员可以使用先进的分析工具,直通波、拉直侧通波、6dB法测长等工具。除此之外,分析软件还包含各种测量工具
•根据分析结果可以快速得到检测报告,并实时打印出检测报告,供焊接人员实时修复焊缝。
•检测数据以工业标准通信协议DICONDE进行存储。这是一种可提供*数据的通用数据格式(ASTM支持)
•Rhythm可以为原始数据的存储加上标签。信息可以简单快速的通过DICONDE标签系统搜索,可以从多个连接网络的远程Rhythm工作站接收数据,并使用不同的压缩技术在不影响数据质量的条件下进行存储,节省大量的空间
•所有的检测数据,包括改善的图像和原始数据都可以与其他有兴趣的单位共享
•可以发送到其他的RhythmReview工作站以做第三方认证,Rhythm EnterpriseWeb基于网络功能,向所有无损检测用户提供*佳传输的无损检测图像和报告,而无需考虑一台标准个人电脑WEB浏览器的连接带宽,从而显著增强数据的共享。Rhythm Web在客户的网络之上运行,因此客户可以完全控制信息安全
•将信息变成情报,与专家共享检测数据储存单元
产品应用:
•优化检测人员配置
•提高生产效率
•减少目前焊缝射线检测的约束
•简化超声波焊缝检测
•能源建设
•使用前检测
•碳钢管材
•直径从73毫米(2.875英寸)至1219毫米(48英寸)
•厚度6mm(1/4“)至50mm(2”) 时自动设置模式,无需人工操作
•环形焊缝
•基于几何尺寸限制选择单晶或双晶探头
•其他类型的焊缝及缺陷
特点 | 传统的通道、TOFD、相控阵16/64、实时量修正图像 A-扫描存储 |
用户界面 | 独特的用户界面,通过2个轨迹球操纵定位设备 |
操作简单 | 方便未经训练的操作员使用 |
显示屏 | 26.5厘米(10.4英寸)的彩色触摸屏,1024×768分辨率 |
重量 | 仅4千克(8.8磅) |
电池更换 | 支持电池热插拔更换以不间断操作 |
防护 | 坚固,橡胶外壳,IP54 |
尺寸 | 顶部长度:367厘米(144.4英寸)底部长度:310厘米(122英寸)宽度:250厘米(98.4英寸)高度:从60到100厘米(23.6英寸到39.3英寸)不等 |
接口 | 现代PC接口,含USB、以太网、无线连接(WIFI) |
软件 | USM Vision可以操作IPC和分析软件 |
配备 | 运输箱 |
包括 | 用于指定管道范围和检测规范的探头和楔块设置 |
分析和报告用的Rhythm Review4.0软件 | |
具有存档、共享和*报告功能可选择的Rhythm模块 |
