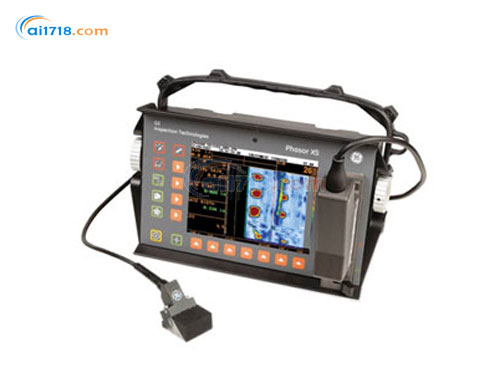

美国GE Phasor CV相控阵探伤仪由爱仪器仪表网代理,本产品是一款具有相控阵编码的常规超声波检测仪。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
产品简介:
•Phasor CV是一款具有相控阵编码的常规超声波检测仪,具有便携和耐用的包装,并且具有升级到相控阵的能力
•PhasorCV是一种常规的单通道探伤仪,可以快速、轻松地转换到相控阵操作
•符合所有主要的检测规范并具备*佳的探伤性能
产品特点:
•符合EN12668 / AWS D1.1 / JISDAC / ASME / dB-参考评估等所有主要的检测规范
•标准的高功率型锂离子电池可至少连续使用10小时
•高清晰彩色屏幕,对声束的每个反射信号改变其显示颜色
•兼容全系列常规标准频率和尺寸的4000多种接触式直探头、斜探头、双晶探头、水浸式、及特殊应用探头
产品简介:
•Phasor CV是一款具有相控阵编码的常规超声波检测仪,具有便携和耐用的包装,并且具有升级到相控阵的能力
•PhasorCV是一种常规的单通道探伤仪,可以快速、轻松地转换到相控阵操作
•符合所有主要的检测规范并具备*佳的探伤性能
产品特点:
•符合EN12668 / AWS D1.1 / JISDAC / ASME / dB-参考评估等所有主要的检测规范
•标准的高功率型锂离子电池可至少连续使用10小时
•高清晰彩色屏幕,对声束的每个反射信号改变其显示颜色
•兼容全系列常规标准频率和尺寸的4000多种接触式直探头、斜探头、双晶探头、水浸式、及特殊应用探头
•可生产非标准频率和尺寸的常规探头
•多功能的Phasor CV适用于从腐蚀监控到缺陷检测等多种手动检测应用并遍及工业及过程频谱定量
内部存储器 | 设置文件 | |
移动存储器 | 在512 MB的SD卡上,用于报告和设置文件 | |
文档格式 | JPEG ~每幅图像约80KB | |
重量 | 3.8 公斤(8.2 磅),带电池 | |
尺寸 | 282 毫米宽 x 171 毫米高 x 159 毫米深(11.1 英寸宽 x 6.8 英寸高 x 6.3 英寸深) | |
电池 | 自定义锂离子电池组 -356P 配置 | |
电池寿命 | *低6小时 | |
电池正在充电 | 外接充电器 | |
外部电源 | 通用输入 85 至 260 V/50 至 60 Hz | |
探头连接器 | 常规 - 提供 00 lemo/BNC 适配器 - 相控阵 - 自定义 ZIF | |
VGA 输出 | 有 | |
对话语言 | 中文、英语、法语、德语、意大利语、日语和西班牙语 | |
显示屏大小 | 165 毫米(6.5 英寸),对角线距离 | |
显示分辨率 | VGA 彩色 TFT,640H x 480V 像素 | |
|
常规 | 相控阵 |
脉冲发生器 | 尖峰信号 | 双极方波 |
脉冲重复频率 | 15 至 2000 Hz | 15 至 7680 Hz |
脉冲发生器电压 | *大300伏 | ±25伏到±75伏(以1伏为间隔) |
脉冲发生器能量 | 低或高(可选) |
|
脉冲发生器上升时间 | < 15 纳秒 | < 15 纳秒 |
阻尼 | 50或1000欧姆(可选) |
|
工作模式 | 单,双 | 单 |
接收器输入电容 | < 50 pF |
|
接收器输入阻抗 | 在双探头模式中为 1000 欧姆 | 220 欧姆 |
*大输入电压 | 40 V 峰峰值 | 200 mV 峰峰值 |
带宽/放大器带通 | 0.3 至 15 MHz @ -3dB | 0.6至6.5 MHz @ -3dB |
频率选择 | 1.0, 2.0. 2.25, 4.0, 5.0, 10和13兆赫 + BB | 2.0、3.0、4.0、5.0 MHz,低通4兆赫、高通5兆赫和宽带(0.6到6.5兆赫) |
矫正 | 正半波,负半波,全波和射频 | 正 HW、负 HW、FW 和 RF |
模拟增益 | 0 至 110 dB | 0 至 40 dB |
数字增益 |
|
5.8 到 39.9 dB (依据孔径尺寸) |
聚焦法则 |
|
用户可选择 - *大 128 |
实物探头 |
|
1到64 |
虚拟探头 |
|
1到16 |
循环数 |
|
1到128 |
脉冲发生器宽度(1/2周期) |
|
20 至 500 纳秒 |
脉冲发生器延迟 |
|
0 至 10.24 μ-sec |
接收器延迟 |
|
0 至 10.24 μ-sec |
声速 |
1000至 16000 m/s 0.0393 至 0.5905 in./μ-sec |
1000 至 16000 m/s 0.0393 至 0.5905 in./μ-sec |
*小量程 (竖波) (横波) |
0-14毫米(0.55英寸) 0-7.5毫米(0.3英寸) |
0-7.6毫米(0.3英寸) 0-4.2毫米(0.17英寸) |
*大量程 (竖波) (横波) |
0-14060毫米(553英寸) 0-7626毫米(300英寸) |
0-1073毫米(42英寸) 0-1073毫米(42英寸) |
显示延迟 |
2.5米(98.5英寸) |
1米(39.4英寸) |
自动时基校准 |
有 |
|
抑制 |
0 到 80% |
0 到 80% |
TCG |
15 点 @ 6 dB/μ-sec |
15 点 @ 6 dB/μ-sec |
门限 |
A 和 B |
A、B 和 IF |
门阀值 |
5 到 95% |
5 到 95% |
门启动 |
0毫米到满量程 |
0毫米到满量程 |
门宽度 |
1毫米到满量程 |
1毫米到满量程 |
门模式 |
关闭、正和负 (关闭、重合和反重合) |
关闭、正和负 (关闭、重合和反重合) |
TOF 模式 |
波侧/波峰 |
脉冲波前/峰值 |
扫描类型 |
|
线性和扇形 |
可选显示模式 |
A-扫描 |
A-扫描、B-扫描和扇形扫描 |
显示的读数 |
振幅、声路和触发 |
波速、振幅、声路, 触发显示和触发所有波速 |
测量分辨率 |
5纳秒 |
5 纳秒 |
显示的计量单位 |
毫米或英寸(可选) |
毫米或英寸(可选) |
低温保存 |
-20°C , 72 小时, 502.4 程序I |
|
低温工作 |
0°C , 16小时,502.4 程序II |
|
高温保存 |
+70°C ,48小时, 501.4 程序I |
|
高温工作 |
+50°C,16小时, 501.4 程序II |
|
潮湿高温 / 湿度 (保存) |
10 个循环 +65°C降到+30°C, 10小时, +30°C升到+65°C, 过渡在2小时内完成, 507.4程序 |
|
温度震荡 |
3个循环 -20°C 升到+70°C, 4小时, 在+70°C 保持4小时, 过渡在5分钟内完成, 503.4程序II |
|
振动 |
514.5-5 程序 I, 附件 C, 图六通常曝光: 每个轴向一小时 |
|
冲击 |
每轴1小时 半正弦,516.5 程序 I |
|
裸包货物 | 514.5 程序 II | |
抗坠落标准(运输包装) | 516.5 程序 IV,下跌 26 点 | |
防护 |
IP54 / IEC529 … 防尘 / 防滴水按照 IEC 529标准的 IP54 等级 |
脉冲发生器 | 双极方波 |
脉冲发生器的重复频率 | 15 至 7680 Hz |
脉冲发生器电压 | 50伏到150伏,以2伏为间距 |
脉冲发生器上升时间 | < 15 纳秒 |
操作模式 | 仅定制T/R操作文件 |
接收器输入阻抗 | 220 欧姆 |
最大输入电压 | 峰到峰 200 mV |
带宽/放大器 带通 |
0.6到6.5兆赫@-3dB |
过滤器选项 |
2.0、3.0、4.0、5.0 MHz,低通4兆赫、高通 5兆赫和宽带(0.6到6.5兆赫) |
检波 | 正 HW、负 HW、FW 和 RF |
模拟增益 | 0 至 40 dB |
数字增益 | 0 到 53.9 DB,依据孔径尺寸 |
虚拟探头 | 1到16元件 |
脉冲发生器宽度 @ 1/2 周期 | 20 至 500 纳秒 |
脉冲发生器延迟 | 0 到 10.24 ?秒 |
接收器延迟 | 0 到 10.24 ?秒 |
声速 | 1000到16,000米/秒,0.0393到0.5905英寸/?秒 |
钢的最小范围: | 长钢:0-7.6毫米(0.3英寸),剪切钢:0-4.2毫米(0.17英寸) |
钢的最大范围: | 长钢:0-1073毫米(42英寸),剪切钢:0-1073毫米(42英寸) |
显示延迟 | 1米(39.4英寸) |
