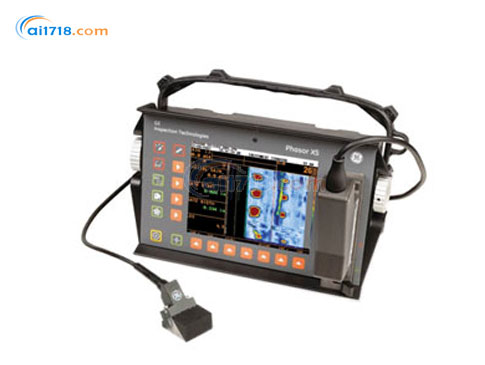

美国GE Phasor 16相控阵探伤仪由爱仪器仪表网代理，本产品是一款结合便携和耐用设计的16通道相控阵仪。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
•结合便携和耐用设计的16通道相控阵仪
•内置编码共享、容易使用的常规超声波检测模块
•它配有一套标准焊缝检查包并可升级为16/64PhasorXS 及获取Topview功能

产品特点：
•符合EN12668 / AWS D1.1 / JISDAC / ASME / dB-参考评估等所有主要的检测规范
•标准的高功率型锂离子电池可至少连续使用10小时
•高清晰彩色屏幕，对声束的每个反射信号改变其显示颜色
•兼容全系列常规标准频率和尺寸的4000多种接触式直探头、斜探头、双晶探头、水浸式、及特殊应用探头
•可生产非标准频率和尺寸的常规探头

内部存储器	设置文件
移动存储器	在512 MB的SD卡上，用于报告和设置文件
文档格式	JPEG ~每幅图像约80KB
重量	3.8 公斤（8.2 磅），带电池
尺寸	282 毫米宽 x 171 毫米高 x 159 毫米深（11.1 英寸宽 x 6.8 英寸高 x 6.3 英寸深）
电池	自定义锂离子电池组 -356P 配置
电池寿命	*低6小时
电池正在充电	外接充电器
外部电源	通用输入 85 至 260 V/50 至 60 Hz
探头连接器	常规 - 提供 00 lemo/BNC 适配器 - 相控阵 - 自定义 ZIF
VGA 输出	有
对话语言	中文、英语、法语、德语、意大利语、日语和西班牙语
显示屏大小	165 毫米（6.5 英寸），对角线距离
显示分辨率	VGA 彩色 TFT，640H x 480V 像素
	常规	相控阵
脉冲发生器	尖峰信号	双极方波
脉冲重复频率	15 至 2000 Hz	15 至 7680 Hz
脉冲发生器电压	*大300伏	±25伏到±75伏(以1伏为间隔)
脉冲发生器能量	低或高（可选）
脉冲发生器上升时间	< 15 纳秒	< 15 纳秒
阻尼	50或1000欧姆（可选）
工作模式	单，双	单
接收器输入电容	< 50 pF
接收器输入阻抗	在双探头模式中为 1000 欧姆	220 欧姆
*大输入电压	40 V 峰峰值	200 mV 峰峰值
带宽/放大器带通	0.3 至 15 MHz @ -3dB	0.6至6.5 MHz @ -3dB
频率选择	1.0, 2.0. 2.25, 4.0, 5.0, 10和13兆赫 + BB	2.0、3.0、4.0、5.0 MHz，低通4兆赫、高通5兆赫和宽带（0.6到6.5兆赫）
矫正	正半波，负半波，全波和射频	正 HW、负 HW、FW 和 RF
模拟增益	0 至 110 dB	0 至 40 dB
数字增益		5.8 到 39.9 dB (依据孔径尺寸)
聚焦法则		用户可选择 - *大 128
实物探头		1到64
虚拟探头		1到16
循环数		1到128
脉冲发生器宽度（1/2周期）		20 至 500 纳秒
脉冲发生器延迟		0 至 10.24 μ-sec
接收器延迟		0 至 10.24 μ-sec
声速	1000至 16000 m/s 0.0393 至 0.5905 in./μ-sec	1000 至 16000 m/s 0.0393 至 0.5905 in./μ-sec
*小量程（竖波）（横波）	0-14毫米（0.55英寸） 0-7.5毫米（0.3英寸）	0-7.6毫米（0.3英寸） 0-4.2毫米（0.17英寸）
*大量程（竖波）（横波）	0-14060毫米（553英寸） 0-7626毫米（300英寸）	0-1073毫米（42英寸） 0-1073毫米（42英寸）
显示延迟	2.5米（98.5英寸）	1米（39.4英寸）
自动时基校准	有
抑制	0 到 80%	0 到 80%
TCG	15 点 @ 6 dB/μ-sec	15 点 @ 6 dB/μ-sec
门限	A 和 B	A、B 和 IF
门阀值	5 到 95%	5 到 95%
门启动	0毫米到满量程	0毫米到满量程
门宽度	1毫米到满量程	1毫米到满量程
门模式	关闭、正和负 (关闭、重合和反重合)	关闭、正和负 (关闭、重合和反重合)
TOF 模式	波侧/波峰	脉冲波前/峰值
扫描类型		线性和扇形
可选显示模式	A-扫描	A-扫描、B-扫描和扇形扫描
显示的读数	振幅、声路和触发	波速、振幅、声路，触发显示和触发所有波速
测量分辨率	5纳秒	5 纳秒
显示的计量单位	毫米或英寸（可选）	毫米或英寸（可选）
低温保存	-20°C ， 72 小时, 502.4 程序I
低温工作	0°C , 16小时，502.4 程序II
高温保存	+70°C ，48小时, 501.4 程序I
高温工作	+50°C，16小时, 501.4 程序II
潮湿高温 / 湿度 (保存)	10 个循环 +65°C降到+30°C， 10小时， +30°C升到+65°C，过渡在2小时内完成， 507.4程序
温度震荡	3个循环 -20°C 升到+70°C， 4小时，在+70°C 保持4小时，过渡在5分钟内完成， 503.4程序II
振动	514.5-5 程序 I, 附件 C, 图六通常曝光: 每个轴向一小时
冲击	每轴1小时半正弦，516.5 程序 I
裸包货物	514.5 程序 II
抗坠落标准（运输包装）	516.5 程序 IV，下跌 26 点
防护	IP54 / IEC529 … 防尘 / 防滴水按照 IEC 529标准的 IP54 等级
