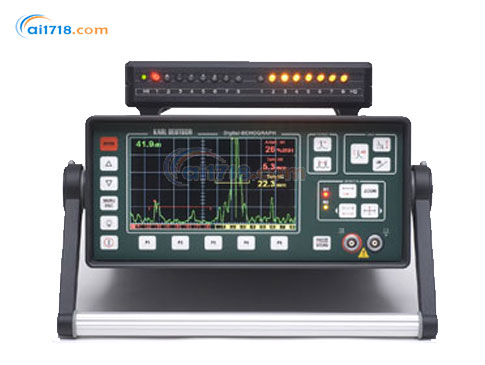

ECHOGRAPH 1094 MUX超声波探伤仪,德国KARLDEUTSCH(卡尔德意志)-爱仪器仪表网

德国卡尔德意志 ECHOGRAPH 1094 MUX超声波探伤仪由爱仪器仪表网代理，本产品是便于携带，使用方便的超声波探伤仪，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：

•基于手提式检测仪ECHOGRAPH 1090的技术和使用的方便, 新一代的超声波检测仪ECHOGRAPH 1094 MUX被开发出来, 它可方便携带, 并具有单一的自动化功能。

产品特点：

•多路复用器允许*多8个检测通道进行控制.
•Die 通过设备后面的接口可以将通道的测试头接入测试系统中.
•设备的操作是已经用过的方便的菜单界面(如ECHOGRAPH 1090).
•对于多路复用器的操作有一个额外的菜单链接, 通过这个链接可以执行大量增加的功能.
•在操作系统中每个检测通道都会在显示器上显示出来, 在测试系统中所有的通道都被显示.
•ECHOGRAPH 1094 紧凑的设计使多通道的材料检测变得灵活简单.
•这套设备可以装在轮轨车上对例如金属板或片进行检验.
•它可以通过外部直流电源如汽车电池进行充电.

产品应用：
•每个测试通道的数据都会在两个显示器的*下方显示, 这个显示结果是以和的形式通过二极管信号显示出来.
•对于错误信号, USB, VGA, 促发信号和测试头的端口都在设备的反面.
•重要的数据参数都直接通过键盘输入.

特性和优点：

•每个测试通道的发射信号都可延迟, *多3800ns
•每个测试通道的波段都可在-11 dB 到 +11 dB 直接调整
•紧凑的铝结果可以用于恶劣的环境
•测试和操作系统均可改变颜色
•对不同的测量有很多辅助设备, 例如: 对于测试头行程的确定, 显示器的调整等等.

屏幕
屏幕类型：	彩色LC显示器发射使仪器能在阳光下清晰显示
屏幕大小：	143.4 x 79.3 mm
分辨率：	400 x 240 pix, 256 from 262144 colours
A扫描大小：	142 x 73.5 mm
刻度：	电子生成，可选择开/关
刻度分度：	粗: 水平十分度，垂直五分度细: 水平50分度，垂直25分度
A-扫描图像和数字化
图像刷新率：	50 Hz
A-扫描图像：	包络可逆冻结动态回波曲线通过闸门1放大
RF 描述：	跨越全部可调范围
整流：	全波,正，负，RF
抑制：	手动选择：0 - 99% 满屏高度步进1% (线性)
放大：	闸门范围 (闸门 1) 至全屏宽度
模/数转换：	9 位
数字化过程：	直接, w/ A/D 转换器
扫描频率：	80 MHz
模数转换时扫描误差：	< +/- 0.5% 满屏高在 4 MHz
反应延迟：	< 20 ms
扫描范围
时基范围：	2.5—4850mm 钢
声速：	100- 15000m/s 在1m/s 步进
延迟时基扫描：	0-3000 mm在0.1m
时基线性：	+/- 0.5% 屏宽
脉冲重复率：	8 Hz – 1500 Hz （取决于时基范围，从-85%至+50% 在步进1% ）
触发模式：	内部，外部，1秒回波
发射器
发射器：	2 (1 分辨率，1 功率)
TX脉冲波型：	单相 (负) 窄带脉冲
TX 阻抗：	10, 50, 220, w/o [Ohm]
放大器及衰减
频率范围数量：	3 (LF- 和RF 范围，宽带)
可调衰减：	100 dB 步进 0.1-1-2-6-12-20 dB
