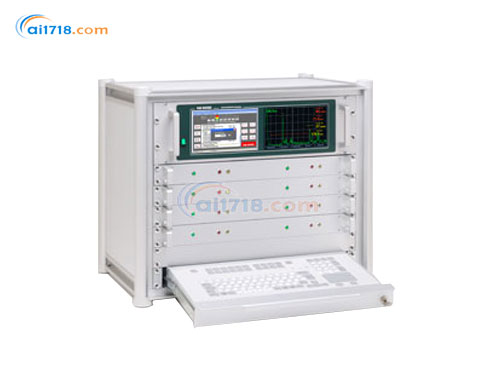

德国卡尔德意志 ECHOGRAPH 1093超声波电子探伤仪由爱仪器仪表网代理，本产品是带有多条可拆分的测试通道的超声波电子探伤仪，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：

•超声波电子探伤仪ECHOGRAPH 1093是通过标准化模型建造, 但又相对灵活。它带有多条可拆分的测试通道, 因此它可以完成很多简单的工作, 比如: 纵伤缺陷检测, 横伤缺陷检测, 管件夹层检测。

产品特点：

•通过一个插入模型, 设备可以使*多8个通道各自独立进行测试分析。
•一个工业PC将对整个系统进行监视, 并对数据进行加工处理。
•通过ECHOGRAPH 1093 设备背面的接口, 可以连接更多的其它设备。
•设备的操作和我们在PC电脑里用的很相似, 带有方便的菜单界面, 窗口, 功能按钮, 下拉菜单等等。
•每个检测通道都能单独的完成一个独立的检测任务。

标准构件：

•ECHOGRAPH 1093 UAR
•US-显示器和运算器
•在UAR-插件前面有显示器, 带有控制菜单(左)和A-图-显示(右).
•在反面有不同的接口和电源控制器, 他们是用来连接各个检测通道的.
•ECHOGRAPH 1093 UMP
•US-模型用于平行操作
•US模型的操作和显示器的二极管都被安装在插入件的前部, 它们是用于光的控制.
•在UMP超声设备的反面有很多接口, 用于连接其它PC机和检测端口.
•ECHOGRAPH 1093 TMT
•带触摸屏的键盘
•设备上系统数据的直接输入可以通过带触摸屏的固定键盘来完成.

系统环境的适应性调整：

•为了更好的适应不同环境下的测试, 连接端口和控制信号要多相应的调整.

特性和优点：

•每个通道都带有多路复用器
•在A-图颜色设置可以根据需要选择
•稳定的波能曲线
•对每个检测通道的脉冲频率小于3000Hz
•触发器: 随机, 全面, 外部(输入/输出) 和 *回波即*全部回波.
•对于每个显示器盲区的防干扰统计
•外部显示屏(可选)
•根据DAC-方法做的错误报告
•适合标准 DIN EN 12668-1

屏幕
屏幕类型：	彩色LC显示器发射使仪器能在阳光下清晰显示
屏幕大小：	143.4 x 79.3 mm
分辨率：	400 x 240 pix, 256 from 262144 colours
A扫描大小：	142 x 73.5 mm
刻度：	电子生成，可选择开/关
刻度分度：	粗: 水平十分度，垂直五分度细: 水平50分度，垂直25分度
A-扫描图像和数字化
图像刷新率：	50 Hz
A-扫描图像：	包络可逆冻结动态回波曲线通过闸门1放大
RF 描述：	跨越全部可调范围
整流：	全波,正，负，RF
抑制：	手动选择：0 - 99% 满屏高度步进1% (线性)
放大：	闸门范围 (闸门 1) 至全屏宽度
模/数转换：	9 位
数字化过程：	直接, w/ A/D 转换器
扫描频率：	80 MHz
模数转换时扫描误差：	< +/- 0.5% 满屏高在 4 MHz
反应延迟：	< 20 ms
扫描范围
时基范围：	2.5—4850mm 钢
声速：	100- 15000m/s 在1m/s 步进
延迟时基扫描：	0-3000 mm在0.1m
时基线性：	+/- 0.5% 屏宽
脉冲重复率：	8 Hz – 1500 Hz （取决于时基范围，从-85%至+50% 在步进1% ）
触发模式：	内部，外部，1秒回波
发射器
发射器：	2 (1 分辨率，1 功率)
TX脉冲波型：	单相 (负) 窄带脉冲
TX 阻抗：	10, 50, 220, w/o [Ohm]
放大器及衰减
频率范围数量：	3 (LF- 和RF 范围，宽带)
可调衰减：	100 dB 步进 0.1-1-2-6-12-20 dB

ECHOGRAPH 1093 UMP
US-模型用于平行操作	# 1093.001
ECHOGRAPH 1093 UAR
US-显示器和运算器	# 1093.002
ECHOGRAPH 1093 TMT
带触摸屏的键盘	# 1093.003
