德国卡尔德意志 ECHOGRAPH 1090超声波探伤仪由爱仪器仪表网代理，本产品是拥有更轻巧的机体超声波探伤仪，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：

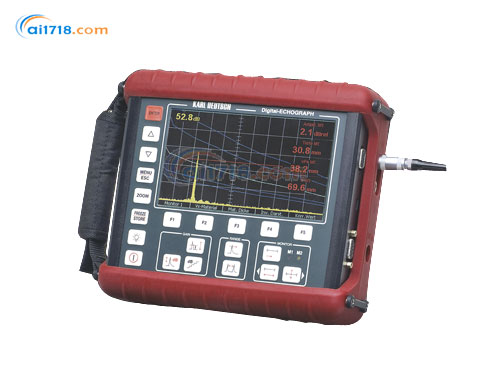

•ECHOGRAPH 1090超声波探伤仪拥有更轻巧的机体
•ECHOGRAPH 1090超声波探伤仪拥有大面积彩色液晶屏 (143 x 79 mm )使得的A-扫描显示，测量结果和操作菜单，即使从远处看也很醒目。
•简便的操作按钮设计避免繁复的菜单操作
•ECHOGRAPH 1090更加神奇的是由于合理的仪器设置及简便的探头校准方式可以使无经验人员迅速掌握操作方法。
•坚固的铝质外壳使ECHOGRAPH 1090拥有 50mm的轻薄厚度及1.6 kg 的轻巧重量，包括可以使用13小时的锂电池。
•ECHOGRAPH 1090拥有更快的电子处理元件及高达1500HZ的脉冲重复率。
•ECHOGRAPH 1090的两个闸门可分别测量回波声程及波幅其拥有配套的独立指示灯。
•ECHOGRAPH 1090拥有更大的A扫描存储器。因此 ECHOGRAPH 1090理所当然的成为**的手持超声波探伤仪。漂亮坚固的彩色包裹橡胶使仪器免受冲击损害及粗糙后或不平表面影响。
•ECHOGRAPH 1090的接口，使ECHOGRAPH 1090能与计算机任意传送数据并应用在小型自动化探伤系统中。

产品特点：

•DGS/DAC 版本
•带有4条附加评估曲线的DGS和DAC曲线，直接显示在
•相对于DGS/DAC（dBrel）的振幅评估
•带有6.3"（16cm）A扫描的TFT-LC显示器，使仪器即使在阳光下，也能清晰显示, 256 色
•平实的语言和技术窗口设计使操作极为简便
•5个可编程快捷键
•重要参数可通过快捷键直接调整

特性优点：

•坚固的铝质机壳包裹漂亮的彩色橡胶使仪器能经受恶劣环境考验

•可使用长达13小时的锂电池拥有安全的快速充电功能
•拥有省电模式
•测量模式和菜单操作可以选择不同的颜色
•操作菜单语言、参数及帮助提示可通过计算机重存储在仪器里﹡
•多种多样的辅助设置，如：调整屏幕显示时,探头延迟,DAC和DGS设置
•A扫描参数参考
•动态回波曲线
•USB 接口
•8 Hz--1500 Hz 脉冲重复率
•闸门测量结果即时输出
•触发形式: 内部、外部、一次回波
•通过PC更新和/或升级操作软件(CD-ROM, e-mail, 下载) ﹡
•制造和测试根据EN 12668-1
•根据需求提供

屏幕
屏幕类型：	彩色LC显示器发射使仪器能在阳光下清晰显示
屏幕大小：	143.4 x 79.3 mm
分辨率：	400 x 240 pix, 256 from 262144 colours
A扫描大小：	142 x 73.5 mm
刻度：	电子生成，可选择开/关
刻度分度：	粗: 水平十分度，垂直五分度细: 水平50分度，垂直25分度
A-扫描图像和数字化
图像刷新率：	50 Hz
A-扫描图像：	包络可逆冻结动态回波曲线通过闸门1放大
RF 描述：	跨越全部可调范围
整流：	全波,正，负，RF
抑制：	手动选择：0 - 99% 满屏高度步进1% (线性)
放大：	闸门范围 (闸门 1) 至全屏宽度
模/数转换：	9 位
数字化过程：	直接, w/ A/D 转换器
扫描频率：	80 MHz
模数转换时扫描误差：	< +/- 0.5% 满屏高在 4 MHz
反应延迟：	< 20 ms
扫描范围
时基范围：	2.5—4850mm 钢
声速：	100- 15000m/s 在1m/s 步进
延迟时基扫描：	0-3000 mm在0.1m
时基线性：	+/- 0.5% 屏宽
脉冲重复率：	8 Hz – 1500 Hz （取决于时基范围，从-85%至+50% 在步进1% ）
触发模式：	内部，外部，1秒回波
发射器
发射器：	2 (1 分辨率，1 功率)
TX脉冲波型：	单相 (负) 窄带脉冲
TX 阻抗：	10, 50, 220, w/o [Ohm]
放大器及衰减
频率范围数量：	3 (LF- 和RF 范围，宽带)
可调衰减：	100 dB 步进 0.1-1-2-6-12-20 dB

订货信息
ECHOGRAPH 1090 Basic
包括红色橡胶保护套，可充电锂电池，主机/充电器和仪器箱	1090.101
ECHOGRAPH 1090 DAC
包括红色橡胶保护套，可充电锂电池，主机/充电器和仪器箱	1090.201
ECHOGRAPH 1090 DGS/DAC
包括红色橡胶保护套，可充电锂电池，主机/充电器和仪器箱	1090.301
附件
便携包包括背带	6189.001
背带	6189.002
PC 连接线 (USB)	1657.702
软件
ECOM 90,PC软件用于 Windows XP/2000	1995.005
可选项
保护橡胶套 (黑色)	6189.006
保护橡胶套 (黄色)	6189.007
保护橡胶套 (绿色)	6189.008
