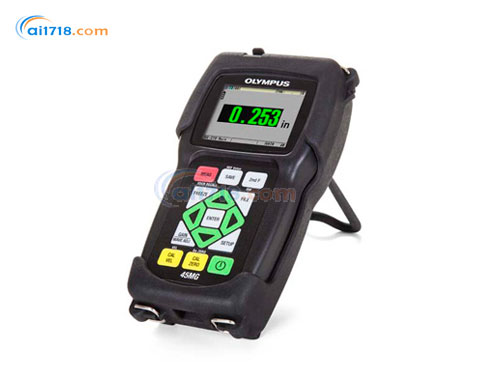

45MG超声测厚仪,日本OLYMPUS（奥林巴斯）-爱仪器仪表网

美国OLYMPUS（奥林巴斯）45MG超声测厚仪由爱仪器仪表网代理，本产品是一款带有各种标准测量功能和软件选项的*超声测厚仪。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
•45MG超声测厚仪: 操作简便、坚固耐用、性能可靠
•45MG仪器是一款带有各种标准测量功能和软件选项的*超声测厚仪
•这款独具特色的仪器与所有Olympus双晶和单晶测厚探头兼容，是一款集所有解决方案于一机的创新型仪器，可用于几乎所有测厚应用
•45MG仪器在使用基本配置时，是一款易懂易学、操作简便的测厚仪，操作人员经过*基本的培训，*可完成*常用的测厚应用
•添加了可选软件选项和探头后，*会变成一款极为*的测厚仪，可以进行典型的初级仪器不能完成的应用
•大多数选项可以在购买仪器时分别购买，或在日后需要时购买
•与所有Olympus双晶探头兼容，可对内部腐蚀的金属的厚度进行测量
•*小值/*大值模式
•两个报*模式
•差值模式
•时基B扫描
•缩减率
•增益调整（标准、高、低）
•密码式仪器锁定

产品特点：
•抵御恶劣环境的能力
•坚固耐用，设计符合IP67标准
•爆炸性气氛：可在*防火协会规范（NFPA 70）500节I级2分段D组规定的爆炸性气氛环境中安全操作，并且通过了美*标准MIL-STD-810G方法511.4程序I中规定的测试
•防撞击测试：通过了美*标准MIL-STD-810G方法516.5程序I中规定的测试，每轴6个循环，15 g，11 msec半弦波
•防振动测试：通过了美*标准MIL-STD-810G方法514.5程序I附录C图6中的测试，一般暴露：每轴1小时
•宽泛的操作温度范围
•可选的带有支架的橡胶保护套
•室内显示设置，可选A扫描模式
•简便操作的设计理念
•可只用右手或左手操作的简洁的键区
•可直接访问大多数功能的简便易行的操作界面
•使用内置MicroSD存储卡和可插拔MicroSD存储卡的存储方式
•USB通讯端口
•可存储475000个厚度读数或20000个波形的可选字母数字式数据记录器
•默认或自定义单晶探头设置（可选）
•密码保护方式的仪器锁定
•彩色透反QVGA显示，带有室内和室外颜色设置，具有*的清晰度

可选功能：
•只需几次按键，即可完成从简单腐蚀测厚仪到多功能*测厚仪的华丽变身
•45MG测厚仪提供需密码激活的5个软件选项，从而跻身于工业领域中用途*广泛的测厚仪行列
•回波到回波/穿透涂层：使用回波到回波选项，仪器屏幕上会显示金属的实际厚度，而涂层的厚度会被忽略。穿透涂层选项测量金属厚度与非金属涂层的厚度，这两个厚度都根据它们各自正确的材料声速值得到了调整。因此，在进行厚度测量时，无需去掉材料表面的漆层或涂层
•单晶：这个选项可对很多材料，如：金属、塑料、复合材料、玻璃及陶瓷，进行非常*的厚度测量。这个选项可与范围在2.25 MHz到30 MHz的单晶Microscan探头相兼容
•单晶高穿透：这个选项可对较厚或衰减性较高的材料，如：玻璃纤维或铸造金属，进行厚度测量。可与范围在0.5 MHz到30 MHz的单晶Microscan探头相兼容。这个选项包含单晶选项
•数据记录器：45MG测厚仪带有一个功能齐全的内置双向字母数字式数据记录器，可方便地存储和传输厚度读数和波形数据。这个选项包含基于Windows的GageView接口程序
•带有波形调整功能的实时A扫描：用户使用这个可选实时A扫描模式，可以在测厚仪的显示屏上直接查看超声波形（或称A扫描），核查厚度测量读数，对增益和空白设置进行手动调整，以在具有挑战性的应用中*大限度地增强测量性能。这个极为有益的选项包含手动增益调整、扩展空白、*回波空白、范围及延迟参数

标准配置：
•45MG数字式超声测厚仪
•AA碱性电池
•2阶试块和耦合剂
•USB线缆
•用户手册，存于CD盘上
•测量功能：*小值/*大值模式、两个报*模式、差值模式、B扫描、缩减率、可编程的锁定功能

软件选项：
•45MG-SE (U8147022)：单晶选项，使用频率范围为2.25 MHz～30 MHz的单晶探头
•45MG-HP (U8147023)：单晶高穿透选项，使用频率范围为0.5 MHz～30 MHz的单晶探头
•45MG-EETC (U8147021)：回波到回波和穿透涂层
•45MG-WF (U8147019)：波形选项
•45MG-DL (U8147020)：内置数据记录器，包含GageView接口程序

选购附件：
•MICROSSD-ADP-2GB (U8779307)： 2 GB外置MicroSD存储卡
•45MG-RPC (U8779676)：带支架的橡胶保护套

测量
双晶探头测量模式	从激励脉冲后的延迟到个回波之间的时间间隔。
自动回波到回波（可选）	在两个连续底面回波之间的时间间隔，不计漆层或涂层的厚度。
穿透涂层测量（可选）	利用单个底面回波，测量金属的实际厚度和涂层厚度（使用D7906-SM和D7906探头）
单晶探头测量模式（可选）	模式1：激励脉冲与个底面回波之间的时间间隔。模式2：延迟块回波与个底面回波之间的时间间隔（使用延迟块或水浸式探头）模式3：在激励脉冲之后，位于*个表面回波后的相邻底面回波之间的时间间隔（使用延迟块探头或水浸式探头）。
厚度范围	0.080 mm～635 mm（0.003 in.～25.0 in.）视材料、探头、表面条件、温度和所选配置而定（要测量*全的范围需要使用单晶选项）
材料声速范围	0.508 mm/μs～18.699 mm/μs（0.020 in./μs～0.7362 in./μs）
分辨率（可选择）	低分辨率：0.1毫米（0.01英寸）标准分辨率：0.01毫米（0.001英寸）单晶选项：0.001毫米（0.0001英寸）
探头频率范围	标准：2.25 MHz～30 MHz（-3 dB）高穿透（单晶选项）：0.50 MHz～30 MHz（-3 dB）
一般规格
操作温度范围	-10 °C～50 °C（14 °F～122 °F）
键盘	密封、以色彩区分功能的键盘，带有触感及声音反馈
机壳	防撞击、防水、装有密封垫的机壳，机壳上的接口密封。设计符合IP67标准。
外型尺寸（宽 x 高 x 厚）	总体尺寸：91.1 mm x 162 mm x 41.1 mm
重量	430.9克
电源	3节AA电池/USB电源供应
电池工作时间	3节AA碱性电池：20到21小时 3节AA镍氢电池：22到23小时 3节AA锂离子电池：35到36小时
标准	设计符合EN15317标准
显示
彩色透反QVGA显示	液晶显示，显示屏尺寸：54.61毫米 x 41.15毫米
检波	全波、RF波、正半波、负半波（波形选项）
输入/输出
USB	2.0从接口
存储卡	*大容量：2 GB可插拔MicroSD存储卡
内置数据记录器（可选）
数据记录器	45MG通过USB或MicroSD卡识别、存储、调用、清除及传输厚度读数、波形图像和仪器配置信息。
容量	475000个厚度测量读数，或20000个带厚度值的波形
文件名称和ID编码	32位字符的文件名，20位字符的字母数字位码
文件结构	6个标准的或自定义的用于特定应用的文件结构
报告	机载报告总结了数据统计和小值/大值

双晶探头

探头	工件编号	频率（MHz）	连接器	端部直径mm(in.）	范围（钢）*mm（in.）	温度范围** °C (°F)	线缆	工件编号
D790	U8450002	5.0	平直	11.00 (0.434)	1.00 to 500.00 (0.040 to 20.000)	-20 to 500 (-5 to 932)	密封	¯
D790-SM	U8450009		平直				LCMD-316-5B†	U8800353
D790-RL	U8450007		90°				LCLD-316-5G†	U8800330
D790-SL	U8450008		平直				LCLD-316-5H	U8800331
D791	U8450010	5.0	90°	11.00 (0.434)	1.00～500.00 (0.040～20.000)	-20～500 (-5～932)	密封	¯
D791-RM	U8450011	5.0	90°	11.00 (0.434)	1.00～500.00 (0.040～20.000)	-20～400 (-5～752)	LCMD-316-5C	U8800345
D792	U8450012	10	平直	7.20 (0.283)	0.50～25.00 (0.020 to 1.000)	0～50 (32～122)	密封	¯
D793	U8450013	10	90°	7.20 (0.283)	0.50～25.00 (0.020 to 1.000)	0～50 (32～122)	密封	¯
D794	U8450014	5.0	平直	7.20 (0.283)	0.75～50.00 (0.030～2.000)	0～50 (32～122)	密封	¯
D797	U8450016	2.0	90°	22.90 (0.900)	3.80～635.00 (0.150～25.000)	-20～400 (-5～752)	密封	¯
D797-SM	U8450017	2.0	平直	22.90 (0.900)	3.80～635.00 (0.150～25.000)	-20～400 (-5～752)	LCMD-316-5D	U8800355
D7226	U8454013	7.5	90°	8.90 (0.350)	0.71～100.00 (0.028～4.000)	-20～150 (-5～300)	密封	¯
D798-LF	U8450019	7.5	90°	8.90 (0.350)	0.71～100.00 (0.028～4.000)	-20～150 (-5～300)	密封	¯
D798	U8450018	7.5	90°	7.20 (0.283)	0.71～100.00 (0.028～4.000)	-20～150 (-5～300)	密封	¯
D798-SM	U8450020	7.5	平直	7.20 (0.283)	0.71～100.00 (0.028～4.000)	-20～150 (-5～300)	LCMD-316-5J	U8800357
D799	U8450021	5.0	90°	11.00 (0.434)	1.00～500.00 (0.040～20.000)	-20～150 (-5～300)	密封	¯
MTD705	U8620225	5.0	90°	5.10 (0.200)	1.00～19.00 (0.040～0.750)	0～50 (32～122)	LCPD-78-5	U8800332
D7906-SM††	U8450005	5.0	平直	11.00 (0.434)	1.00～50.00 (0.040～2.000)	0～50 (32～122)	LCMD-316-5L	U8800358
D7906-RM††	U8450025	5.0	90°	11.00 (0.434)	1.00～50.00 (0.040～2.000)	0～50 (32～122)	LCMD-316-5N	U8800647
D7908	U8450006	7.5	90°	7.20 (0.283)	1.00～37.00 (0.040～1.500)	0～50 (32～122)	密封

接触式探头

频率	晶片直径		探头	工件编号
频率	mm	in.	探头	工件编号
0.5	25	1.00	M101-SB*	U8400017
1.0	25	1.00	M102-SB*	U8400018
1.0	13	0.5	M103-SB*	U8400020
2.25	13	0.5	M106-RM	U8400023
2.25	13	0.5	M106-SM	U8400025
2.25	13	0.5	M1036	U8400020
5.0	13	0.5	M109-RM	U8400027
5.0	13	0.5	M109-SM	U8400028
5.0	6	0.25	M110-RM	U8400030
5.0	6	0.25	M110-SM M110H-RM**	U8400031 U8400029
10	6	0.25	M112-RM M112-SM	U8400034 U8400035 U8400033
10	6	0.25	M112H-RM**	U8400033
10	3	0.125	M1016	U8400015
20	3	0.125	M116-RM	U8400038
20	3	0.125	M116-SM	U8400039
20	3	0.125	M116H-RM**	U8400037

Sonopen探头

平直手柄		直角手柄		45°手柄
工件	工件编号	工件	工件编号	工件	工件编号
V260-SM	U8411019	V260-RM	U8411018	V260-45	U8411017
Sonopen - 可替换的延迟块
尖端直径		工件		工件编号
mm	in.
2.0	0.080	DLP-3		U8770086
1.5	0.060	DLP-302		U8770088
2.0	0.080	DLP-301†		U8770087

水浸探头

频率（MHz）	晶片直径		探头	工件编号
频率（MHz）	mm	in.	探头	工件编号
2.25	13	0.50	M306-SU	U8410027
5.0	13	0.50	M309-SU	U8420001
5.0	6	0.25	M310-SU	U8420004
10	6	0.25	M312-SU	U8420008
15	6	0.25	M313-SU	U8420009
20	3	0.125	M316-SU	U8420011
