美国Raytech ATOS自动变压器检测系统由爱仪器仪表网代理,本产品旨在减少测量时间并提高测试性能。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
ATOS自动变压器检测系统产品简介:

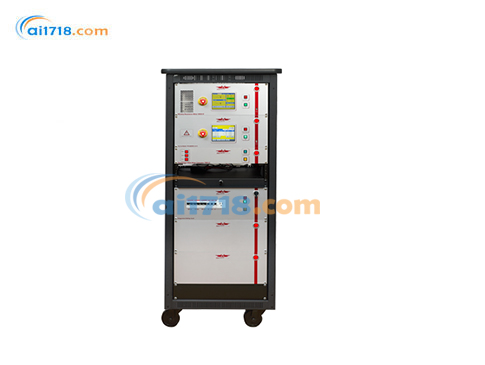

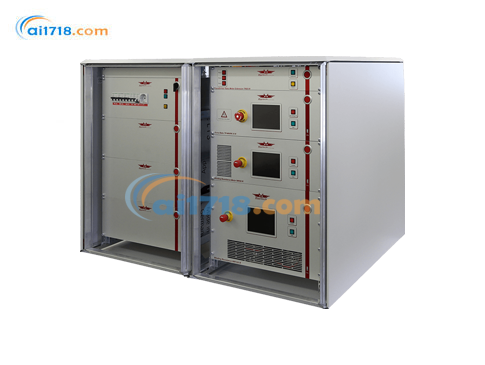

Raytech 自动变压器观测系统(ATOS)是一款模块化设计的高精度测试平台,可显著缩短测量时间并提升测试效率,适用于电力变压器的绕组电阻、变比、绝缘性能等多参数自动化测试。系统支持定制化配置,包括多路复用器(MUX R)、集成安全单元(ISU R)及多种电流规格的绕组电阻测试仪(15A/50A/100A)。
ATOS自动变压器检测系统产品特点:
*大程度减少布线时间
每台变压器仅用一根电缆即可完成所有测量,包括绕组电阻和匝数比
使用*多三个多路复用器并测量具有三个绕组系统和一个布线序列的变压器
与单独使用设备相比,没有精度损失
初级和次级上同时有不同电流
获取您自己的配置,其中包含一至三个多路复用器、一至三个绕组电阻计和一个匝数比计
使用功能强大的分接开关界面控制您的分接开关
通过触摸屏或遥控器操作所有仪器
集成安全装置,提供熔断电源、中央联锁系统和中央*示灯接口
功能特性
模块化设计:
支持*多 3 台绕组电阻测试仪、3 个多路复用器及多种测试模块组合。
可扩展 ISU R 安全单元,集成电源管理与安全联锁功能。
高效测试:
通过 MUX R 多路复用器,实现多绕组一次性接线,自动完成所有抽头测试。
T - Base Pro 软件支持远程控制、数据存储及报告生成,兼容 Windows 系统。
安全与可靠性:
ISU R 提供过流保护、紧急停止及*示灯信号,符合高压测试安全标准。
所有模块均通过 CE 认证,适应严苛现场环境。
项目 | 规格 |
---|---|
绕组电阻测量 |
- 电流范围:15A/50A/100A - 精度:±0.1% Rdg - 分辨率:0.05 µΩ 至 20 Ω(依型号) |
变比测量 |
- 范围:0.08 ... 4000 - 精度:±0.08% Rdg(单相) - 支持三相同步测试 |
绝缘测试(可选) |
- 电压范围:0–12 kVAC(CAPO 12)/ 0–2.5 kVAC(CAPO 2.5) - 频率:10–400 Hz |
电源输入 | - 110–264 VAC,47–63 Hz(ISU R 支持多设备供电) |
通信接口 | USB 2.0、RS232、LAN(通过 T - Base Pro 软件) |
物理参数
应用场景 | 推荐配置 |
---|---|
配电变压器测试 | ATOS 主机 + WR50 绕组电阻仪 + TR - 1 变比仪 + MUX R 多路复用器 |
电力变压器测试 | ATOS 主机 + WR100 绕组电阻仪 + CAPO 12 绝缘仪 + ISU R 安全单元 + 3 通道 MUX R |
移动测试车集成 | 19 英寸机架式 ATOS 系统 + 便携电缆套件 + 车载电源适配器 |

-
