瑞典DV POWER GGT系列GGT200/300/M接地网测试仪由爱仪器仪表网代理，本产品是测量接地系统电气特性*有效的测试方法和技术之一。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

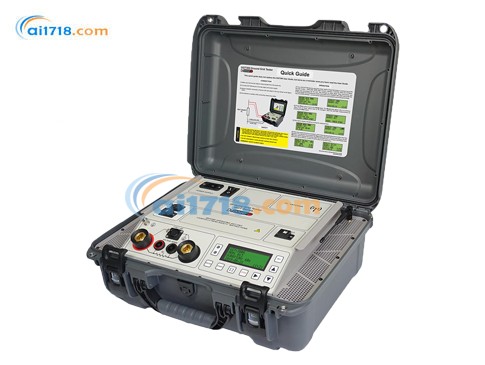

GGT系列GGT200/300/M接地网测试仪产品描述

GGT 系列地网测试仪（以下简称 “GGT”）包含 GGT200 和 GGT300 两种型号。这些型号的主要区别在于*大测试电流不同（GGT200 为 200A，GGT300 为 300A ）。

GGT 是专门为检测变电站地网完整性而设计的测试设备。测试按照 IEEE 80 标准进行。测量时，仪器会产生持续电流（GGT300 型号*高达 300A，持续 60 秒；GGT200 型号*高达 200A，持续 60 秒）。测试过程中，会同时测量并显示电流和电压降。两个测量点（红色和黑色夹子）之间的电压降是主要检测参数。由于电压降是通过电压检测线直接测量的，因此电流线的电压降不会影响该参数。

测试可由电池供电的 GGT-M 模块进行远程控制，该模块与 GGT 主机具有无线通信（RF）功能。GGT-M 模块还可通过使用电流钳测量 “DOWN” 电流参数来检测电流流动情况。GGT 也可用作微欧计，用于测量无感测试对象的接触电阻。GGT 可产生高达 300A（GGT300 型号）的真正直流（无纹波）电流，并配备自动调节的测试电流斜坡，这大大降低了磁瞬变的影响。

GGT 仪器内部*多可存储 500 次测量数据，所有测量数据均带有时间和日期标记。使用 DV-Win 软件，可通过电脑控制测试，并具备测试结果分析和完全自定义测试报告的额外功能。GGT 与电脑之间的通信通过 USB（标准配置）或 RS232 / 蓝牙（可选配置）进行。

GGT 设备现配备带有热过载保护的断路器（20A/240V AC），而非热熔断器。

GGT 仪器有五种独立的测试模式：

地网模式
单测模式
连续模式
双侧接地（BSG）模式
罐式断路器电阻（DTR）测试模式

GGT系列GGT200/300/M接地网测试仪产品应用

典型应用是测量无感测试对象的电阻：

变电站地网完整性测试（符合 IEEE 80 标准）
高压和中压断路器测试（瓷柱式和罐式）
高压和中压隔离开关测试
气体绝缘开关柜测试（GIS）
大电流母线接头测试
电缆接头、焊接接头、熔断器等测试

GGT-M 模块

GGT-M 模块是专为 GGT 仪器设计的，可在变电站地网完整性测试期间使用。它具有无线通信功能，可在变电站内远距离遥控 GGT。

地网完整性测试

变电站的基本组成部分之一是地网，它确保变电站设备的正确接地。地网铺设在整个变电站下方，具有双重作用：运行接地，将故障电流导入大地；保障人员安全，确保人员不会遭受电击。

无论是接地阻抗测量还是接触电位测量，都无法提供接地导体和连接将接地故障电流安全导入大地的能力相关信息。

因此，有必要进行额外的地网完整性测试，以确保在整个使用寿命期间安装并维护了合适的接地系统。通过这种方式，可以轻松检测变电站中的任何开路、隔离结构或设备。

使用 GGT 进行测试时，应使用一对电流线以及相应的电压检测线。黑色标记的线（例如 10 米 / 33 英尺）连接到变电站的参考接地点（通常是变压器的接地端）。红色标记的电流线（例如 50 米 / 165 英尺）连接到被测的变电站接地点。

由于操作人员需要检查多个接地点，使用 GGT-M 模块设置 / 更改测试参数并远程控制测试非常实用。

测试由 GGT 主机注入连续直流电流来执行。

地网完整性测试

检查地网完整性（连续性）的*佳方法是使用较高但实际可行的电流，并记录该电流引起的电压降。

测试过程中，应检查以下参数：

电压降：当 300A 电流通过参考点和被测接地点之间的地网时，从参考点起每 50 英尺（15.24 米）直线距离的可接受电压降应约为 1.5V。电压降高于 1.5V 表明接地连接可能存在问题。
电流流动检测：电流测量由连接到 GGT-M 模块的电流钳完成。
- 对于单个接地连接，如果电压降符合上述要求，且至少有 200A 电流流入接地导体（总生成电流为 300A），则 “DOWN” 电流可视为正常。
- 对于变电站中具有多个接地点的设备，如果电压降符合上述要求，且至少有 150A 电流流入接地导体（总生成电流为 300A），则该接地可视为正常。
- 注意：这些仅为指导原则，每个接地点应根据其相关规定和标准进行主观检查。
电阻值检查：如果仪器因负载过高而无法产生选定电流（例如 300A），则计算出的电阻值也可用于分析。GGT-M 模块除了显示电流和电压值外，还会显示使用总生成电流和电流钳记录的电流计算出的电阻值。这些值可以与之前测试获得的电阻值、预期值进行比较，或者比较不同测试支路的结果，查找电阻值异常高的情况。目的是确定设备、框架、结构等是否以极低的电阻（小于几毫欧）正确连接到地网。

产品特点

地网完整性测试（符合 IEEE 80 标准）
微欧计（测试电流*高达 200A/300A）
重量轻 —— 小于 15 千克 / 33 磅
测量范围：0 - 999.9mΩ
*高分辨率：0.1μΩ
无线遥控模块（GGT-M）
典型精度 ±(0.1% 读数 + 0.1% 满量程)
双侧接地（BSG）断路器测试

配件

红 / 黑鳄鱼夹
电流和检测电缆
电压检测电缆
由仪器供电、带 5 米电缆的 30/300A 电流钳
测试分流器
电缆箱

GGT系列GGT200/300/M接地网测试仪产品规格

参数	详情
电源连接	符合 IEC/EN60320 - 1；C320
电源	90V - 264V 交流
频率	50/60Hz
断路器	带热过载保护 - 20A/240V AC 根据 UL 1077 标准（电气设备用补充保护器）设计电气面板的初级保护应使用符合 UL 489 标准的断路器
*高 200A	测试电流范围和负载间隔：无限制测试时间
300A*	测试电流范围和负载间隔：大测试时间 10 分钟仅 GGT300 型号可用
主电源电压	230V AC
300A 时输出电流	8.2V 直流
200A 时输出电流	8.6V 直流
主电源电压	115V AC
300A 时输出电流	7.2V 直流
200A 时输出电流	7.5V 直流
电阻范围	0 - 999.9mΩ
0.1μΩ – 999.9μΩ	分辨率：0.1μΩ
1.000mΩ – 9.999mΩ	分辨率：1μΩ
10.00mΩ – 99.99mΩ	分辨率：10μΩ
100.0mΩ – 999.9mΩ	分辨率：0.1mΩ
典型精度	±(0.1% 读数 + 0.1% 满量程)
显示屏	4 行 20 字符 LCD 屏幕带背光，强光下可见
测试结果存储	500 次测量数据 USB 闪存功能
接口	与电脑的 USB 通信可选：RS232 和蓝牙 GGT 设备与 GGT-M 模块之间的 Wi-Fi（RF）通信
GGT200 和 GGT300 尺寸	503 x 406 x 193mm（19.8 x 15.9 x 7.6 英寸）
GGT-M 模块尺寸	226 x 116 x 50mm（8.9 x 4.5 x 1.9 英寸）
GGT200 和 GGT300 重量	14.6 千克 / 32.1 磅
GGT-M 模块重量	0.95 千克 / 2.1 磅
GGT200 和 GGT300 防护等级	IP67（盖子关闭时）
GGT-M 模块防护等级	IP40
工作温度	-20°C - +55°C（-4°F - +131°F）
存储与运输温度	-40°C - +70°C（-40°F - +158°F）
湿度	*高 95% 相对湿度
安装 / 过电压	类别 II
污染	等级 2
安全	LVD 2014/35/EU（符合 CE 标准） EN 61010 - 1
EMC	Directive 2014/30/EU（符合 CE 标准）标准 EN 61326 - 1:2006 CAN/CSA - C22.2 No.61010 - 1，第二版，包括修订 1
保修	3 年，在 DV Power 官方网站注册后额外 1 年
	GGT200/300/M参数文档

所有规格在环境温度为 + 25°C 且使用标准配件时有效。规格如有变更，恕不另行通知。

GGT 型号选择

GGT200 设备	*大测试电流：地网测试 200A；微欧计 200A 安装天线后与 GGT-M 进行 RF 通信：是重量：14.6 千克 / 32.1 磅标准电缆：2 根 10 米、50 平方毫米电缆
GGT300 设备	*大测试电流：地网测试 300A；微欧计 300A 安装天线后与 GGT-M 进行 RF 通信：是重量：14.6 千克 / 32.1 磅标准电缆：2 根 10 米、70 平方毫米电缆
GGT-M 模块	与 GGT200 和 GGT300 设备进行无线（RF）通信设置地网测试参数：测试电流值、测试持续时间、存储位置内置锂聚合物电池测试期间 LED 和蜂鸣器指示；充电期间 LED 指示电流钳输入（GGT-M 上的电流钳用于测量 “DOWN” 电流）重量：0.95 千克 / 2.1 磅
