MEGGER LTC135 有载分接开关测试电源-爱仪器仪表网

MEGGER LTC135有载分接开关测试电源由爱仪器仪表网代理，LTC135 是断路器分析仪的一个附件，用于测试有载分接开关，为测量提供测试电流。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

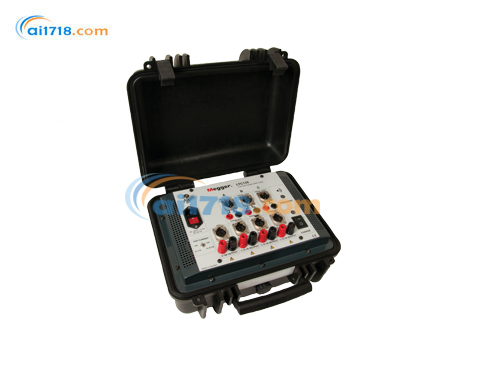

LTC135 有载分接开关测试电源

LTC135 是断路器分析仪的一个附件，用于测试有载分接开关，为测量提供测试电流。
有载分接开关是连接到变压器绕组的*移动部件。将变压器从系统上取下来调查分接开关的内部问题是一项昂贵的工作；因此，对分接开关进行状态评估以帮助及早发现正在发生的故障符合每个公用事业公司的利益。
LTC135 设计用于与以下兆欧表仪器一起使用：
EGIL TM1600/MA61 TM1700系列 TM1800
与断路器分析仪 (CBA) 一起，它成为对有载分接开关进行动态测量的测试装置。
该装置还可用于绕组电阻测量以及需要恒定直流电流测试信号的其他应用。它是一款专为感性负载的直流电流测试而设计的电源，具有在测试完成时对变压器绕组进行放电的规定。

LTC135 有载分接开关测试电源特点
绕组电阻测量
动态电阻测量（DRM）
开关时序时序
过渡电阻测量

LTC135 有载分接开关测试电源应用实例
动态电阻测量 (DRM) 技术已广泛用于高压断路器，以确定断路器内部电弧触点的状况和劣化。 DRM 还是 LTC 的*诊断工具，用于检测诸如LTC 的电弧和主触点电阻增加过大、焦化（在触点上产生热解碳和厚有机膜）、分接选择器触点和换向开关触点的长期退化、切换时间偏差、转换电阻器或电抗器损坏等问题。

DRM 是测量电阻（或来自恒流源的电压）迹线，同时抽头变换器从一个极端抽头切换到另一个极端并返回。由于随着 LTC 抽头的变化，电阻会动态变化，因此它以高采样率记录并绘制为时间的函数。电阻（或电压）动态变化图提供了有关接触条件的宝贵信息，这是传统静态绕组电阻测量 (WRM) 无法确定的。

DRM 测试的测试电流大小非常重要。不应比较在相同 LTC 上的不同测试电流下获得的 DRM 响应，因为 DRM 迹线会根据所选测试电流的幅度而变化。除了选择测试电流之外，DRM 和 WRM 设置之间的主要区别之一是将相应的次级绕组短路。次级绕组短路的原因有两个。首先，通过降低电感，它*大限度地减少了电路的 L/R 时间常数，从而可以在抽头变化时测量和跟踪电压/电阻的快速变化。WRM 测试应使用 1 和 5 A 的每个抽头，而 DRM 测试*好使用100 mA 的恒流源。

订购信息
Item	Art.No.
LTC135 包括手提包和电缆	CG-92100

LTC135规格
规格在+25℃(77°F) 的环境温度下有效。规格如有更改，
恕不另行通知。
环境
应用领域	用于高压变电站和工业环境。
温度
操作	-20℃ to +65℃(-4°F 到+149°F)
存储	-40℃ to +85℃(-40°F到+185 F）
相对湿度%RH	5%-95%,非冷凝
CE-marking
EMC	2004/108/EC
LVD	2006/95/EC
常规
电源电压	100-250VAC,50/60Hz
功耗	300 W(*大)
尺寸	360x195x300mm 14.2x7.7x11.8in.
重量	6.5 kg(14.3 lbs)instrument only
	10.9 kg(24 lbs)with accessories and carrying case
输出
输出电流	3x0.1 A	3x1A	1x5A
开路电压	48 V	48 V	48 V
输出阻抗	480 Ω	48 Ω	9.6 Ω
分流输出	1V/0.1 A	1V/1 A	1V/5 A
分流误差	0.1%	0.1%	0.1%
测量范围
EGIL和TM1600(4V)	0-44Ω	0-4.4Ω	0-850mΩ
TM1700/1800 (15V)	0-200 Ω	0-20 Ω	0-4Ω
LTC135 有载分接开关测试电源说明文档
