德国MTE HYDROCAL 1011 genX P是一种便携式设备，用于分析充油电力变压器和其他电气设备隔离液中的溶解气体和游离气体。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

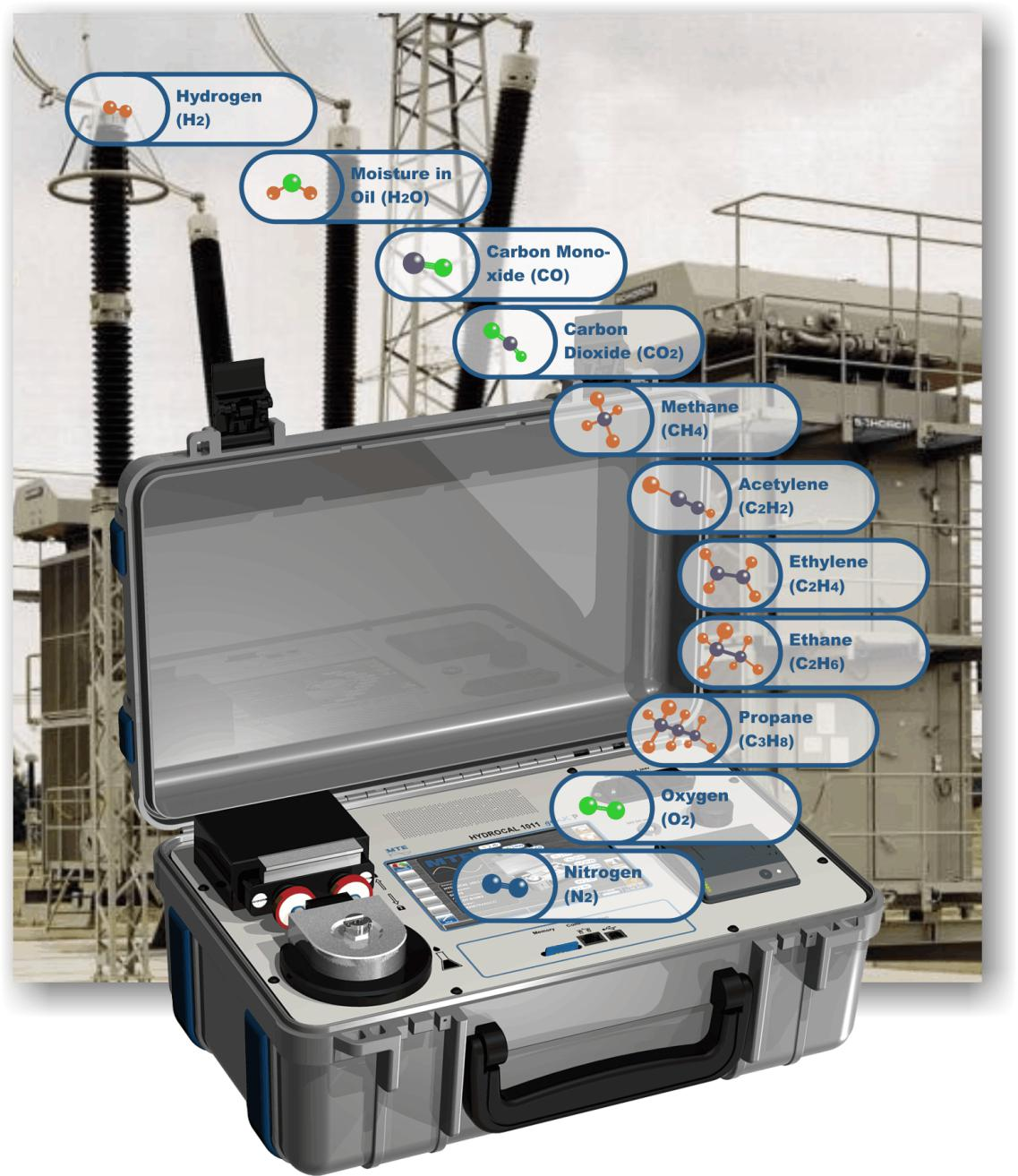

HYDROCAL 1011 genX P是一种便携式设备，用于分析充油电力变压器和其他电气设备隔离液中的溶解气体和游离气体。它分别测量油中的水分（H2O）和溶解在变压器油中的关键气体氢（ H2 ）、一氧化碳（ CO ）、二氧化碳（CO2）、甲烷（CH4）、乙炔（C2H2）、乙烯（C2H4）、乙烷（C2H6）、氧（O2）、氮（N2）和丙烷（C3H8）。

由于氢（H2）几乎涉及电力变压器绝缘系统的所有故障，一氧化碳（CO）是纤维素/纸绝缘的迹象，其他轻质碳氢化合的存在和增加进一步将故障的性质归类为过热，局部放电或高能电弧。氧气（O2）可能是密封变压器密封过度老化或泄漏的迹象。

主要优势
• 氢气（H2）、一氧化碳（CO）、二氧化碳（CO2）、
甲烷（CH4）、乙炔（C2H2）、乙烯（C2H4）、乙烷
（C2H6）、氧气（O2）、氮气（N2）和丙烷（C3H8）
的单独测量
• 油中水分（H2O）测量
• 根据IEC 60567，配备顶部空间气体抽取装置的免维护
近红外测量系统
• 通过集成的7英寸彩色TFT（800x480像素）触摸屏或任
何智能手机、记事本或PC上的genX Web服务器来操作
• 通信接口WiFi、USB或以太网10/100 Mbit/s
• 电力变压器和充油电气设备的测试结果、历史记录和诊
断数据的SD存储器
• 集成热报告打印机

应用
HYDROCAL 1011 genX P 除了用于传统实验室和在线DGA
外，还用于各种应用：
• 从成本考虑无法进行在线DGA监控的较小的配电变压器组
• 监控其他充油高压设备，例如：测量/保护变压器、
CT/PT、电路断路器等。
• 电力变压器安装和/或维修期间的协助
• Buchholtz继电器气体样品分析
• 确认来自在线DGA设备或Buchholtz继电器的*报

操作
HYDROCAL 1011 genX P的操作特别方便用户，因为该设备
具有各种优点：
• 通过大型7英寸彩色TFT（800x480像素）操作
• 触摸屏显示器
• 集成WiFi接口和HYDROCAL genX web服务器，可通过任
何智能手机、平板电脑或笔记本电脑操作
• 将运动视频集成到固件菜单中，以逐步演示整个分析过
程，使操作尽可能简单和友好，并避免任何不可预见的错
误

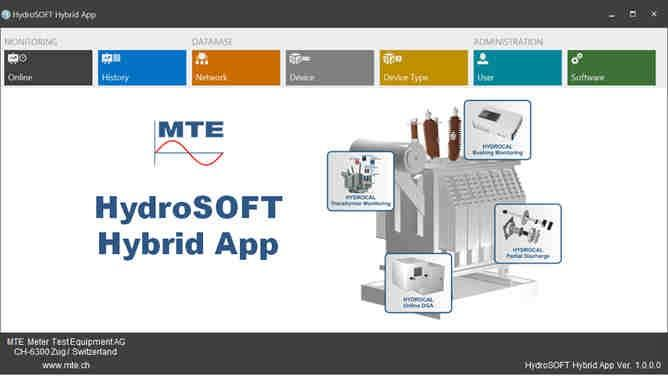

HydroSOFT Hybrid App 软件工具
概念
HydroSOFT Hybrid App 是一款中央软件工具，用于收集、显示和报告来自HYDROCAL 1011 genX P以及所有其他HYDROCAL的在线DGA设备。它由一个强大的 SQL ServerExpress数据库支持，允许多用户访问和配置
HYDROCAL设备

该软件设计用于触摸屏操作以及键盘/鼠标的经典操作。

HYDROCAL 1011

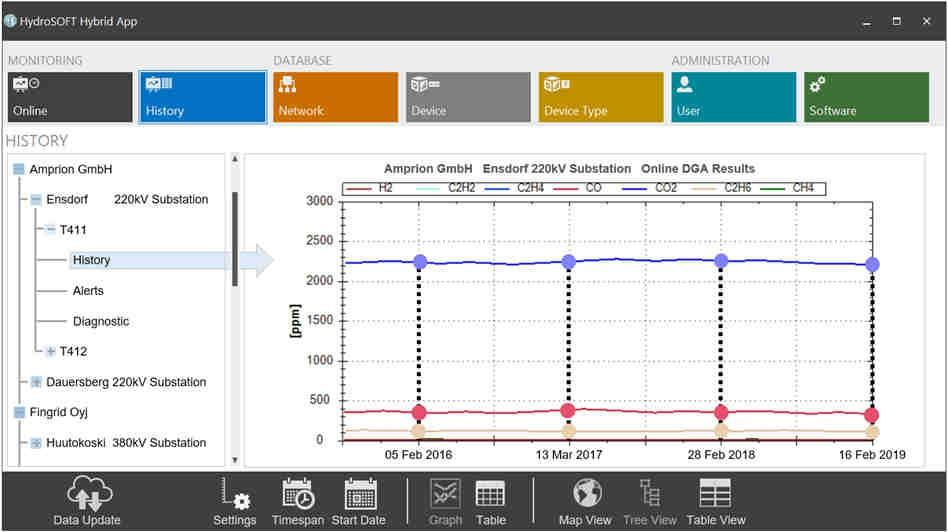

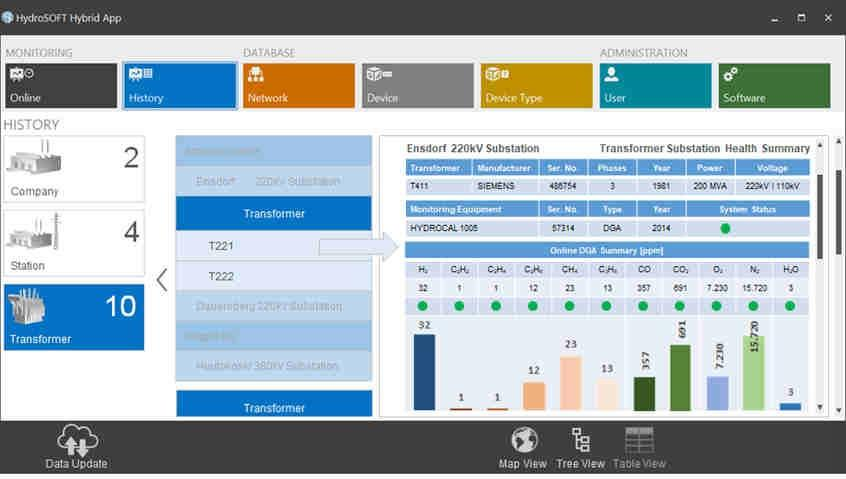

历史结果

每当 HYDROCAL 1011genX P进行新的离线DGA分析时，可以已添加到中的数据库侧边设备以及HydroSOFT Hybrid应用程序中央软件工具中。

由此，可以回顾DGA结果的趋势和趋势，这些趋势和趋势通常比*结果更重要。

HYDROSOFT Hybrid 应用程序还允许比较在线和离线DGA结果，并包括一个强大的报告工具。

HYDROCAL 1011 genX P 技术参数
概括
电源输入:   88 VACmin ... 264 VACmax
47 … 63 Hz
24 VDC 电源:   20 VDCmin … 28 VDCmax
功耗:   *大 130W
外壳:   硬塑料外壳
尺寸:   宽447 x深297 x高187mm
重量:   约13.4公斤

工作温度： -10°C ... +50°C
（环境温度）
油温： -20°C ... +90°C
（变压器内）
储存温度： -20°C ... +60°C
（环境温度）

■用于CO、CO2、C2H2、

安全
CE 认证
绝缘保护:
IEC 61010-1
防护等级:
IP68 (外壳封闭)
IP40 (外壳打开)

工作原理
■便携式顶空气体提取系统
■抽汽系统上部和底部之间的螺纹式连接
■圆形硬质塑料底部部件，无锐边，可有效清洁
■油气样品的密封气体注入口
■可更换的油滤器，以避免油滴进入测量系统

■在负压下气泡化目标气体以提高萃取效率 C2H4、C2H6、CH4和C3H8的近红外气体传感器单元

■用于H2、O2和N2的微电子气体传感器

■薄膜电容式水分传感器H2O

通信接口
■以太网10/100 Mbit/s 铜线 (RJ 45)
■WLAN / WiFi

■USB Type A/B类型

可选配
■HYDROCAL 1001 genX P电池包*多可进行10次测量
■HYDROCAL 1001genX P 12VDC至24VDC汽车电源
