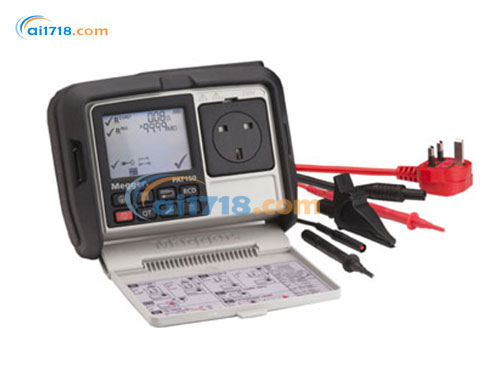

美国MEGGER PAT150手持便携式电气设备测试仪由爱仪器仪表网代理,本产品能够在各种环境下如办公室、商店或营业网点完成简单、快速和安全的测试。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
PAT150手持便携式电气设备测试仪简介:
•使用PAT150手持式便携电器测试仪能够在各种环境下如办公室、商店或营业网点完成简单、快速和安全的测试。
•PAT150适合于各种培训机构,它操作简单且坚固可靠。
•有了橡胶护套和坚实防刮的玻璃,PAT150变得极其耐用。
•电池供电功能使PAT150能够在没有电源或使用电源不方便或不安全地点使用,尤其是建筑工地和仓库。
•PAT150满足所有英国和欧洲的测试安全标准。
PAT150手持便携式电气设备测试仪特点:
•使用勾/叉表明合格/不合格的简单测试
•提供可充电电池供电选项
•250V绝缘和泄露测试功能,可用于安全的绝缘测试以及带浪涌保护的电器测试
•可测试便携式或固定式电器设备
•10mA和30mA便携式漏电开关测试(PAT150)
•合格阀值可调(PAT150)
•替代电源或主电源泄露测试(PAT150)
•坚固的橡胶的护套、一体式盒盖、坚实的防刮伤显示屏
PAT150
•PAT150拥有适用于测试 10 mA 和 30 mA 便携式漏电开关RCD (PRCD) 所需的额外功能。
•PAT150可以使用快速测试 (QT) 按钮进行连续性测试、绝缘测试、主电源泄露电流测试和 独立的低压供电设备测试。
•测试组功能中的合格限值和测试时间可由用户设定。
•PAT150可以将测试线自身的电阻调零,以减小测量误差。
•PAT150可用于主电源及插座极性的测试,或 300V以下的交流带电回路的测量。
•PAT150可用于测试固定电器。
连续性测试
•PAT150可用于测试 I 类设备的所有金属部位是否已正确地连接到保护导 体上。
•PAT150采用 200 mA 双向直流测试电流,符合国际规范的要求。此测试能够安全地测试那些可能被大电流损坏的设备。
绝缘测试
•PAT150用于测试导体之间或导体对地的绝缘。此测试通常在 500 V 直流电压下进行。 PAT100系列可在极低 0.5 Mohm 时保持必要的输出电压值。
•PAT150提供额外的 250 V 直流绝缘测试电压,以适用于 IT 设备、具有浪涌保护功能的设备或插线板的测试,或者所有不需要使用 500 V 测试电压的场合。
替代法泄漏电流测试
•替代法泄漏电流测试可以测量交流泄露电流,这个电流与直流电压下的测试结果有很大的差异。
•替代法漏电测试通常在小于40V交流电压下进行,不需要使用主电源。
•替代法泄漏电流测试用于测量保护导体电流和接触电流,作为对绝缘测试的补充,或用在绝缘测试可能会损坏设备的场合。
•替代法泄漏电流测试不会启动设备,因此可以用在测试状态下不应启动设备的场合。
便携漏电保护开关 (RCD) 测试 (PRCD)
•可以使用PAT150进行便携式 RCD 的测试。不需要找一个没有RCD保护的电路,因为PAT150对RCD测试时不会使其跳闸。
•PAT150能够对 10mA 和 30mA 的 RCD 进行断路时间和手动测试按 键功能测试。
独立的超低压 (SELV) 电源
•国际法规要求对 SELV 电源进行测试,以便确保其输出电压不会超过低压系统的要求中规定的更大限值。PAT150能够使用 50V 交流电压进行测试,并指示 SELV 合格或不合格。
差动泄漏电流(保护电流)测试、接触电流测试和运行测试
•PAT150能够对由主电源供电的设备进行泄漏电流测试。这种测试方法的优点是测试设备会在测试序列进行时运行。
电池寿命
•PAT120和PAT150使用AA碱性电池或镍氢电池。如果每天测试 120个设备,电池寿命通常为 4 天。
•PAT150R配备可充电的镍氢电池。
PAT150手持便携式电气设备测试仪简介:
•使用PAT150手持式便携电器测试仪能够在各种环境下如办公室、商店或营业网点完成简单、快速和安全的测试。
•PAT150适合于各种培训机构,它操作简单且坚固可靠。
•有了橡胶护套和坚实防刮的玻璃,PAT150变得极其耐用。
•电池供电功能使PAT150能够在没有电源或使用电源不方便或不安全地点使用,尤其是建筑工地和仓库。
•PAT150满足所有英国和欧洲的测试安全标准。
PAT150手持便携式电气设备测试仪特点:
•使用勾/叉表明合格/不合格的简单测试
•提供可充电电池供电选项
•250V绝缘和泄露测试功能,可用于安全的绝缘测试以及带浪涌保护的电器测试
•可测试便携式或固定式电器设备
•10mA和30mA便携式漏电开关测试(PAT150)
•合格阀值可调(PAT150)
•替代电源或主电源泄露测试(PAT150)
•坚固的橡胶的护套、一体式盒盖、坚实的防刮伤显示屏
PAT150
•PAT150拥有适用于测试 10 mA 和 30 mA 便携式漏电开关RCD (PRCD) 所需的额外功能。
•PAT150可以使用快速测试 (QT) 按钮进行连续性测试、绝缘测试、主电源泄露电流测试和 独立的低压供电设备测试。
•测试组功能中的合格限值和测试时间可由用户设定。
•PAT150可以将测试线自身的电阻调零,以减小测量误差。
•PAT150可用于主电源及插座极性的测试,或 300V以下的交流带电回路的测量。
•PAT150可用于测试固定电器。
连续性测试
•PAT150可用于测试 I 类设备的所有金属部位是否已正确地连接到保护导 体上。
•PAT150采用 200 mA 双向直流测试电流,符合国际规范的要求。此测试能够安全地测试那些可能被大电流损坏的设备。
绝缘测试
•PAT150用于测试导体之间或导体对地的绝缘。此测试通常在 500 V 直流电压下进行。 PAT100系列可在极低 0.5 Mohm 时保持必要的输出电压值。
•PAT150提供额外的 250 V 直流绝缘测试电压,以适用于 IT 设备、具有浪涌保护功能的设备或插线板的测试,或者所有不需要使用 500 V 测试电压的场合。
替代法泄漏电流测试
•替代法泄漏电流测试可以测量交流泄露电流,这个电流与直流电压下的测试结果有很大的差异。
•替代法漏电测试通常在小于40V交流电压下进行,不需要使用主电源。
•替代法泄漏电流测试用于测量保护导体电流和接触电流,作为对绝缘测试的补充,或用在绝缘测试可能会损坏设备的场合。
•替代法泄漏电流测试不会启动设备,因此可以用在测试状态下不应启动设备的场合。
便携漏电保护开关 (RCD) 测试 (PRCD)
•可以使用PAT150进行便携式 RCD 的测试。不需要找一个没有RCD保护的电路,因为PAT150对RCD测试时不会使其跳闸。
•PAT150能够对 10mA 和 30mA 的 RCD 进行断路时间和手动测试按 键功能测试。
独立的超低压 (SELV) 电源
•国际法规要求对 SELV 电源进行测试,以便确保其输出电压不会超过低压系统的要求中规定的更大限值。PAT150能够使用 50V 交流电压进行测试,并指示 SELV 合格或不合格。
差动泄漏电流(保护电流)测试、接触电流测试和运行测试
•PAT150能够对由主电源供电的设备进行泄漏电流测试。这种测试方法的优点是测试设备会在测试序列进行时运行。
电池寿命
•PAT120和PAT150使用AA碱性电池或镍氢电池。如果每天测试 120个设备,电池寿命通常为 4 天。
•PAT150R配备可充电的镍氢电池。
环境条件 | |
操作环境 | 20 °C |
湿度 | 额定湿度 |
连续性测试 | |
测试电压 | 测试电流下输出电压:+4 V dc–0 % /+10 %(开路) |
测试电流 | 双向 +200 mA-0 % + 50 mA(流入 2Ω 负载) |
导通精度 | 电阻:± 5% ± 3 位(0 至19.99 Ω) |
分辨率 | 10 mΩ |
显示范围 | 0.01 至 19.99 Ω |
导通 | 测试调零 高达 9.99 Ω |
测试时间 | 用户可选择 2 秒至 20 秒,或在180秒测试时间内选择 |
绝缘测试 | |
绝缘测试 |
250 V dc –0 % /+25 % 开路 500 V dc –0 % /+25 % 开路 ≥ 500 V 0.5兆欧负载两端为0% |
短路/充电电流 | < 2mA dc |
绝缘精度 | ± 3% ± 10 位(0 至 19.99MΩ) |
分辨率 | 0.01 mA |
显示范围 | 0.10 MΩ 至 99.99 MΩ |
测试持续时间 | 用户可选择 2 秒至 20 秒,或在180秒测试时间内选择 |
替代泄漏电流法测试 | |
漏电流 | 精度 ± 5% ± 3 位 |
测试频率 | 额定电源频率 50 Hz |
测试电压 | < 50V ac |
分辨率 | 0.01 mA |
显示范围 | 0.10 至 19.99 mA |
测试持续时间 | 0.01 mA用户可在 2 秒至 5秒内选择读数被校正至 230 V 交流电压下的等效值。 |
差动泄露电流 | |
测试电压 | 测试电压额定电源电压 230 V ac |
测试频率 | 额定电源频率 50 Hz |
精度 | ± 5% ± 3 位 ± 3 uA/A |
分辨率 | 0.01 mA |
显示范围 | 0.10 至 19.99 mA |
测试持续时间 | 用户可在 2 秒至 5 秒内选择 |
接触电流测试 | |
测试电压 | 额定电压 230 V ac |
测试频率 | 额定电压 50 Hz |
精度 | ± 5% ± 3 位 |
分辨率 | 0.01 mA |
显示范围 | 0.10 至 3.99 mA |
测试持续时间 | 用户可在 2 秒至 5 秒内选择 |
SELV 设备测试 | |
测试电压 | 0 to 300 V ac |
精度 | ± 3% ± 3 位 |
分辨率 | 0.1 V ac |
显示范围 | 0.1 至 300 V ac |
插线板测试 | |
测试电压 | 5 V |
极性 |
线正常 火线/中性线短路 火线/中性线颠倒 火线中性线开路 |
便携式漏电保护开关 (RCD) 测试 | |
测试电压 | 额定电压230V |
测试频率 | 50 Hz |
测试电流精度 | +2 % 至 +8 % (1 x I, 5 x I) |
精度 | 跳闸时间 ± 1 % ± 1 ms |
分辨率 | 分辨率跳闸时间 0.01 ms |
显示范围 |
0 至 200 ms (1 x I) 0 至 40 ms (5 x I) |
电源测试 | |
频率测量范围 | 50 Hz |
测试电压 | 40 至 300 V ac |
精度 | ± 3% ± 3 位 |
分辨率 | 0.1 V ac |
显示范围 | 40 至 300 V ac |
电路测试(自动执行,用户不可用) | |
测试电压 | 5 V |
测试频率 | 额定电压 50 Hz |
测试电流 | <100mA 短路 |
安全 | |
安全 |
仪器符合 IEC 61010-1: 2012 标准 测试线符合 IEC 61010-031: 2005 标准 |
PAT150 | 300 V 对地电压,类别 II设备电源保险丝保护电压为 250 V rms ac |
EMC | 符合 IEC 61326-1: 2012 en 和 IEC 61326-2-2: 2012 标准。 |
保险丝 |
(可由用户更换) 英国版的 PAT150系列有主电源插座保险丝 一个 F 100 mA 250 V 5 x 20 mmHBC 保险丝。 |
操作温度范围 | 0 °C 至 +40 °C |
存储温度范围 | -20 °C 至 +60 °C |
湿度 |
90 % rh @ +10 °C to +30 °C 75 % rh @ +10 °C to +60 °C |
海拔 | 2,000 米以内完全满足安全规格 |
IP 等级 | IP40(前盖闭合) |
机械条件 | |
电池寿命 | 使用 3400 mAh 碱性电池能够进行超过 1000 次完整的 1 类设备测试 |
电池类型 |
电源电压 12 V dc(LR6 AA 碱性电池) 9.6 V dc(LR6 AA 镍氢电池) |
重量 | |
PAT120 | 1150g (40.4 盎司) |
(运输重量) | 2370g (83.6 盎司) |
PAT150 (instrument) | 1300g (45.8 盎司) |
(运输重量) | 2795g (98.6 盎司) |
PAT150R (instrument) | 1300g (45.8 盎司) |
(运输重量) | 2975g (104.9 盎司) |
尺寸 | |
尺寸 (仪器加携带箱) |
203 mm (L) x 148 mm (W) x 78 mm (H) (8 x 5.7 x 3.2 英寸) |
尺寸 (仪器加携带箱) |
456 mm (L) x 178 mm (W) x 89 mm (H) (18 x 7.1 x 3.5 英寸) |
