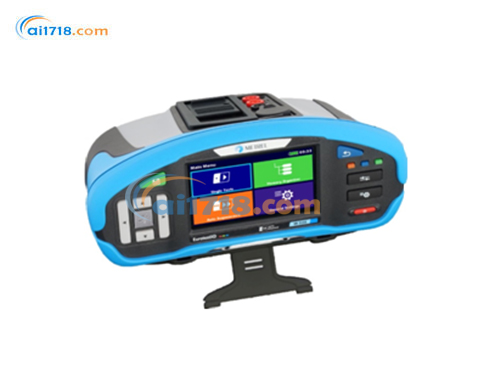

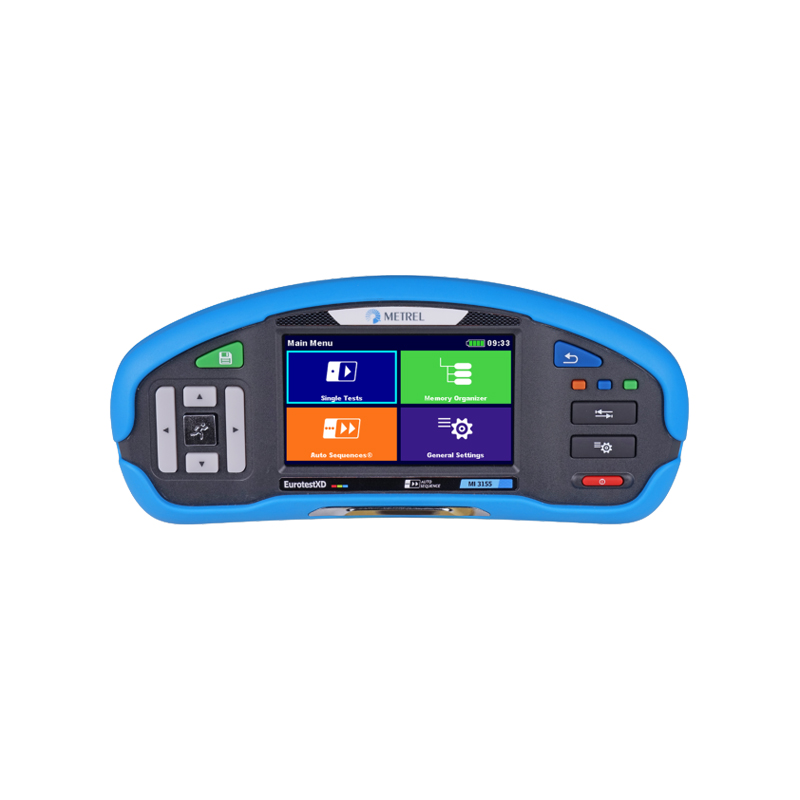

德国美翠 MI3155多功能电气综合测试仪由爱仪器仪表网代理,本产品是美翠公司专门为工业应用设计的多功能电气综合测试仪。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
MI3155多功能电气综合测试仪测量功能:
•四线法测量变压器阻抗;
•采用热系数计算做高精度短路电流评价;
•三线法测试PE,不需要额外的延长导线;
•自动测试L-N,N-PE,L-PE之间的绝缘电阻;
•四线法连续性测试;
•50V-2500V直流电压绝缘电阻测试,计算极化指数PI和吸收比DAR;
•压敏电阻测试;
•200mA电流测试PE导体连续性,带极性转换;
•7mA电流测试PE导体连续性(连续测量)不会使RCD脱扣;
•二线法、三线法环路阻抗测试(L-PE),带脱扣锁定RCD功能;
•采用另外的P/S探头测试触摸电压/接触电压;
•二线法、三线法线路阻抗测试(L-L、L-N);
•单相、三相电压有效值和频率测量;
•16-400Hz频率范围内测量线路、环路、RCD漏电开关;
•相序;
•功率和THD测量(到12次谐波);
•RCD测试(通用型和延迟时,类型:AC,A,F,B,B+,MI RCD,PRCD,PRCD-K,PRCD-SD );
•接地电阻(3线法,双钳法);
•土壤电阻率(加选功能);
•TRMS真有效值泄漏电流和负载电流(可选);
•*次故障泄漏电流(ISFL);
•绝缘监视设备(IMDs)的测试;
•带有放电时间的机器模式支持;
•照度测量(加选);
•高分辨率环路阻抗(mΩ)(可选);
•支持EVSE(电动车充电设备)(可选);
•电缆定位(可选);
•QR和条码扫描支持(可选)
MI3155多功能电气综合测试仪关键特点:
•可编程自动测试;
•预定义单元轮廓;
•预定义自动测试;
•Auto TT (U,Zln,Zs,Uc);
•Auto TN/RCD (U,Zln,Zs,Rpe);
•Auto TN(U,Zln,Zlpe,Rpe);
•Auto IT(U,Zln,Isc,Isfl,IMD) ;
•功能检验;
•可视检验;
•习惯检查(可视及功能)可集成到自动顺序测试;
•EVSE(电动车充电桩)自动顺序和充电桩;
•机器功能和可视检查 ;
•内置帮助屏幕;
•内置保险丝表可自动评价线路/环路阻抗测试结果;
•实时监测三相电压;
•连续性测试极性自动转换;
•自动完成RCD测试(RCD AUTO);
•自动阻抗测试(Z AUTO);
•滤波器测量;
•充电器、充电电池为标准配置;
•通过蓝牙和PC机、安桌桌面、智能手机通讯;
•ES Manager软件上传或下传测试数据并建立测试报告;
•EuroLink安桌APP数据管理工具(可选)
MI3155多功能电气综合测试仪应用:
•测量TT、TN、IT系统
•家庭及工业电气设备初始及定期检查
•维护
•照明安装
•高低频电气测试(工业、航空、高铁、化学、采矿、港口等)
•建筑电气测试
•可移动发电机测试
•机器和开关柜测试
•疗设备测试
•充电桩测试
MI3155多功能电气综合测试仪产品规格
功能 | 测量范围 | 分辨率 | 精度 |
---|---|---|---|
导通性 |
- 测试电流 7mA 二线制:0.00Ω...19.99Ω、20.0Ω...1999Ω - 测试电流 200mA 二线制:0.00Ω...19.99Ω、20.0Ω...199.9Ω、200.0Ω...1999Ω - 测试电流 200mA 四线制:0.000Ω...0.049Ω、0.050Ω...19.999Ω、20.00Ω...199.99Ω、200.0Ω...1999.9Ω |
- 0.1Ω、1Ω - 0.01Ω、0.1Ω、1Ω - 0.001Ω、0.001Ω、0.01Ω、0.1Ω |
- ±(5 % 读数 + 3 位数字) - ±(3 % 读数 + 3 位数字)、±(5 % 读数)、±(5 % 读数) - ±(30 位数字)、±(3 % 读数 + 10 位数字)、±(5 % 读数)、±(5 % 读数) |
绝缘电阻 |
- R<sub>iso</sub>, R<sub>iso all</sub>测试电压 50/100/250V:0.00MΩ...19.99MΩ、20.0MΩ...99.9MΩ、100.0MΩ...199.9MΩ - R<sub>iso</sub>, R<sub>iso all</sub>测试电压 500/1000V:0.00MΩ...19.99MΩ、20.0MΩ...199.9MΩ、200MΩ...999MΩ - R<sub>iso</sub>, R<sub>iso all</sub>测试电压 2500V:0.00MΩ...19.99MΩ、20.0MΩ...199.9MΩ、200MΩ...999MΩ、1.00GΩ...19.99GΩ |
- 0.01MΩ、0.1MΩ、0.1MΩ - 0.01MΩ、0.1MΩ、1MΩ - 0.01MΩ、0.1MΩ、1MΩ、0.01GΩ |
- ±(5 % 读数 + 3 位数字)、±(10 % 读数)、±(20 % 读数) - ±(5 % 读数 + 3 位数字)、±(5 % 读数)、±(10 % 读数) - ±(5 % 读数 + 3 位数字)、±(5 % 读数)、±(10 % 读数)、±(10 % 读数) |
DAR, PI |
- 0.01...9.99 - 10.0...100.0 |
- 0.01 - 0.1 |
- ±(5 % 读数 + 2 位数字) - ±(5 % 读数) |
压敏电阻测试 AC, DC |
- 0V … 1000V (DC) - 0V … 625V (AC) |
1V |
- ±(3 % 读数 + 3 位数字) - 未提及(原文无对应精度) |
RCD |
- RCD U<sub>c</sub>、RCD (t)、RCD I<sub>Ramp</sub>:0.00V...19.99V、20.0V...99.9V - 0.2xI<sub>∆</sub>:0.0ms...max. time N...1.1xI<sub>∆</sub>N (AC, MI, EV a.c.) - 0.2xI<sub>∆</sub>:N...1.5xI<sub>∆</sub>N (A, I<sub>∆</sub>N ≥30mA)、N...2.2xIvN (A, I<sub>∆</sub>N <30mA)、N...2.2xI<sub>∆</sub>N (B, MI, EV d.c.) |
- 0.1V - 0.05xI<sub>∆</sub>N |
- (-0 %/+15 %) 读数 ± 10 位数字、(-0 %/+15 %) 读数 - ±3ms - ±0.1xI<sub>∆</sub>N |
阻抗 |
- Z<sub>line</sub>(L - L, L - N), I<sub>psc</sub>:0.00Ω...9.99Ω、10.0Ω...99.9Ω、100Ω...999Ω、1.00kΩ...9.99kΩ - Z<sub>loop</sub>(L - PE), I<sub>pfc</sub>, Z<sub>loop</sub>四线制、Z<sub>s</sub>RCD:0.00Ω...9.99Ω、10.0Ω...99.9Ω、100Ω...999Ω、1.00kΩ...9.99kΩ |
- 0.01Ω、0.1Ω、1Ω、10Ω - 0.01Ω、0.1Ω、1Ω、10Ω |
- ±(3 % 读数 + 3 位数字) - ±(10 % 读数) |
电压电流 |
- TRMS (0.14...500Hz):0 … 550V - 频率:0.00Hz.. 9.99Hz、10.0Hz...499.9Hz - TRMS(不同量程):多种范围,如 0.0mA...99.9mA、100mA...999mA、1.00A...19.99A 等 |
- 1V - 0.01Hz、0.1Hz - 0.1mA、1mA、0.01A 等 |
- ±(2 % 读数 + 2 位数字) - ±(0.2 % 读数 + 1 位数字) - 不同量程有不同精度,如 ±(5 % 读数 + 5 位数字)、±(3 % 读数 + 3 位数字)、±(3 % 读数) 等 |
接地电阻 |
- 三线制:0.00Ω...19.99Ω、20.0Ω...199.9Ω、200.0Ω...9999Ω - 双钳法:0.00Ω...19.99Ω、20.0Ω...30.0Ω、30.1Ω...39.9Ω - 特定接地电阻:0.0Ωm … 99.9Ωm、100Ωm...999Ωm、1.00kΩm...9.99kΩm、10.0kΩm...99.9kΩm、100kΩm...9999kΩm |
- 0.01Ω、0.1Ω、1Ω - 0.01Ω、0.1Ω、0.1Ω - 0.1Ωm、1Ωm、0.01kΩm、0.1kΩm、1kΩm |
- - ±(5 % 读数 + 5 位数字) - ±(10 % 读数 + 10 位数字)、±(20 % 读数)、±(30 % 读数) - 不同范围有不同精度,如 ±(5 % 读数)(R<sub>e</sub> 1Ω … 1999kΩ)、±(10 % 读数)(R<sub>e</sub> 2kΩ … 19.99kΩ)、±(20 % 读数)(R<sub>e</sub> > 20kΩ) |
功率 |
- 功率 (P, S, Q):0.00W (VA, Var)...99.9kW (kVA, kVar) - 功率因数:-1.00...1.00 - 电压 THD:0.1 %...99.9 % |
- |
- 未提及(原文无对应精度) - 未提及(原文无对应精度) - 未提及(原文无对应精度) |
谐波 |
- 电压谐波:0.1V...500V - 电压 THD:0.1 %...99.9 % - 电流谐波和电流 THD:0.00A...199.9A |
- |
- 未提及(原文无对应精度) - 未提及(原文无对应精度) - 未提及(原文无对应精度) |
*故障泄漏电流(ISFL) | I<sub>SC1</sub>, I<sub>SC2</sub>:0.0mA...19.9mA | 0.1mA | ±(5 % 读数 + 3 位数字) |
IMD 测试 | 阈值指示绝缘电阻:5 … 640kΩ | 5kΩ | 指示值,*多 128 步 |
亮度 |
- Type B:0.01lux...19.99lux、20.0lux...199.9lux、200lux...1999lux、2.00klux...19.99klux - Type C:0.01lux...19.99lux、20.0lux...199.9lux、200lux...1999lux、2.00klux...19.99klux |
- 0.01lux、0.1lux、1lux、10lux - 0.01lux、0.1lux、1lux、10lux |
- ±(5 % 读数 + 2 位数字)、±(5 % 读数) - ±(10 % 读数 + 3 位数字)、±(10 % 读数) |
放电时间 |
- 放电时间:0.0s … 10.0s - 峰值电压:0V … 550V |
- 0.1s - 1V |
- ±(5 % 读数 + 2 位数字) - ±(5 % 读数 + 3 位数字) |
电源 | 7.2V(4400mAh 锂离子电池组) | - | - |
过电压类别 | 600V CAT III;300V CAT IV | - | - |
防护等级 | 双重绝缘 | - | - |
通用 | COM 端口:BT, USB, RS232 | - | - |
显示 | 彩色 TFT 显示屏,4.3 英寸,480 x 272 像素 | - | - |
重量 | 1.78kg | - | - |
尺寸 (长 x 高 x 宽) | 252 x 111 x 165mm |

-
