康高特应邀使用电力电缆故障定位仪对10KV电缆进行故障定位检测

北京康高特仪器设备导读：应*电网安阳供电公司邀约，康高特工程师前往安阳市国际会展中心查找一条10kV电缆的故障位置。
该电缆下地地埋穿过马路到汽车城，对于故障点的查找需要**再*，准确的定位可以尽量减少对马路进行挖掘造成的破坏，可以有效减少开挖成本。

本次测试我们采用康高特自主研发的Ronaldo高能量电缆故障定位仪进行故障的查找。

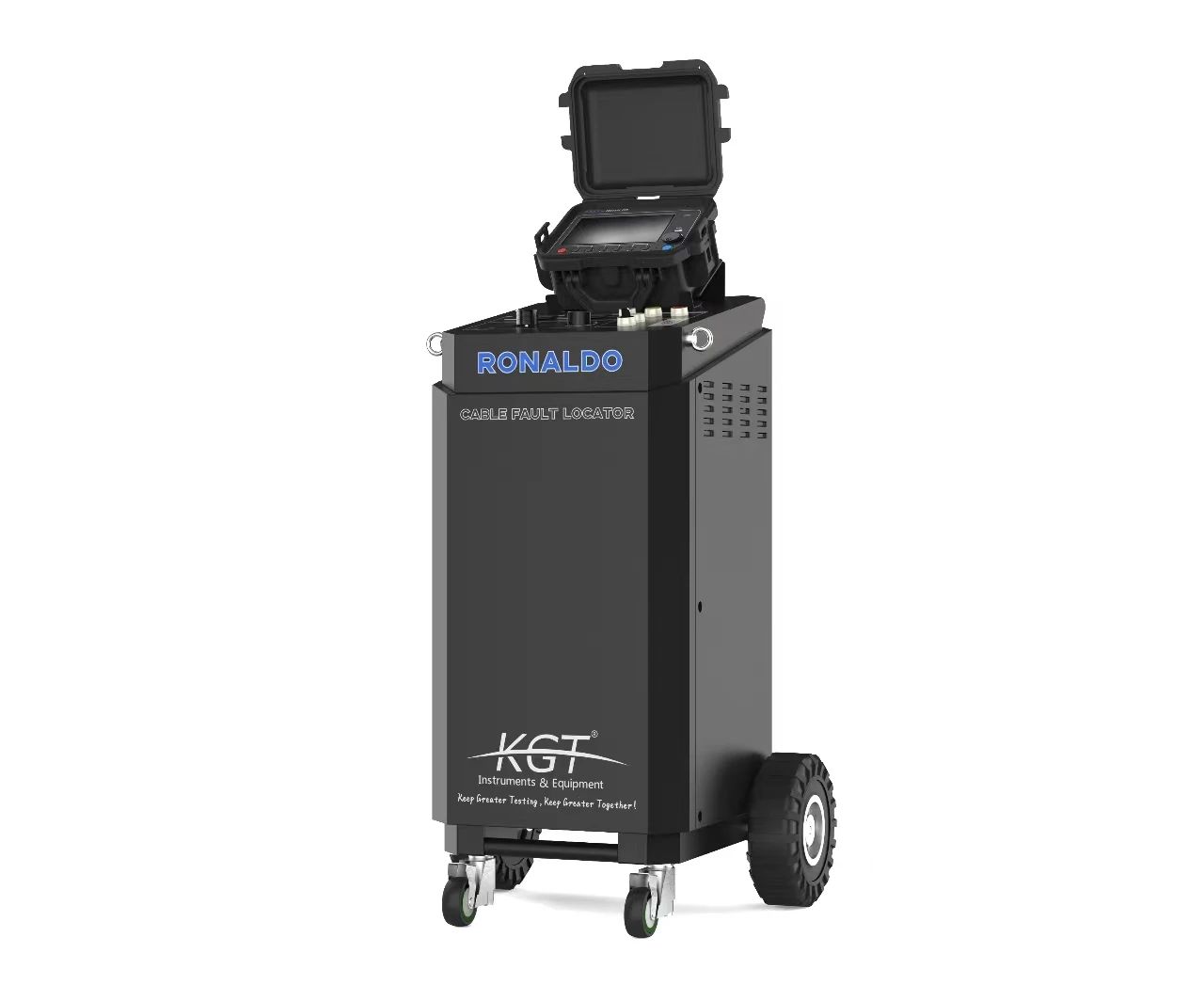

Ronaldo高能量电缆故障定位仪将高压信号发生器和TDR集成在小推车上，便于运输和携带。因其具有1800J的冲击能量，能够清晰地反馈故障点的波形。采用高达400MHz的波形采样率，使得测得的波形更接近原始波形，并且可以进行相间波形对比。对于2-3km范围内的电缆接头定位效果显著。
除此之外，我们还携带了MRT700路径仪和电缆故障*定点仪助力更*的故障定位。

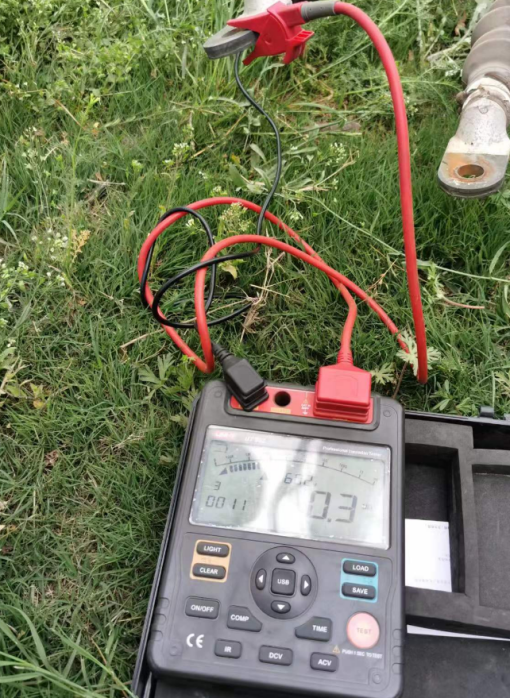

到达现场后，我们的工程师首先使用2500V摇表对于电缆故障的A相、B相、C相进行绝缘电阻测试，A相对地绝缘0 MΩ，B相对地绝缘0.3MΩ，C相正常，判断故障为接地故障。

其次使用TDR对电缆进行预定位，测得电缆全长为800余米。

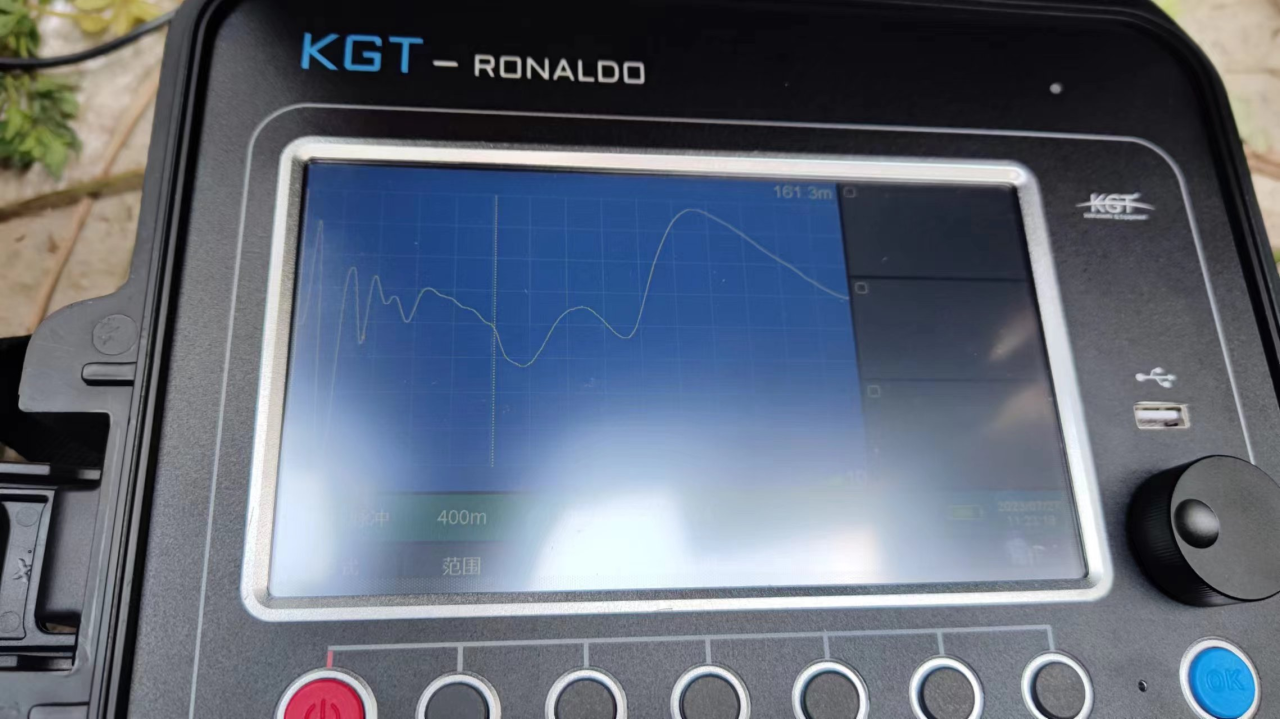

将TDR与高压信号发生器连接，切换测试模式为多次脉冲法，用12kV对B相进行冲闪放电，定位光标距离为161米，重复12kV冲闪放电操作，得到相同结果。

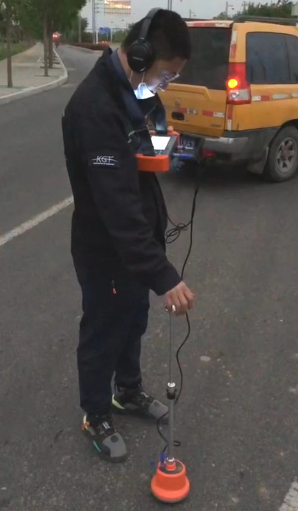

检测出161米的故障位置后，我们结合MRT700路径仪进行实际位置的探测。通过发射机直接连接故障电缆，设备接收机全程调节为AUTO模式，此模式可以自动进行增益增减，随设备进行追踪，路径绘画如图。

根据路径仪绘制出的电缆全长所在位置以及所检测出的161米位置，再次使用电缆故障*定点仪进一步确认故障位置。

电缆故障*定点仪是利用声磁同步法确定动力电缆故障点。借助于冲击放电发生器产生电子闪络，经相应探头拾取并放大，由听觉和视觉判断，来确定故障点的*位置，完成电缆故障点粗测范围内的*定位的设备，集声磁时差定位技术、降噪技术、路径辅助测试等技术于一体，提供多种测试模式和丰富多样的提示信息，高效、*的完成电缆故障定位。

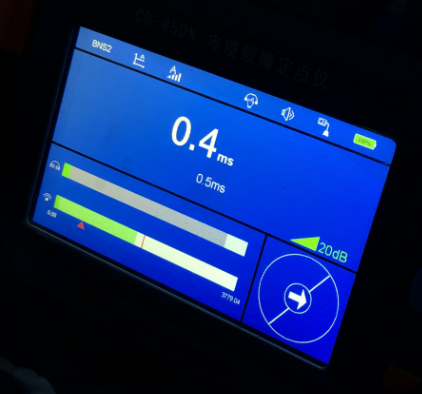

依据路径仪和电缆故障*定点仪的测试结果，我们在161m附近找到了故障点的位置。电缆故障*定点仪在此位置上的测试结果显示声磁时间差为0.4ms，能够听到明显的放电声音。结合路径仪测试结果判断故障点在测试点正下方的1.2米处。

本次我们在安阳市国际会展中心，耗时1小时，成功定位出电缆故障所在位置，提供了*的测试结果，得到了现场客户的一致好评！


未来，康高特会持续为用户提供更好的服务，用实际行动带给用户更*的测试体验。
